编排线线轴设置问题

有梦想的拉猪 · 发表于 2025-4-21 19:57

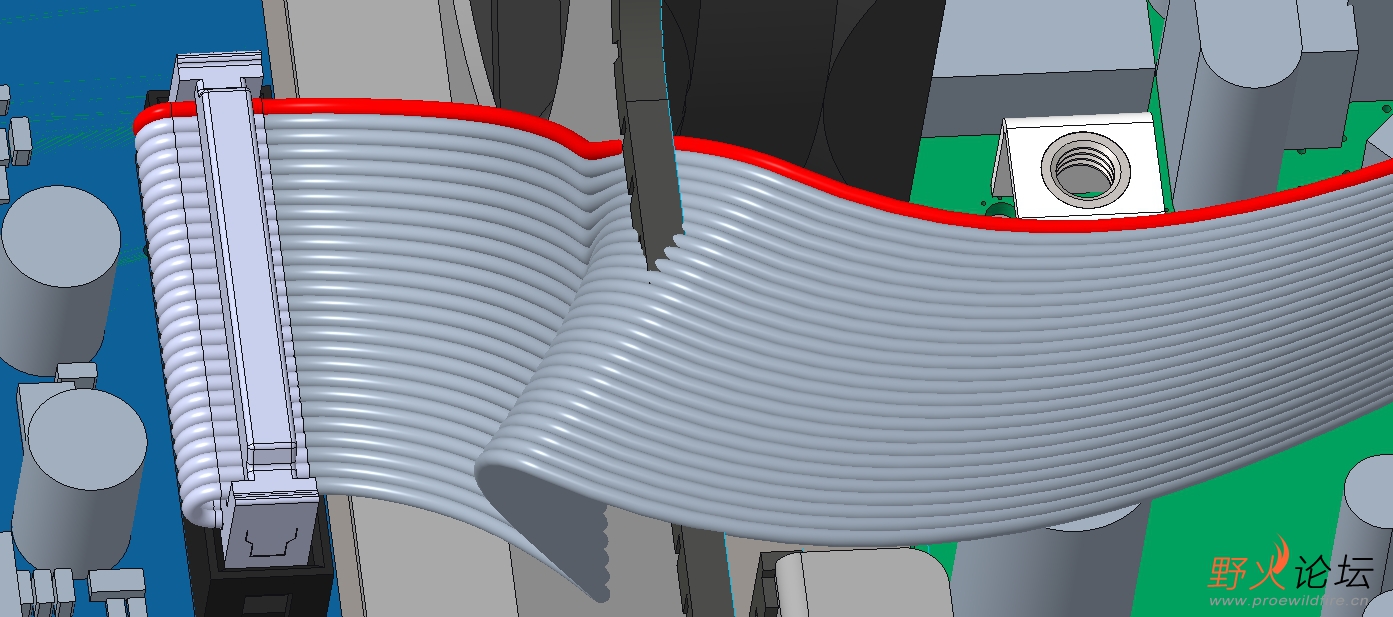

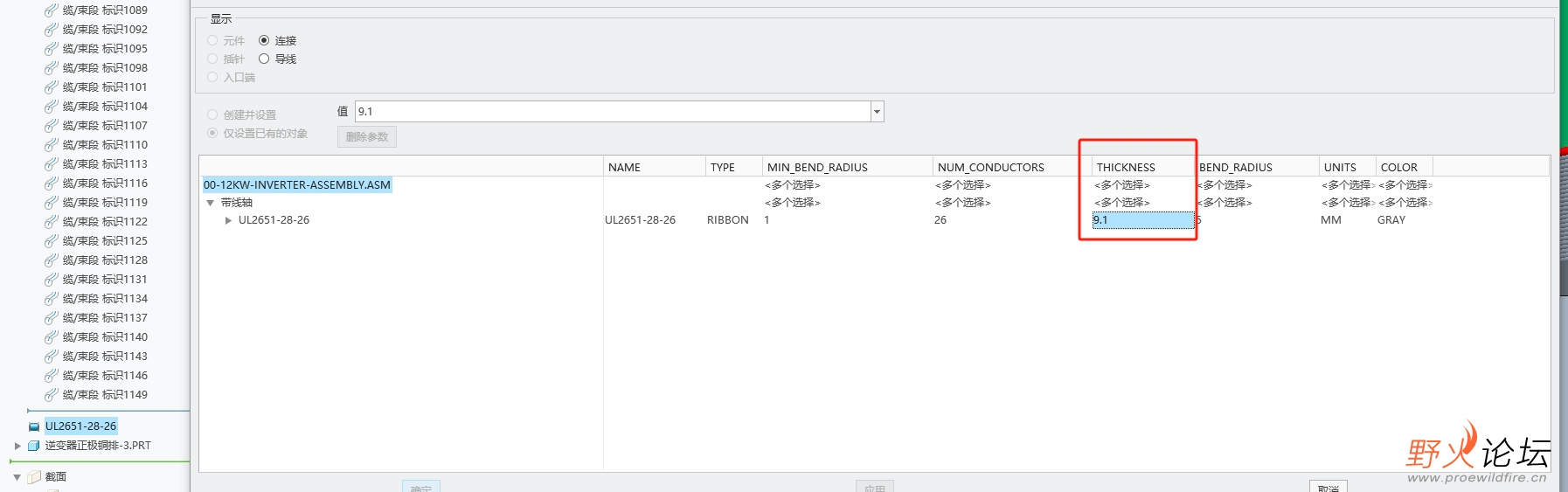

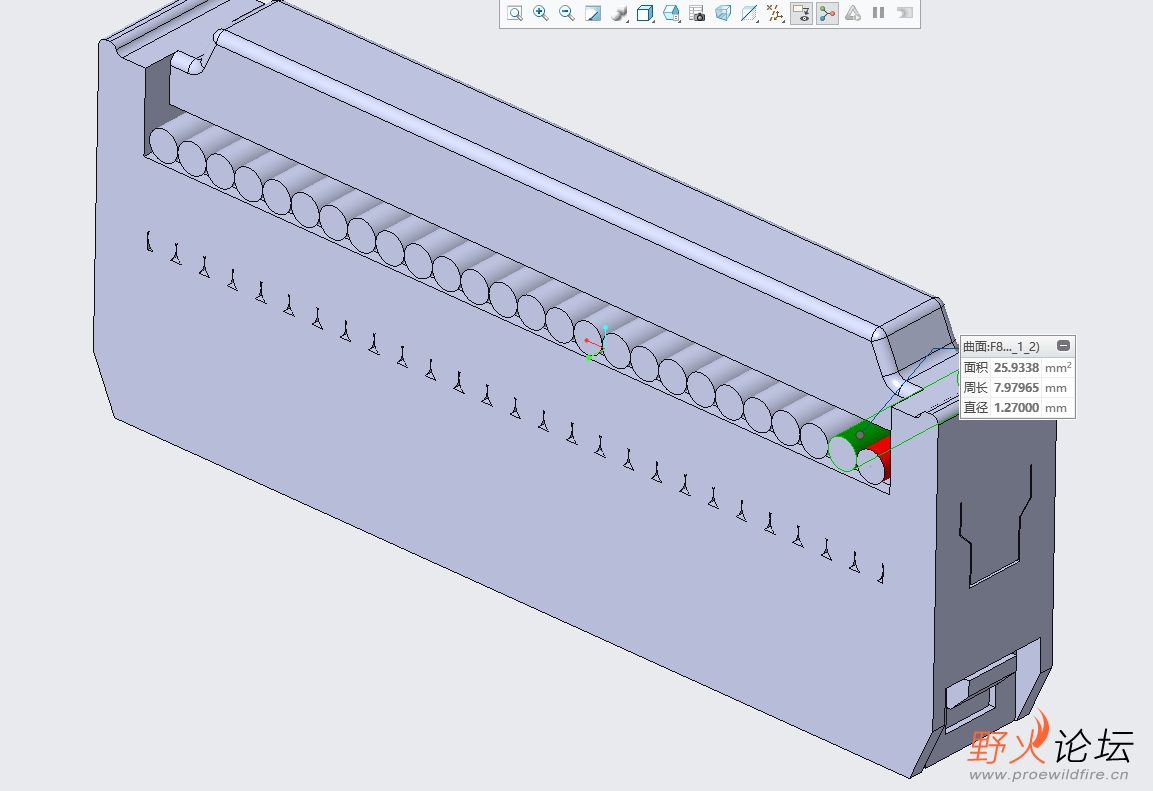

如下图所示，我的连接器是IDC-26P的牛角端子，理论上来说是要间距1.27，线径也是1.27左右

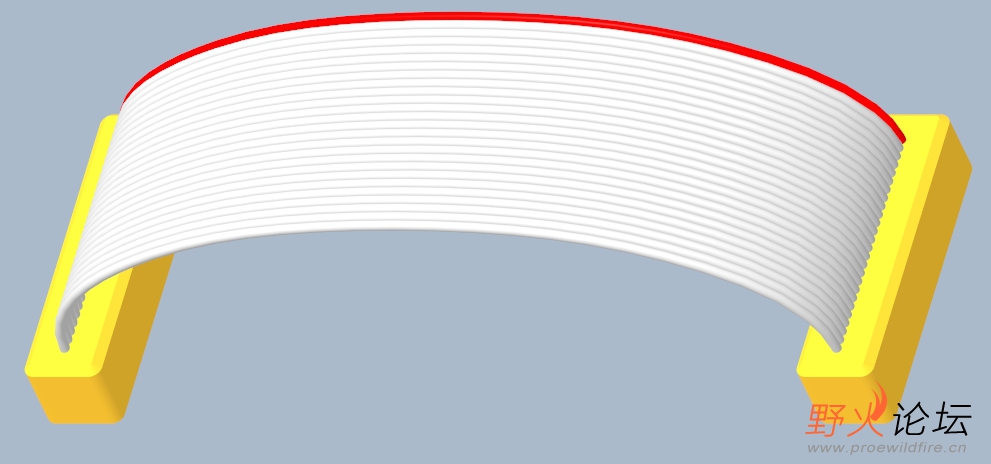

但是我设置线径1.27的时候，排线线径很小，根本达不到想要的效果，一直到设置成线径9mm，才看起来与实物接近
请教大神们，问题出在哪呢？
另外，请问以下，多脚位的线轴，怎么设置排线的间距呢

lanzhengxu · 发表于 2025-4-21 21:12

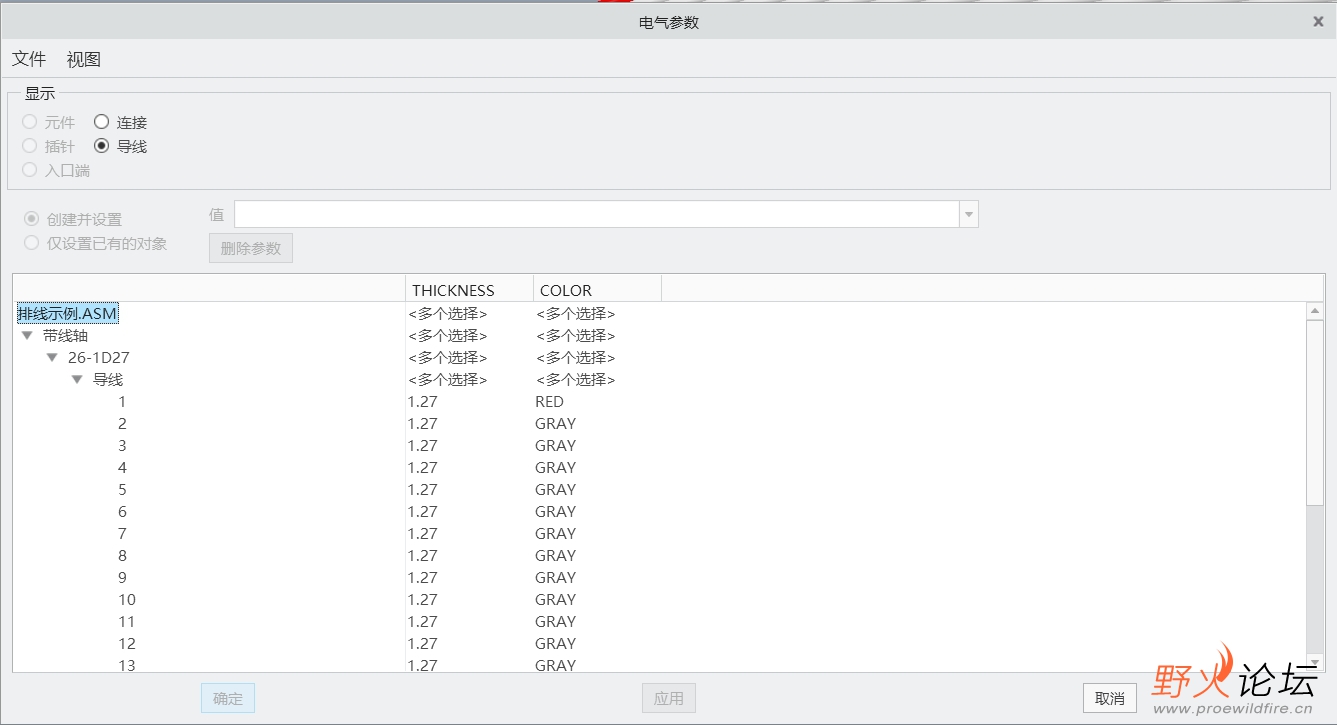

排线轴连接这里的"THICKNESS"没有意义，需到导线中设置参数，例：


833594 · 发表于 2025-4-22 10:08

谢谢分享

白雪情思 · 发表于 2025-4-22 15:12

不太会看了还是不会

有梦想的拉猪 · 发表于 2025-4-22 20:13

lanzhengxu 发表于 2025-4-21 21:12
排线轴连接这里的"THICKNESS"没有意义，需到导线中设置参数，例：

膜拜大佬

wjqflyash · 发表于 2025-7-28 10:59

@lanzhengxu 请教一下，导线可以中设置线径，线间距怎么设置？比如排线单根线径1mm，端子间距是2mm

lanzhengxu · 发表于 2025-7-29 09:02

本帖最后由 lanzhengxu 于 2025-7-29 13:07 编辑

wjqflyash 发表于 2025-7-28 10:59
@lanzhengxu 请教一下，导线可以中设置线径，线间距怎么设置？比如排线单根线径1mm，端子间距是2mm
...

能做的，这是我使用的一种方法：

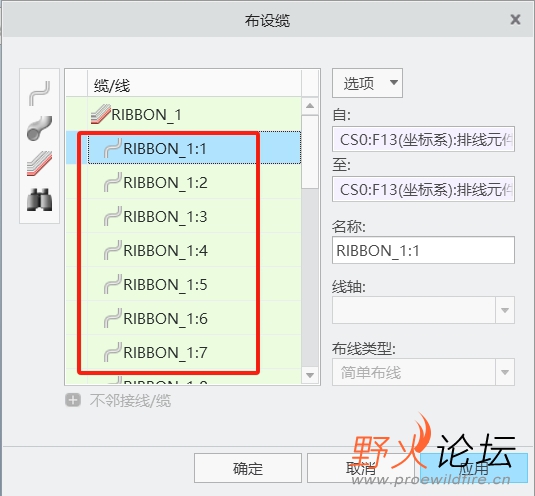

先在排线布设时分别设置子线的起点与终点；

生成后，在子线中间添加共用位置点；

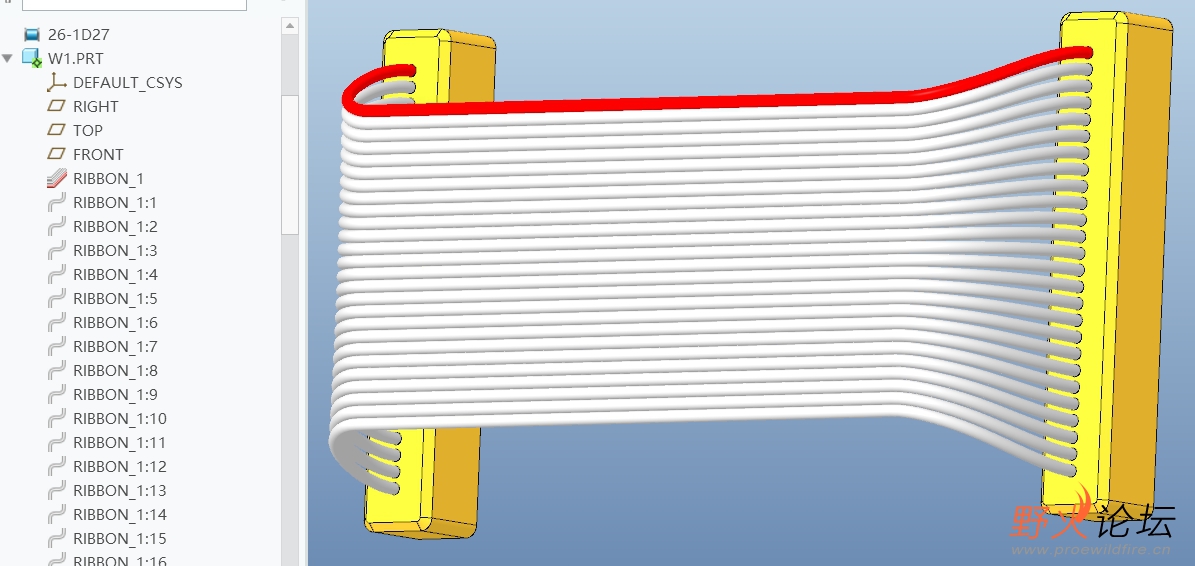

效果如下：

模型8.0：

排线示例.zip (294.58 KB, 下载次数: 2)

lorencxu · 发表于 2025-7-29 10:00

本帖最后由 lorencxu 于 2025-7-29 11:21 编辑

lanzhengxu 发表于 2025-7-29 09:02
能做的，这是我使用的一种方法：
先在排线布设时分别设置子线的起点与终点；

模型分享学习一下吗？在子线中间添加共用位置点怎么操作？

lanzhengxu · 发表于 2025-7-29 13:10

lorencxu 发表于 2025-7-29 10:00
模型分享学习一下吗？在子线中间添加共用位置点怎么操作？

模型已上传，子线添加共用位置操作与普通线操作一样，选中子线添加位置即可

有梦想的拉猪 · 发表于 2025-7-29 16:49

lanzhengxu 发表于 2025-7-29 09:02
能做的，这是我使用的一种方法：
先在排线布设时分别设置子线的起点与终点；

好方法
