[求助] 开环形竖式散热盘管怎么画来得快?

[复制链接]

33

主题

318

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
376
发表于 2024-7-9 17:05 | 显示全部楼层 |阅读模式
50金钱
本帖最后由 jxloster 于 2024-7-9 18:15 编辑

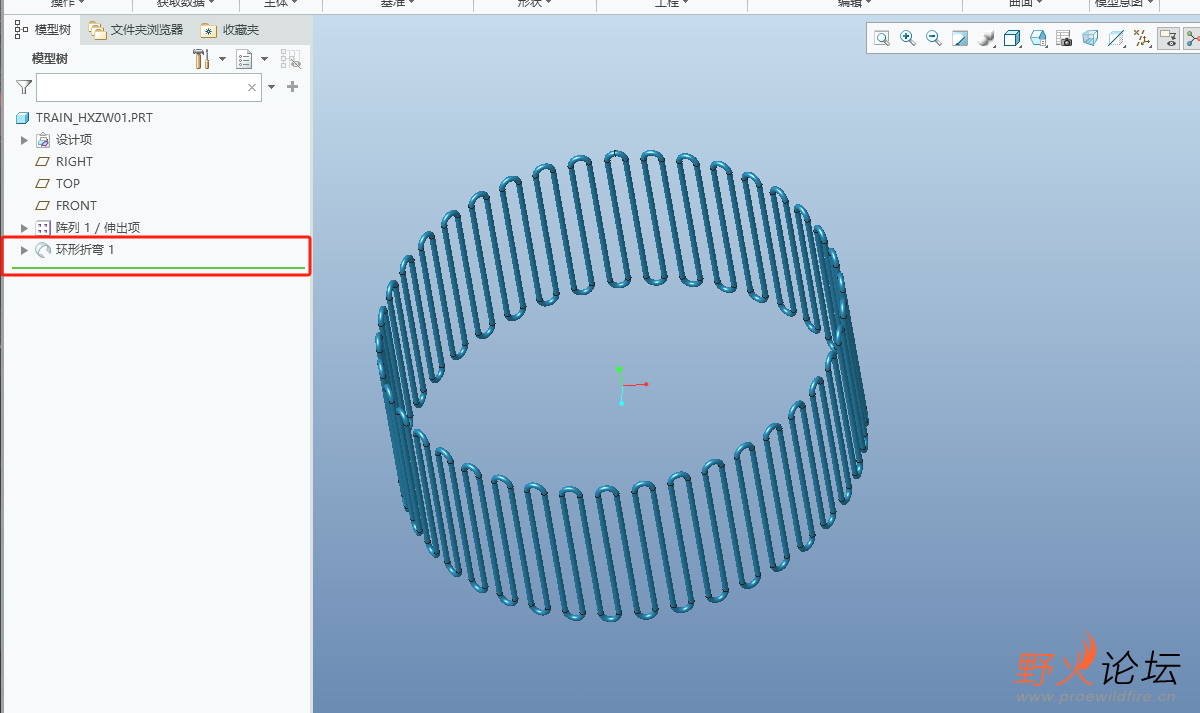

如上图所示,我在设计一个开放环形(300度)的散热盘管,突然发现这种很难设计啊?

方案1:直接在平面上画出草图,扫描成管子,然后骨架折弯,居然失败,不知道啥原因。

没办法!

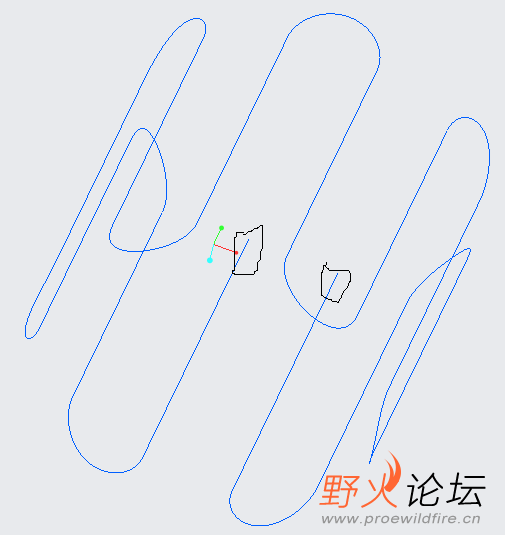

方案2:在300度的环面上分段画出投影曲线,我插,无法整体选择曲线进行扫描。

各位高手有啥合适的方法吗,在此感谢。

明明上传了图,为啥没看见?难道是审核?

就是这种盘管,要折弯成300度的环形,有思路不?

1

主题

919

回帖

63

威望

讲师

Rank: 6Rank: 6

积分
1671

希望之星勋章

发表于 2024-7-9 23:01 | 显示全部楼层

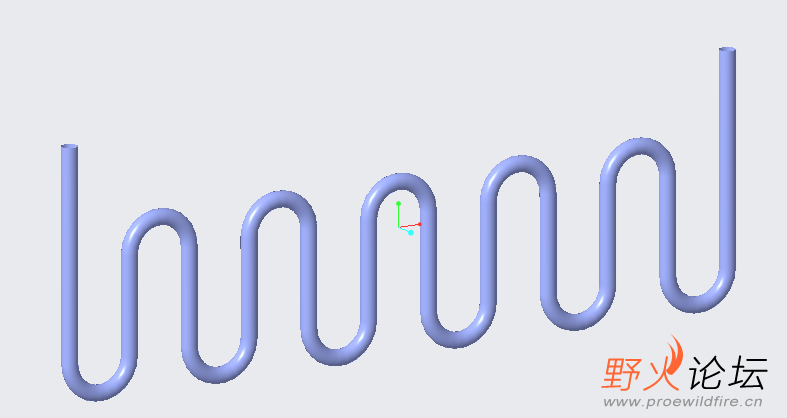

扭曲命令里的折弯不知能否满足要求。
屏幕截图 2024-07-09 225930.png
回复

使用道具 举报

27

主题

638

回帖

21

威望

高工

Rank: 4

积分
838
发表于 2024-7-10 08:09 | 显示全部楼层
同上同理同

环形ptc.part1.rar

1 MB, 下载次数: 4

环形ptc.part2.rar

599.28 KB, 下载次数: 4

回复

使用道具 举报

0

主题

5

回帖

0

威望

实习生

Rank: 1

积分
6
发表于 2024-7-10 10:36 | 显示全部楼层
环形折弯是不是也可以
回复

使用道具 举报
