工程图怎么手动画箭头线

c50686328c · 发表于 2024-6-19 16:58

如题工程图怎么手动画箭头线，这厂的车间需要非常规视图，我需要给这个非常规图形做一个箭头指向，请问怎么手动画箭头方便

pjc_com · 发表于 2024-6-19 17:28

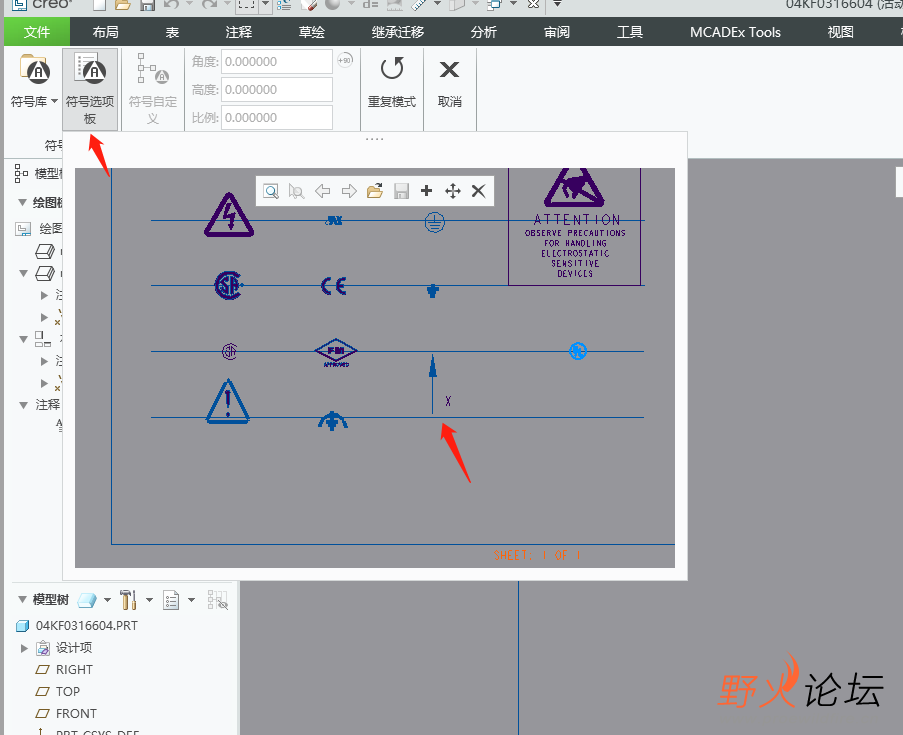

不知道这种箭头能不能解决你的问题？

pjc_com · 发表于 2024-6-19 17:29

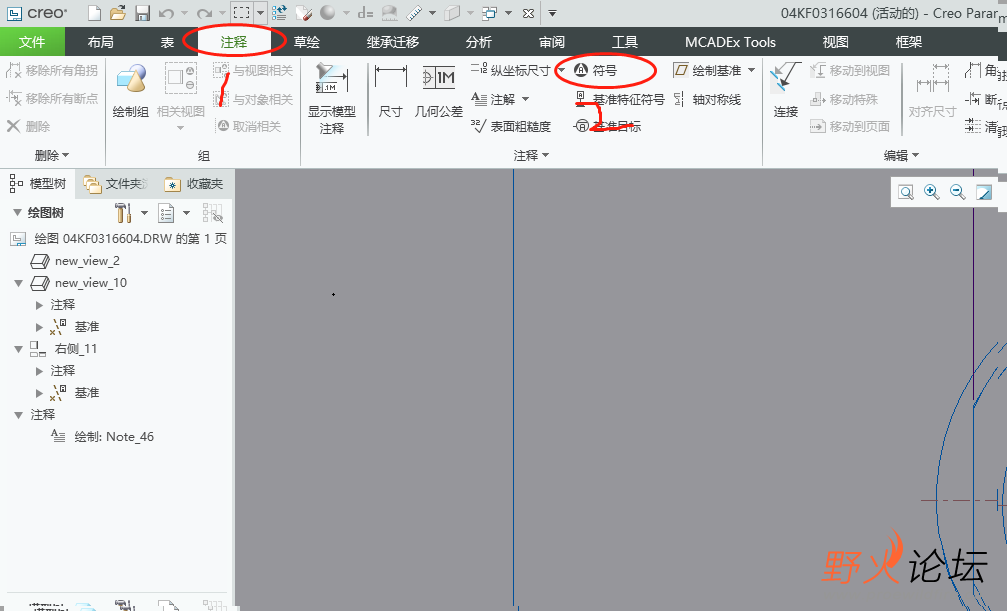

实在不行就学习一下自定义符号

钟汉昌 · 发表于 2024-6-20 08:43

草绘画一些就好了，一般的能正常表达的视图都是可以自带箭头出来的

c50686328c · 发表于 2024-6-20 08:57

钟汉昌发表于 2024-6-20 08:43
草绘画一些就好了，一般的能正常表达的视图都是可以自带箭头出来的

这个是非常规视图公司特别要求的，他们用SW很容易实现，我建模对CREO更熟悉但是他们一些工程图的非常规做法在CREO非常艰难

pjc_com · 发表于 2024-6-20 11:03

c50686328c 发表于 2024-6-20 08:57
这个是非常规视图公司特别要求的，他们用SW很容易实现，我建模对CREO更熟悉但是他们一些工程图的非常规做 ...

发图看看，怎么个非常规

fuguangyi · 发表于 2024-6-20 15:21

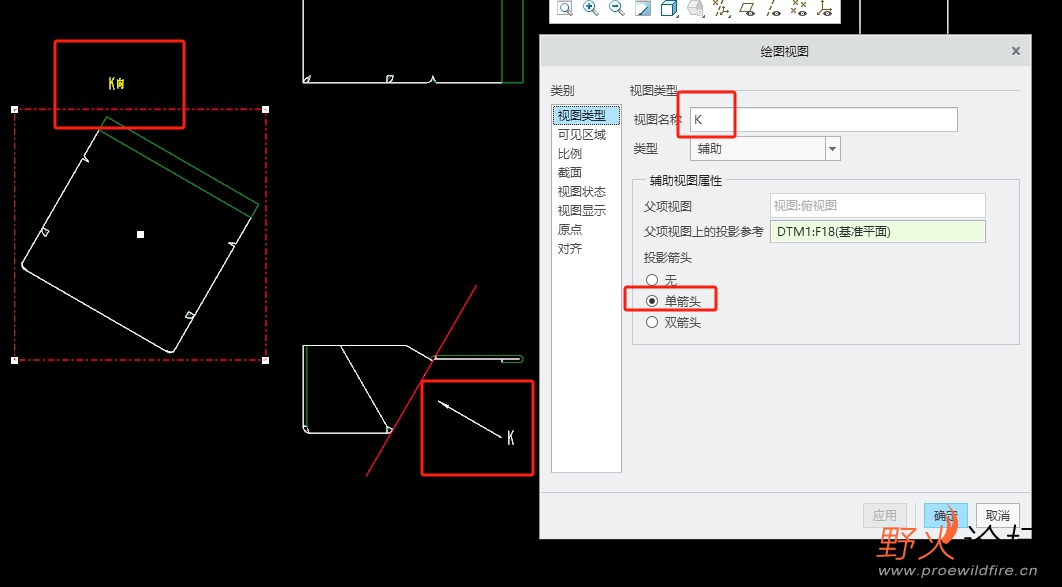

不是有辅助视图，可以创建吗

c50686328c · 发表于 2024-6-20 15:48

本帖最后由 c50686328c 于 2024-6-20 15:52 编辑

fuguangyi 发表于 2024-6-20 15:21
不是有辅助视图，可以创建吗

非常规视图，是用另一个模型做的视图补充，然后我要画一个箭头跟另一个视图连接做补充

fuguangyi · 发表于 2024-6-20 15:55

本帖最后由 fuguangyi 于 2024-6-20 16:01 编辑

c50686328c 发表于 2024-6-20 15:48
非常规视图，是用另一个模型做的视图补充，然后我要画一个箭头跟另一个视图连接做补充

什么乱七八糟，不知道你在说什么非常规视图，你连图都不上，让我们猜测你的意思。机械制图，就那几种投影。正视图投影，向视图投影
难道你还有什么特别投影的？

c50686328c · 发表于 2024-6-20 17:37

fuguangyi 发表于 2024-6-20 15:55
什么乱七八糟，不知道你在说什么非常规视图，你连图都不上，让我们猜测你的意思。机械制图，就那几种投 ...

所以我才说是这公司的特殊要求啊，这么容易我上论坛干什么？两个视图分别是两个模型，现在需要在两个视图之间手动画个箭头线连接起来这么简单，你说的常规视图的箭头我全都懂
