[求助] 曲面配合如何标注公差

[复制链接]

54

主题

353

回帖

14

威望

高工

Rank: 4

积分
535
QQ
发表于 2024-4-7 10:10 | 显示全部楼层 |阅读模式

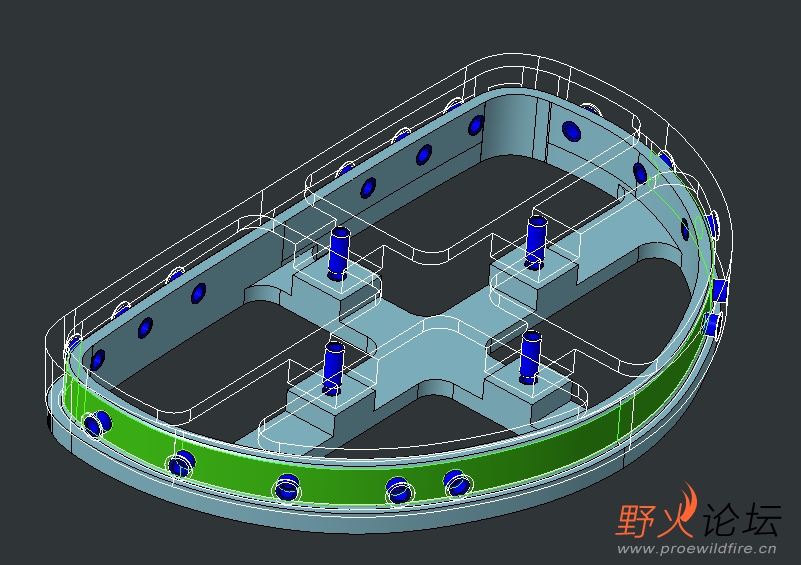

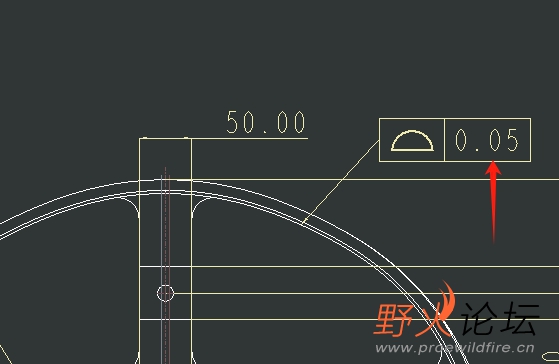

如图:两个件曲面配合,绿色面为配合面,3D上没有留间隙,如何标注能确保两个件能装配到位,我标注的是面轮廓度0.05

3

主题

97

回帖

0

威望

助工

Rank: 2

积分
140
发表于 2024-4-8 09:46 | 显示全部楼层
塑料件?
回复 支持 反对

使用道具 举报

54

主题

353

回帖

14

威望

高工

Rank: 4

积分
535
QQ
 楼主| 发表于 2024-4-8 14:29 | 显示全部楼层
回复 支持 反对

使用道具 举报

4

主题

1083

回帖

41

威望

讲师

Rank: 6Rank: 6

积分
1519
发表于 2024-4-8 14:55 | 显示全部楼层
肯定不是这么大的面面配合吧,没有精度可言。
如果要求精密,选几个点,凸起做配合,其他部位避空,标注只需要标注几个接触的部位即可。
回复 支持 反对

使用道具 举报

3

主题

97

回帖

0

威望

助工

Rank: 2

积分
140
发表于 2024-4-8 16:24 | 显示全部楼层

兄弟,两面一销定位精确定位,这个曲面尺寸放开,否则机加工和装配车间会杀了你。
回复 支持 反对

使用道具 举报
