[求助] 工程图中局部旋转剖视图

[复制链接]

3

主题

48

回帖

0

威望

助工

Rank: 2

积分
60
发表于 2023-11-17 14:41 | 显示全部楼层 |阅读模式
50金钱
本帖最后由 ccj_hly 于 2023-11-20 17:01 编辑

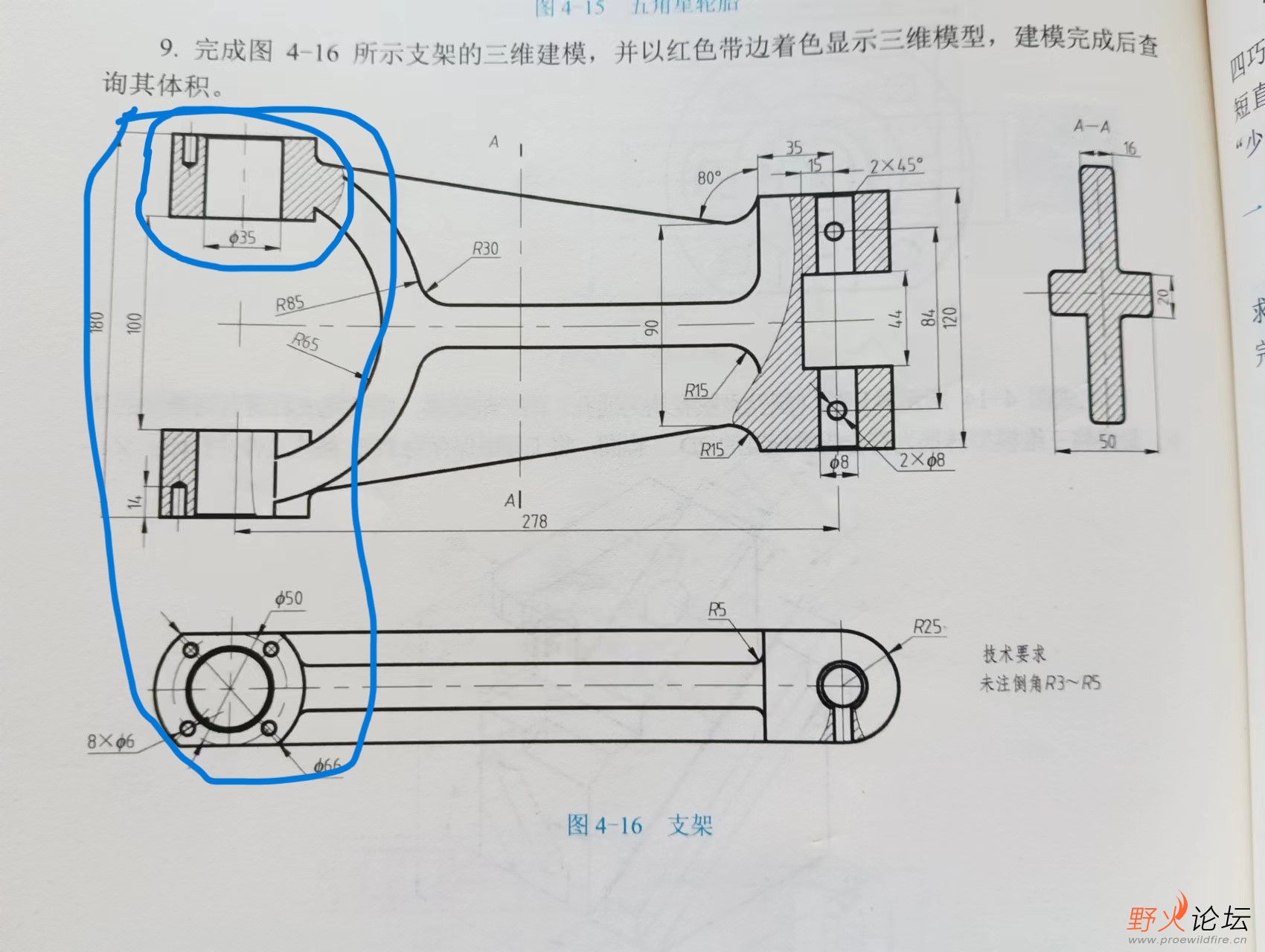

如下图中,蓝色位置的工程图表达,不知哪位大神能做出来?。


118

主题

3378

回帖

437

威望

教授

Rank: 8Rank: 8

积分
4880

热心助人勋章优秀会员勋章希望之星勋章

QQ
发表于 2023-11-17 15:20 | 显示全部楼层
局剖面
回复

使用道具 举报

10

主题

234

回帖

19

威望

工程师

Rank: 3Rank: 3

积分
347
发表于 2023-11-18 11:06 | 显示全部楼层
本帖最后由 LSSQYM 于 2023-11-18 11:50 编辑

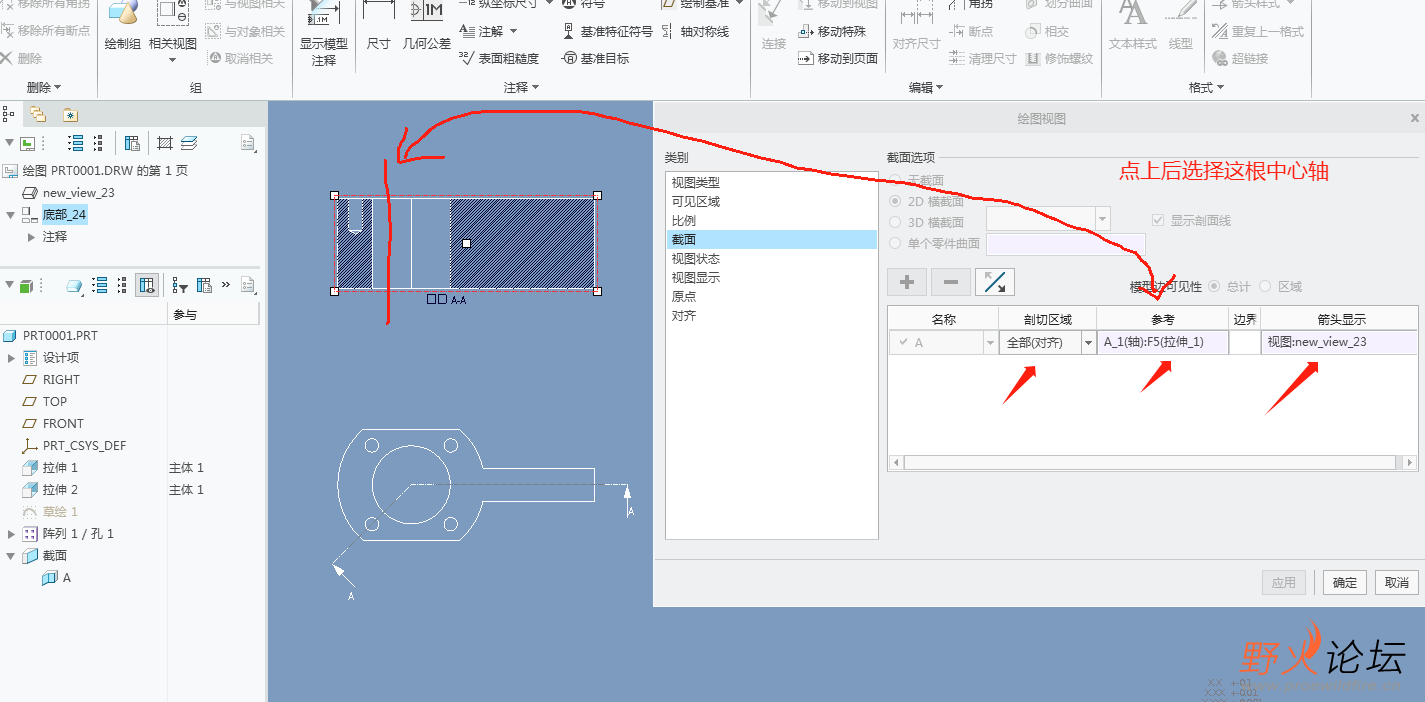

3D先用偏移截面做好剖视,然后2D做剖视





生活不易,全靠学习。
回复

使用道具 举报

3

主题

48

回帖

0

威望

助工

Rank: 2

积分
60
 楼主| 发表于 2023-11-19 09:26 | 显示全部楼层
LSSQYM 发表于 2023-11-18 11:06
3D先用偏移截面做好剖视,然后2D做剖视

感谢您的回复,我需要局部旋转剖面,您这一个是旋转全剖。
回复

使用道具 举报
