上方形下面圆形，怎么画出来。

luow2006 · 发表于 2023-10-25 18:21

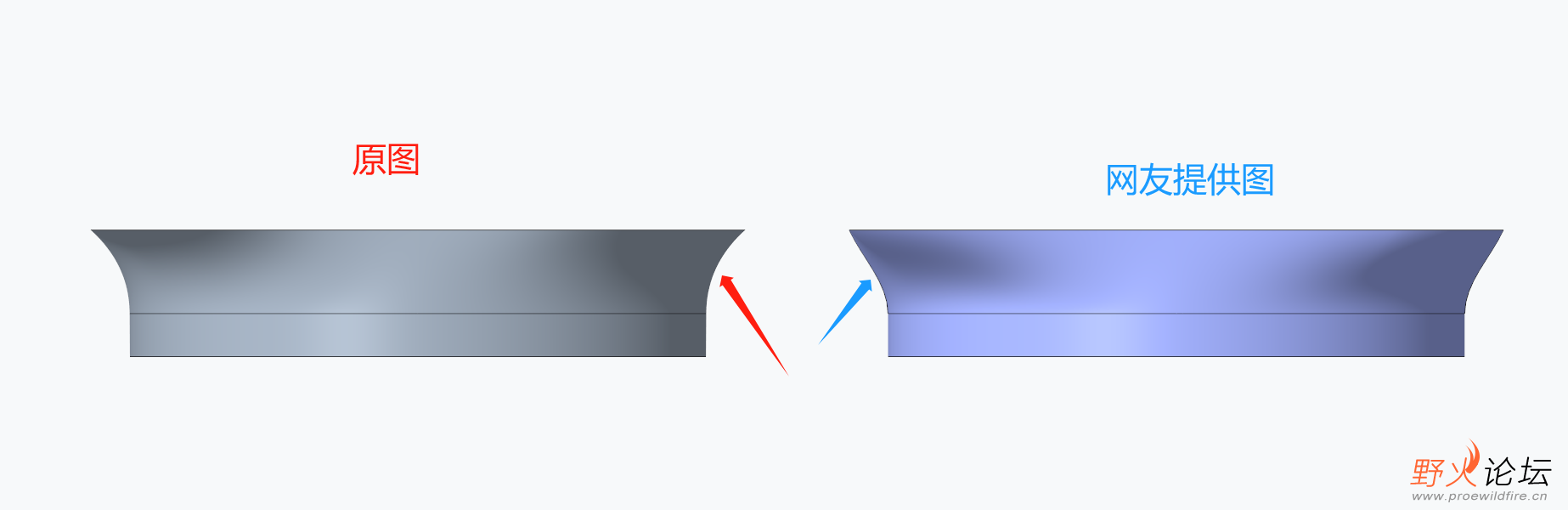

附外来图纸

dccdty · 发表于 2023-10-25 18:29

扫描、混合都可以

luow2006 · 发表于 2023-10-25 18:35

dccdty 发表于 2023-10-25 18:29
扫描、混合都可以

感谢，帮忙做一个原文件。万分感谢哈

luow2006 · 发表于 2023-10-25 18:37

luow2006 发表于 2023-10-25 18:35
感谢，帮忙做一个原文件。万分感谢哈

我尝试方形和圆形作为扫描轨迹线，做出来的效果不一样。

dccdty · 发表于 2023-10-25 23:15

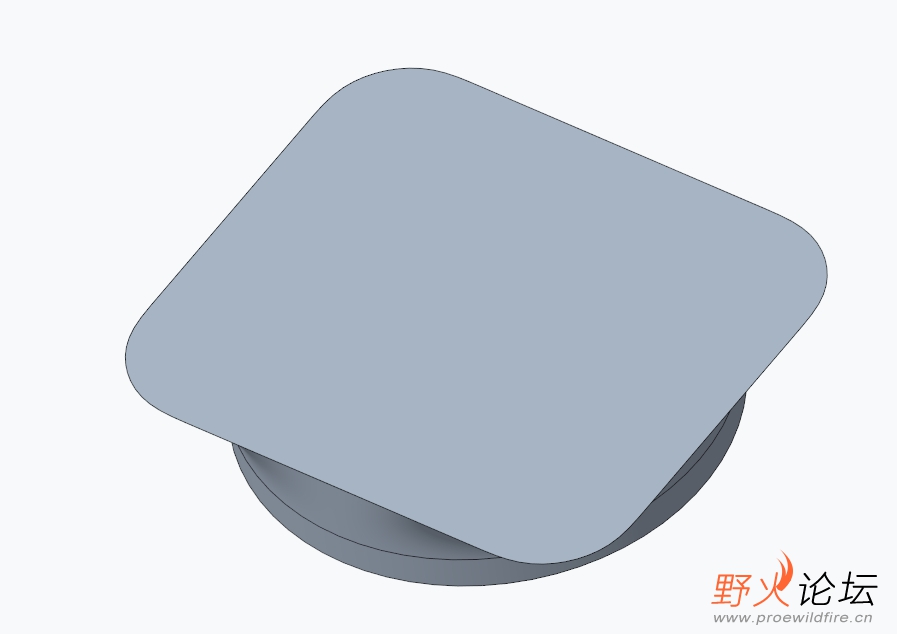

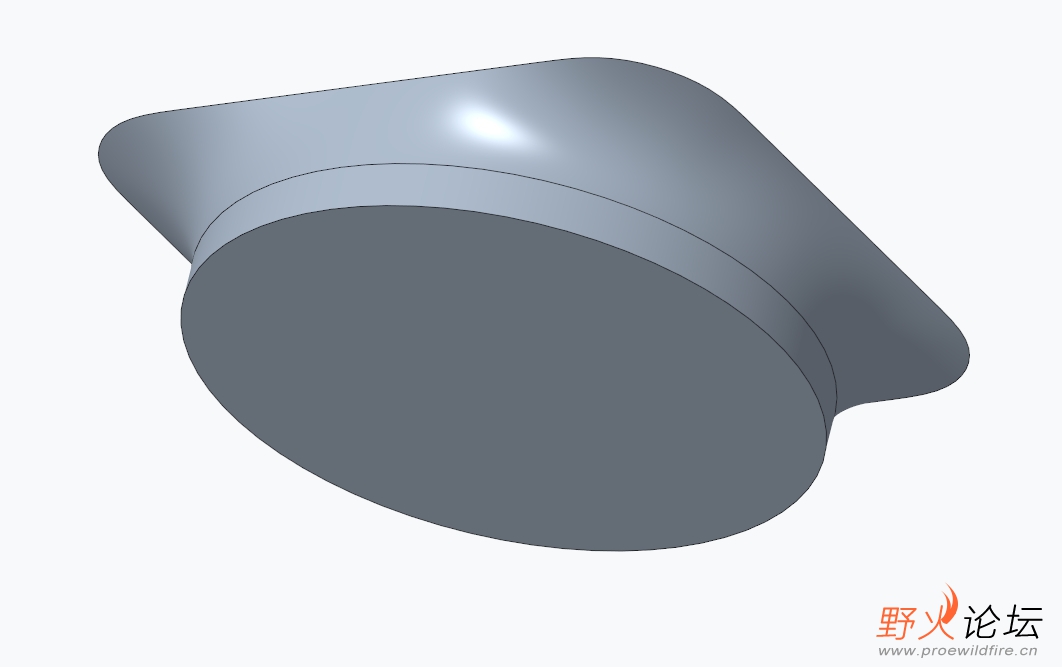

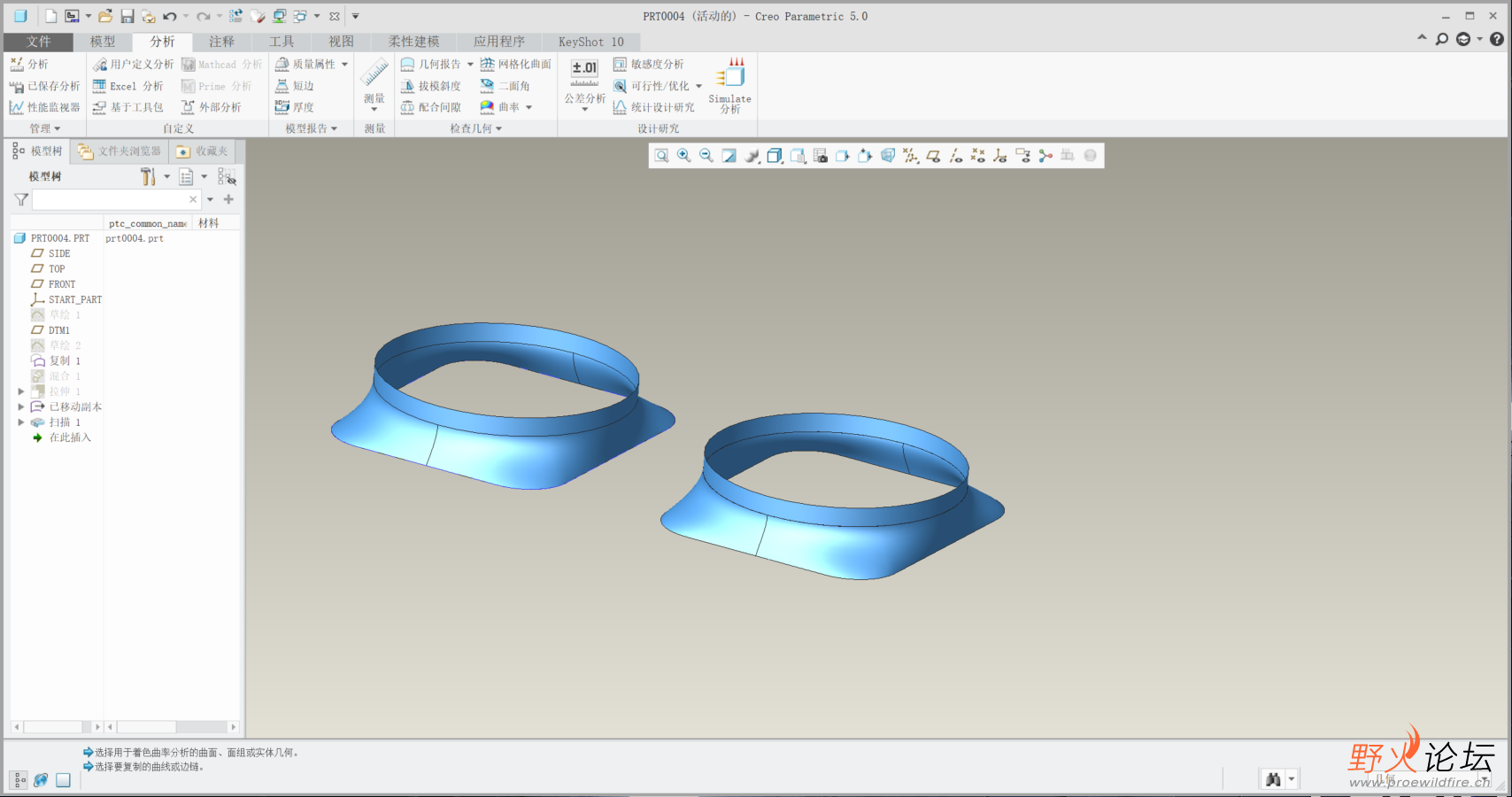

不确定你原图的具体参数，大差不差吧，画了两个方式的。其实还有很多方法可以做出来。

Creo 5.0

prt0004.prt.rar (189.74 KB, 下载次数: 10)

taoran080711 · 发表于 2023-10-26 06:45

谢谢分享

luow2006 · 发表于 2023-10-26 08:41

dccdty 发表于 2023-10-25 23:15
不确定你原图的具体参数，大差不差吧，画了两个方式的。其实还有很多方法可以做出来。

感谢您提供的资料图。
截面线有些区别。
请您再帮忙是否可以再优化。

刹訤 · 发表于 2023-10-26 09:45

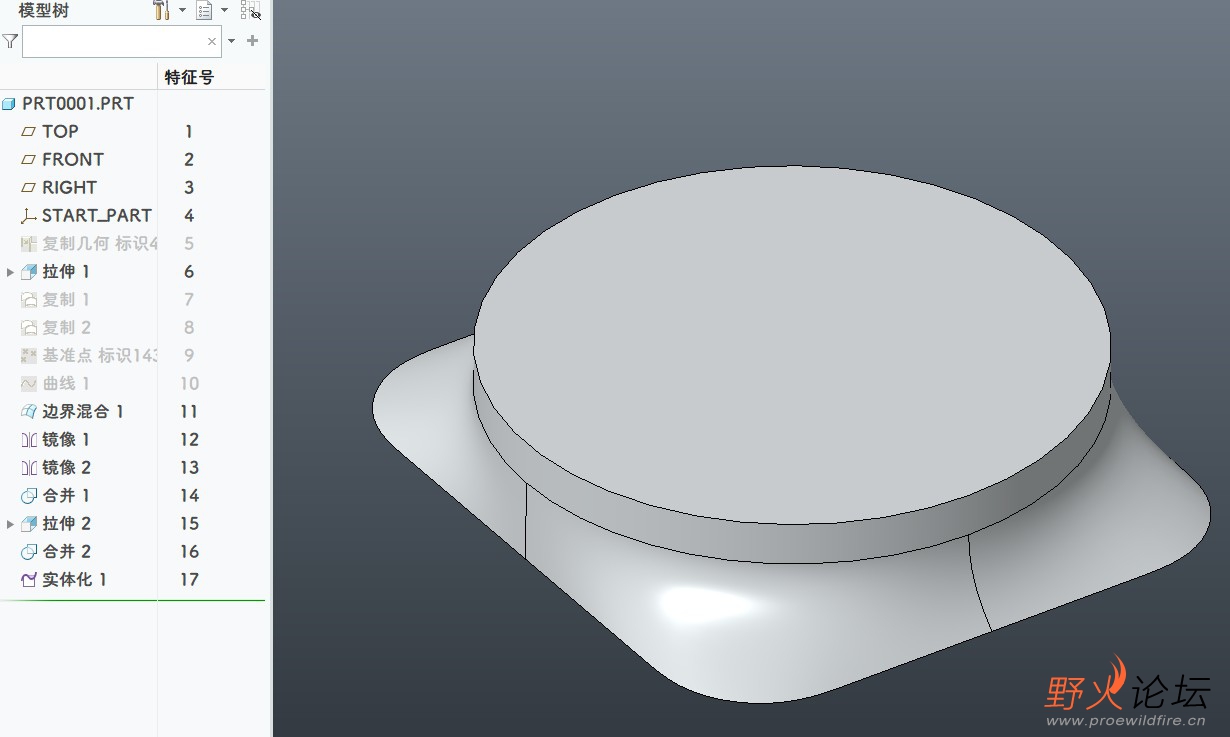

这样呢

prt0001.prt.rar (157.16 KB, 下载次数: 5)

luow2006 · 发表于 2023-10-26 11:33

刹訤发表于 2023-10-26 09:45
这样呢

十分感谢您帮忙。

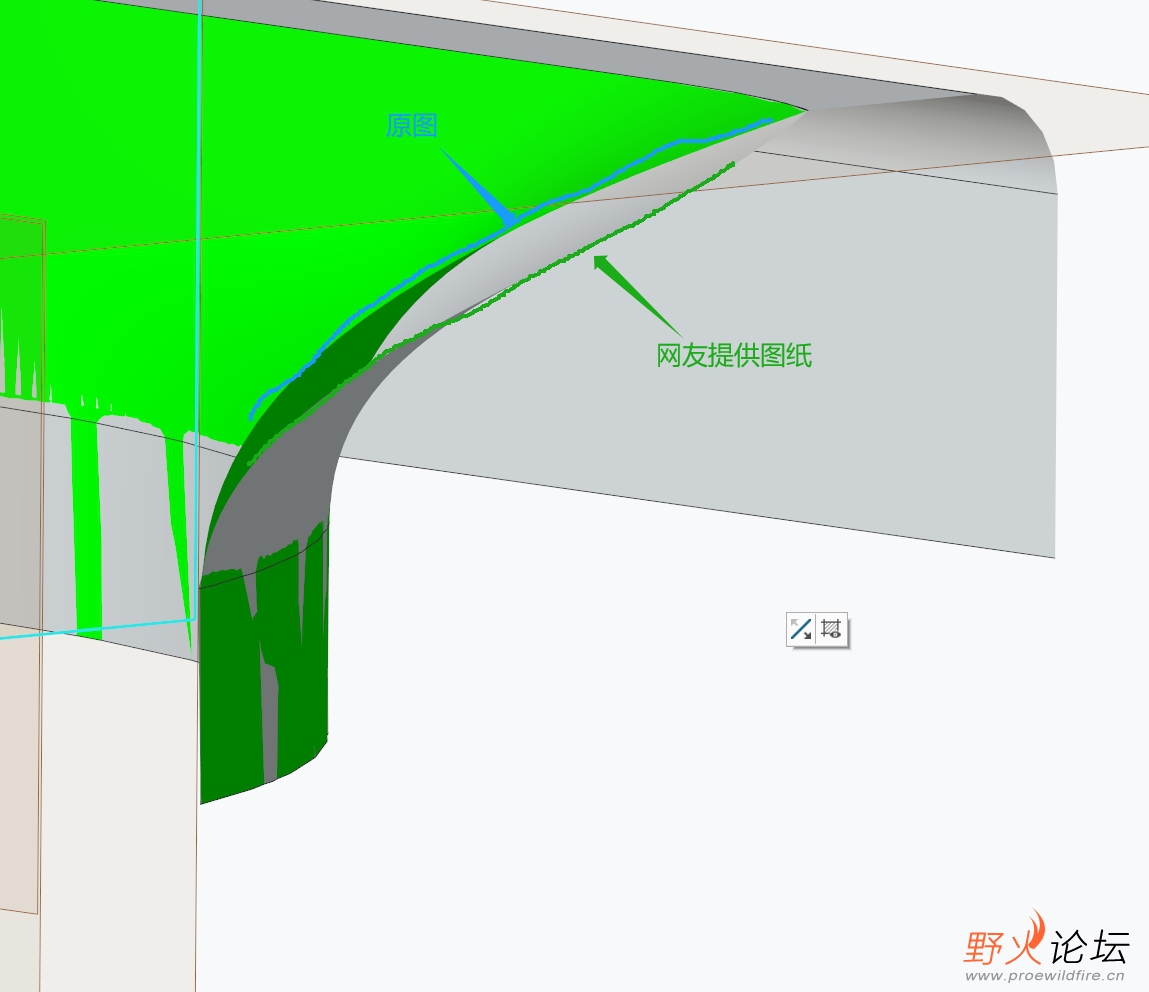

中间圆弧不能与原图重合，如下图所示。

dccdty · 发表于 2023-10-26 11:35

luow2006 发表于 2023-10-26 08:41
感谢您提供的资料图。
截面线有些区别。
请您再帮忙是否可以再优化。

你要达到一样的效果，得加辅助线（辅助线越多越精细），然后用边界混合命令
