摆线针轮传动副如何装配，仿真的。

vcnahtb

dccdty 发表于 2023-10-16 12:08
很好奇，怎么约束两个齿轮的？

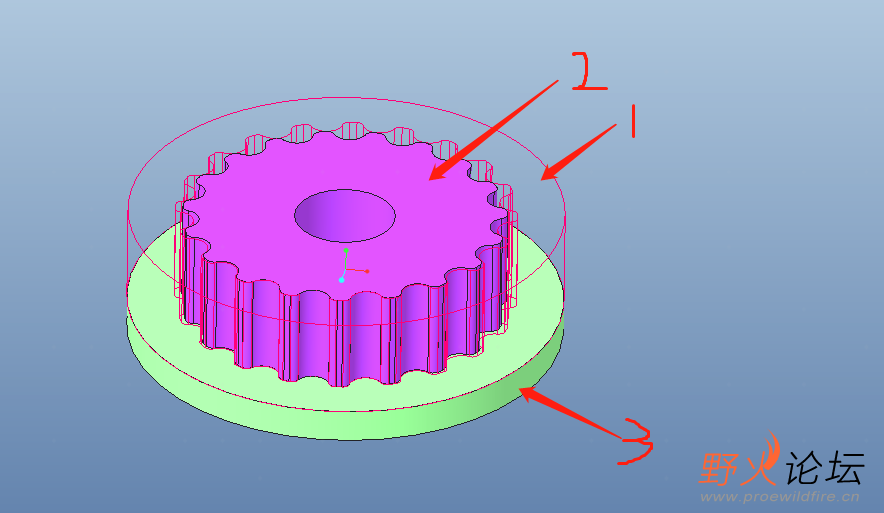

取巧而已，并非两个工件，加了个偏轴。

vcnahtb

janey200 发表于 2023-10-16 11:41
大佬，能否上传下装配图学习下，谢谢

M8.zip (503.97 KB, 下载次数: 11)

2023-10-16 13:20 上传

点击文件名下载附件

janey200

vcnahtb 发表于 2023-10-16 13:21

大佬，请教下，我在零件3上增加一电机，零件2也需要增加一电机，才就可以实现零件2的摆线运动？

dccdty

vcnahtb 发表于 2023-10-16 13:16
取巧而已，并非两个工件，加了个偏轴。

原来如此，学习了，谢谢~

dccdty

janey200 发表于 2023-10-16 11:41
大佬，能否上传下装配图学习下，谢谢

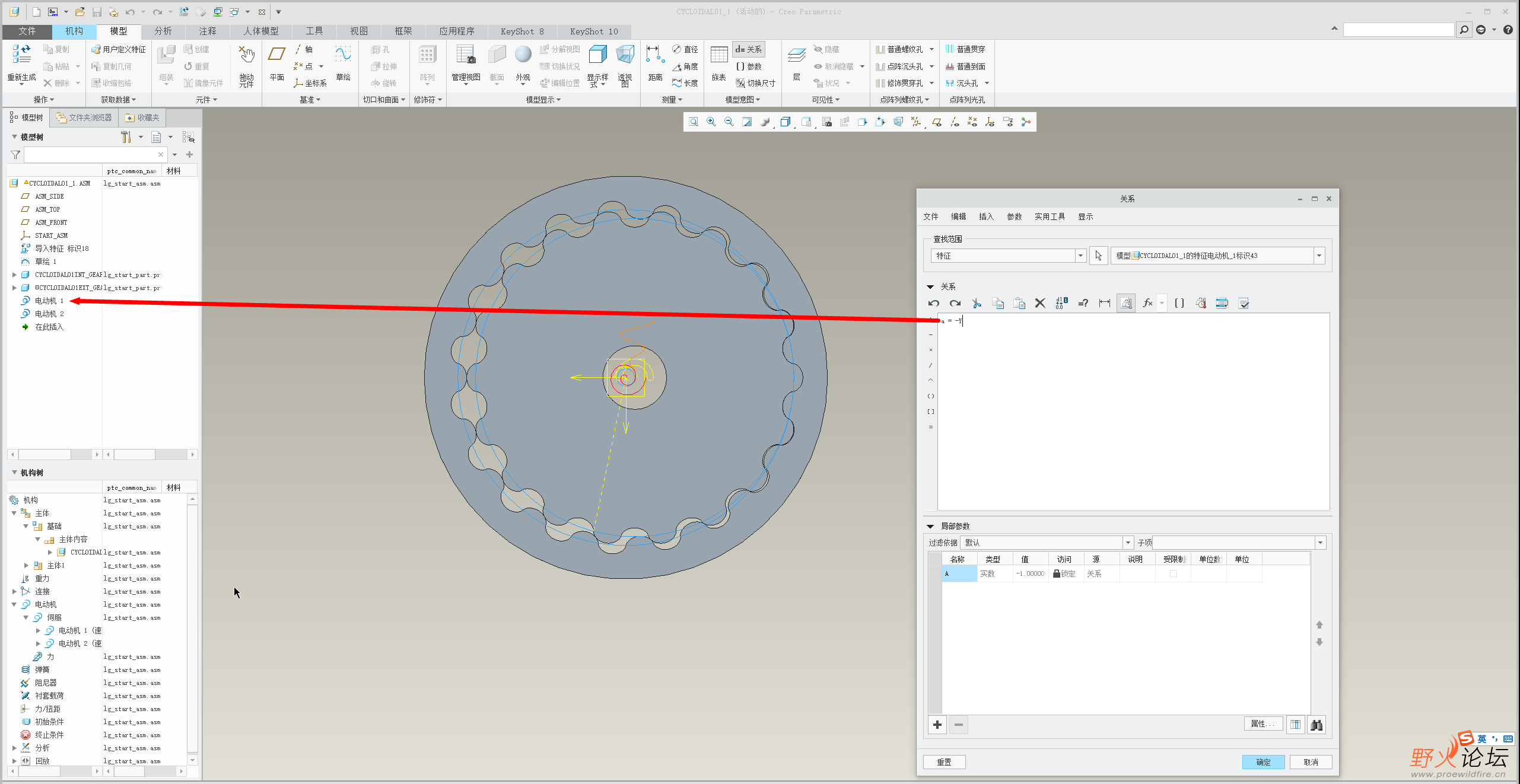

需要定义变量自转角速度为a=Y，公转定义的是槽链接，运动线速度a=pi*d*Y/360，d为小轮相切圆直径




摆线针轮运动仿真.rar (801.66 KB, 下载次数: 7)

2023-10-16 15:01 上传

点击文件名下载附件

vcnahtb

janey200 发表于 2023-10-16 14:16
大佬，请教下，我在零件3上增加一电机，零件2也需要增加一电机，才就可以实现零件2的摆线运动？

建立齿轮机构，一个电机即可。你可能是没用齿轮联结。

janey200

dccdty 发表于 2023-10-16 15:06
需要定义变量自转角速度为a=Y，公转定义的是槽链接，运动线速度a=pi*d*Y/360，d为小轮相切圆直径

大佬，想学习下你摆线轮与针轮的曲线是如何画出来的，谢谢

dccdty

janey200 发表于 2023-10-17 10:57
大佬，想学习下你摆线轮与针轮的曲线是如何画出来的，谢谢

GearTrax

janey200

vcnahtb 发表于 2023-10-16 17:06
建立齿轮机构，一个电机即可。你可能是没用齿轮联结。

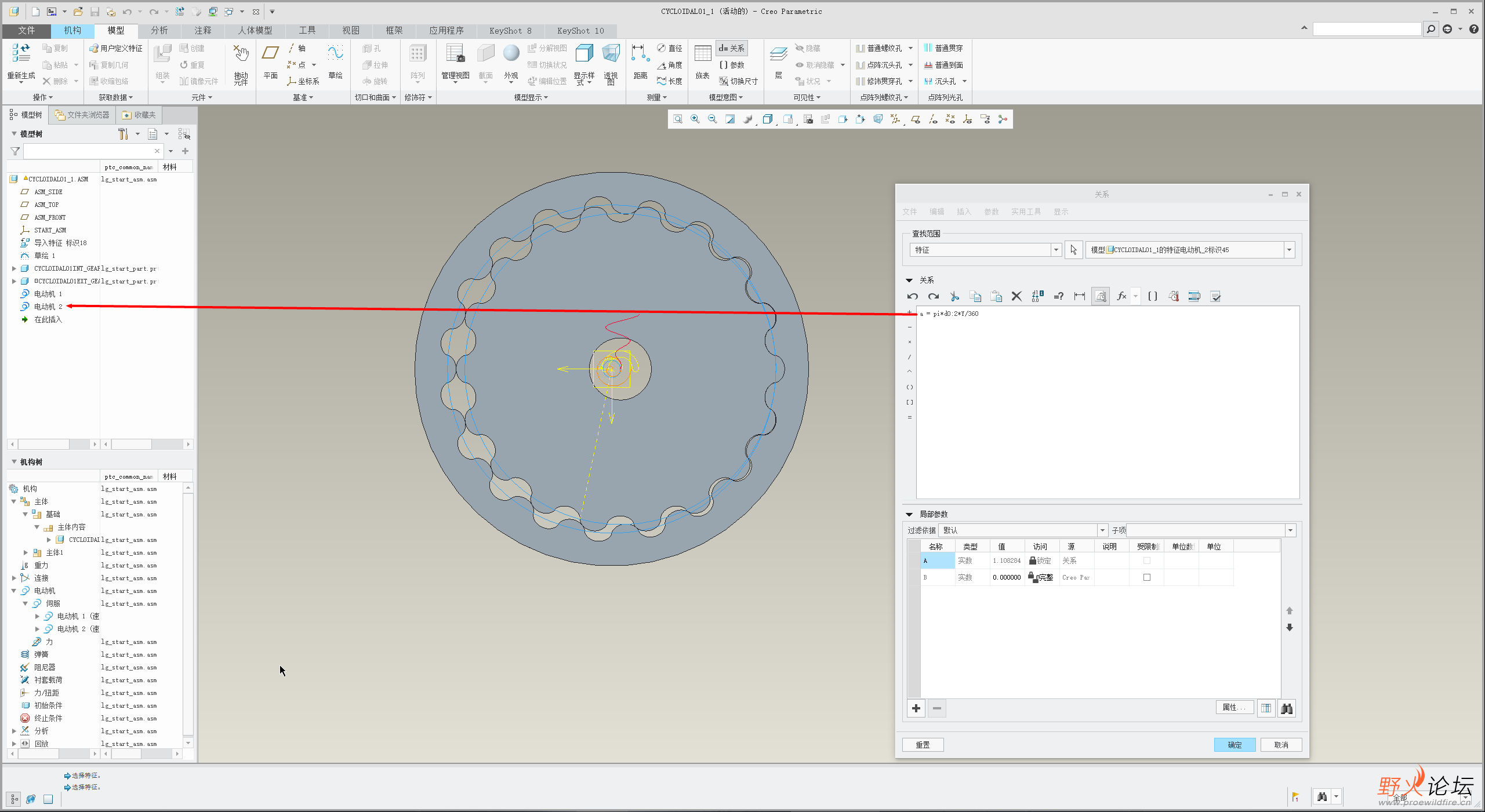

大佬，请教下关系式sd1=8*20/pi，是什么原理，其中8代表什么？谢谢

vcnahtb

janey200 发表于 2023-10-20 14:52
大佬，请教下关系式sd1=8*20/pi，是什么原理，其中8代表什么？谢谢

8表示节距，20表齿数。
针轮没画过，所以想用同步轮的原理，来做下这个图而已。有没有这个关系都无所谓。可以忽略。
