请教各位一个尺寸阵列的问题，望大神讲解

1123287551 · 发表于 2023-7-25 22:47

本帖最后由 1123287551 于 2023-7-26 08:29 编辑

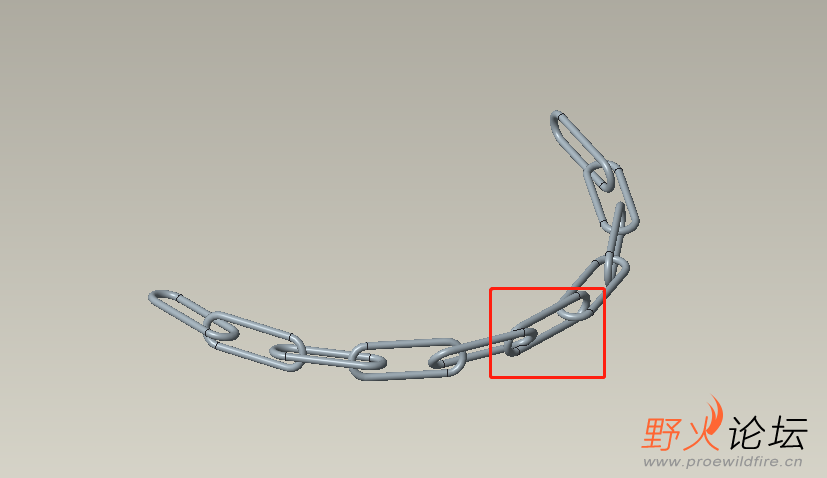

我在练习尺寸阵列过程中，一个典型的锁链阵列，驱动值为90°旋转，但在阵列过程中，总会有某个整列不是按照90度进行旋转的，会和其他零件进行干涉。希望大神讲解一下，因为文件大小限制，阵列我就选择了几个，多阵列一些数值可能会看的比较清晰，每一层都会出现一个。
模型为7.0制作
附件以上传

深圳包哥 · 发表于 2023-7-26 07:59

不上传档案，靠猜？

LSSQYM · 发表于 2023-7-26 08:23

盲猜有尺寸没做好约束

1123287551 · 发表于 2023-7-26 08:30

深圳包哥发表于 2023-7-26 07:59
不上传档案，靠猜？

模型以上传

thestronger · 发表于 2023-8-5 09:22

我发现在CREO的圆形阵形中容易出现这问题，比如超过180度后，突然就乱了。据说在10.0版中修复了这问题
