这种截面螺旋应该怎么画

gzhxhk · 发表于 2023-7-5 10:00

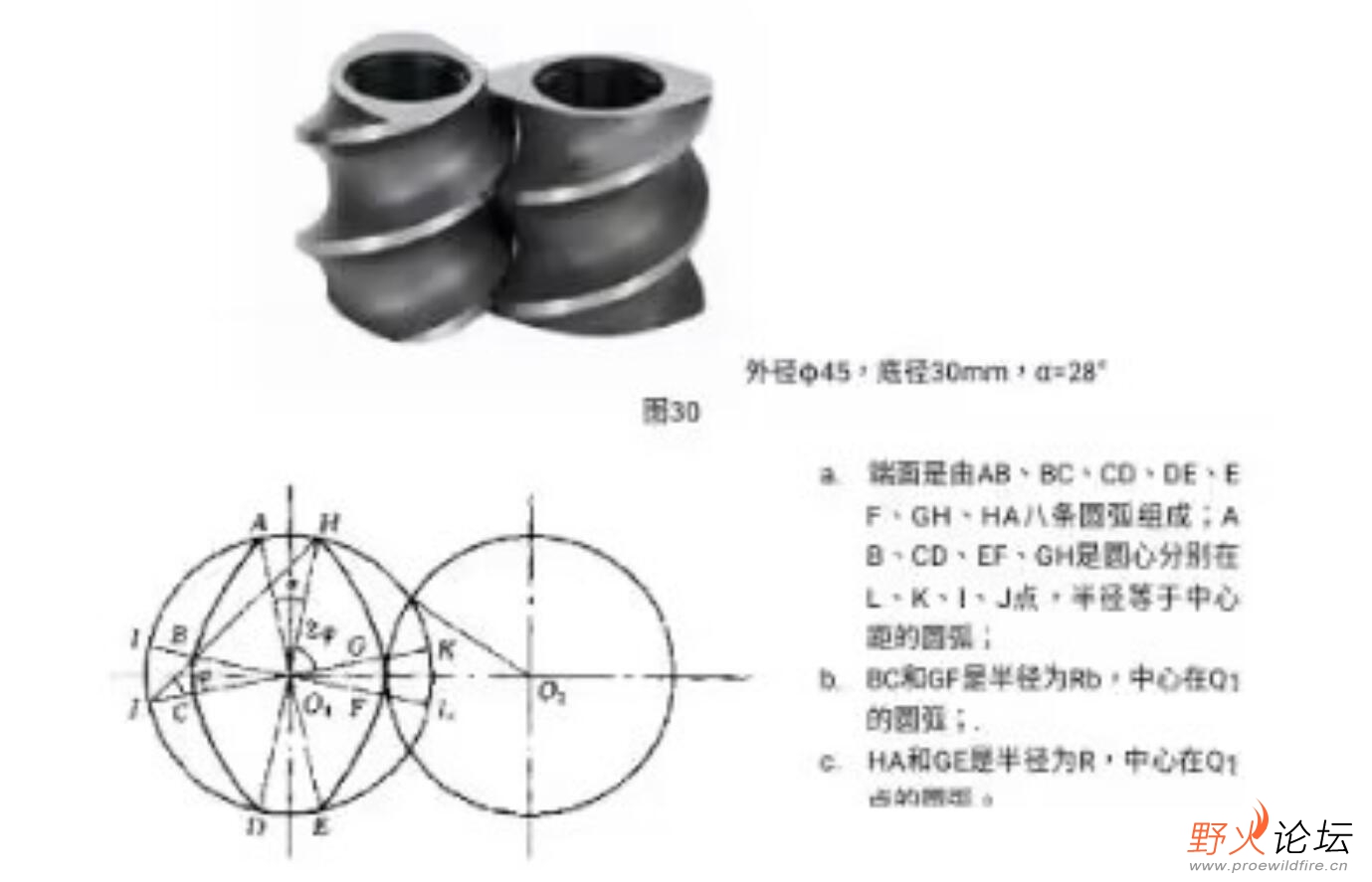

给大家出个题，请问大神，类似这一类的旋转截面的模型怎么画，我用VVS，trajpar控制旋转角度，但是旋转的时候，草图的截面总容易失败，尤其是复杂的截面，总是有多余的约束影响旋转，请问这类模型有没有合适的画法。谢谢大神！！

carefree1988 · 发表于 2023-7-5 10:00

本帖最后由 carefree1988 于 2023-7-5 20:42 编辑

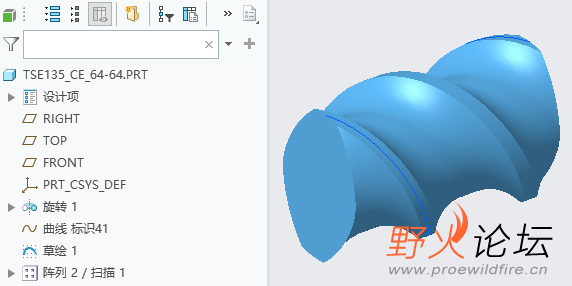

你这个应该是挤出机上的螺纹元件吧，我的做法是
1.通过拉伸或旋转创建出轮廓
2.绘制出螺旋线

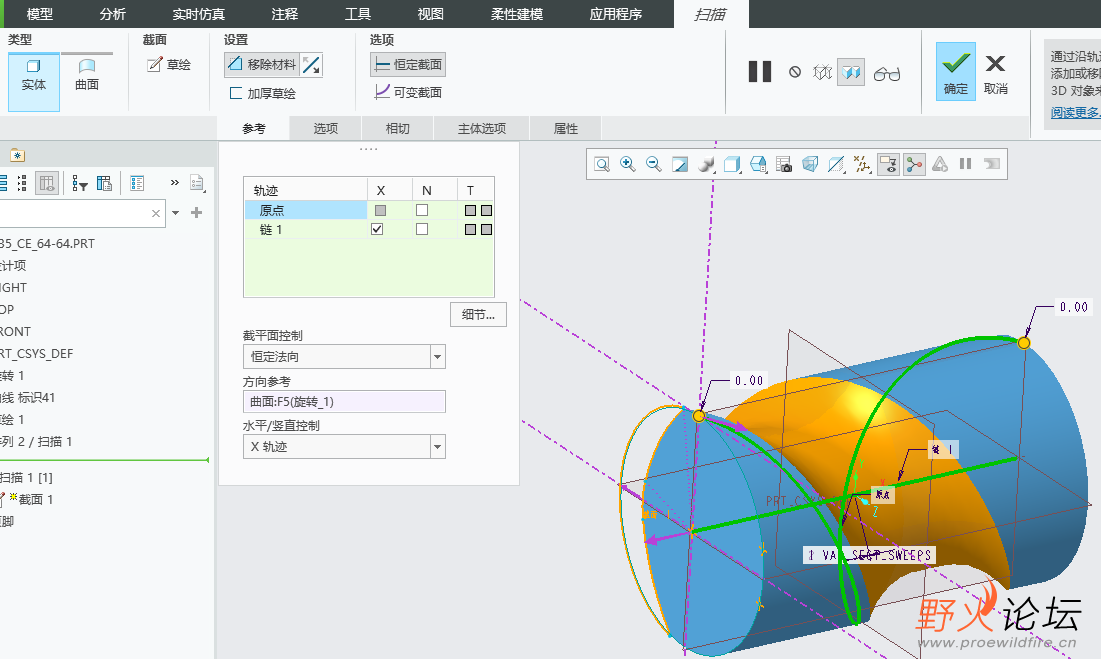

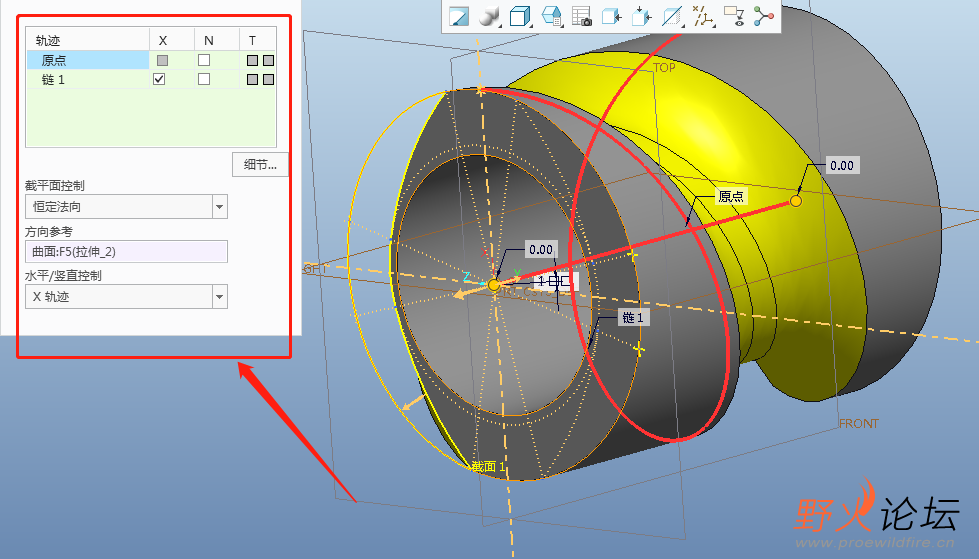

3.变截面扫描切除实体，再圆周阵列

yaoensong88 · 发表于 2023-7-5 10:24

螺旋扫描试试看

gzhxhk · 发表于 2023-7-5 10:24

yaoensong88 发表于 2023-7-5 10:24
螺旋扫描试试看

螺旋扫描扫不出截面这种异型轮廓吧

banmianshifo · 发表于 2023-7-5 16:48

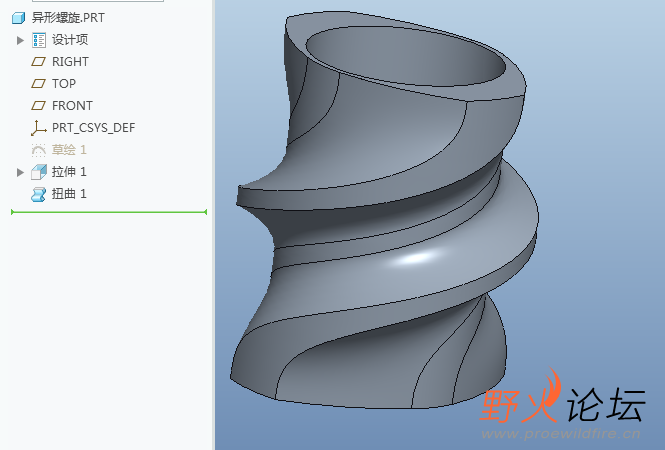

用扭曲命令啊，直接拉伸，再扭曲

lanxueyue · 发表于 2023-7-5 17:17

图片有清晰些的没？

LSSQYM · 发表于 2023-7-5 17:21

banmianshifo 发表于 2023-7-5 16:48
用扭曲命令啊，直接拉伸，再扭曲

效果不一样的，扭曲只能看看，应该还得是扫描什么的

LSSQYM · 发表于 2023-7-6 09:30

carefree1988 发表于 2023-7-5 20:39
你这个应该是挤出机上的螺纹元件吧，我的做法是
1.通过拉伸或旋转创建出轮廓
2.绘制出螺旋线

只能喊佩服，要是有prt文件学习就好了。

szmagic · 发表于 2023-7-6 09:47

carefree1988 发表于 2023-7-5 20:39
你这个应该是挤出机上的螺纹元件吧，我的做法是
1.通过拉伸或旋转创建出轮廓
2.绘制出螺旋线

能否发文件上来，让我学习一下，感谢！

LSSQYM · 发表于 2023-7-6 10:58

本帖最后由 LSSQYM 于 2023-7-6 11:00 编辑

在此先特别感谢一下7楼大哥的教程

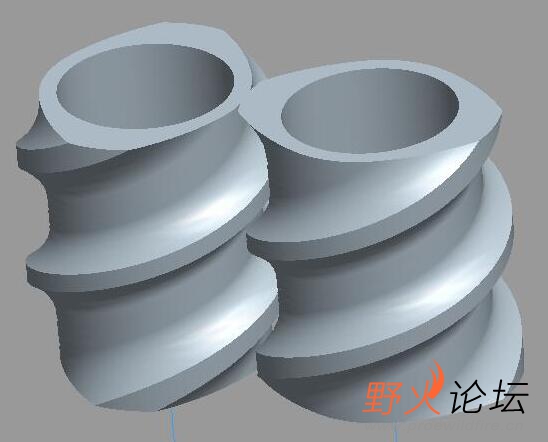

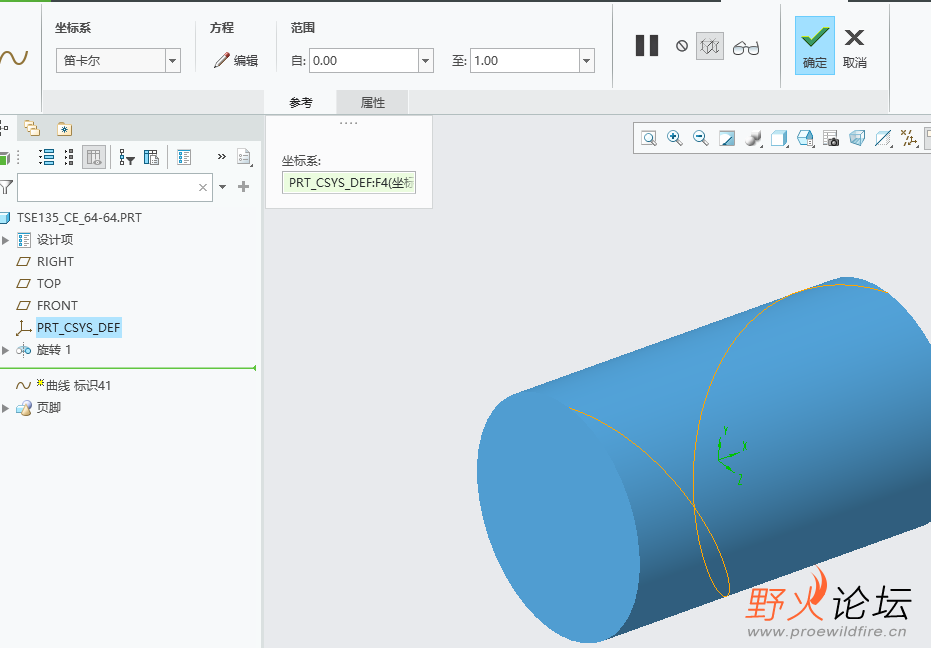

根据大佬的图文终于整出来了，不过大佬的方程式曲线我是不会创建，
只能利用螺旋扫描里的添加螺旋线来创建扫描路径。
这样也能更方便的修改螺纹的间距

以前一直不知道恒定法向这个命令怎么用的，现在虽然依葫芦画瓢搞出来了，
但还是得慢慢理解吸收一下才行

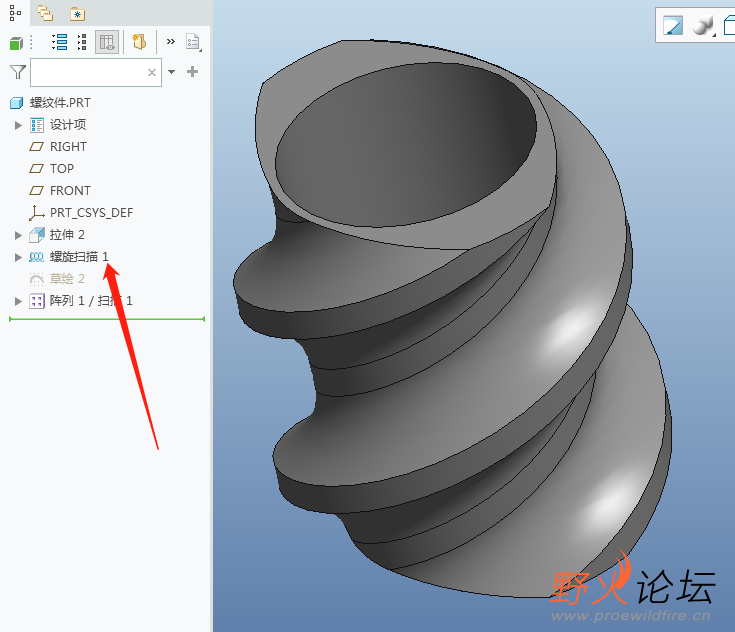

最后借花献佛一下把我的文件上传，9.0版本。

螺纹件.prt.zip (95.38 KB, 下载次数: 18)
