你们是如何在出图时表达注塑和钣金的表面处方式？

jandylau

你们是如何在工程图上表达注塑和钣金的表面处理方式？

helloyfang

直接文字表达，在技术要求里注明：表面皮革纹，表面电镀。。。。。

风中捉刀

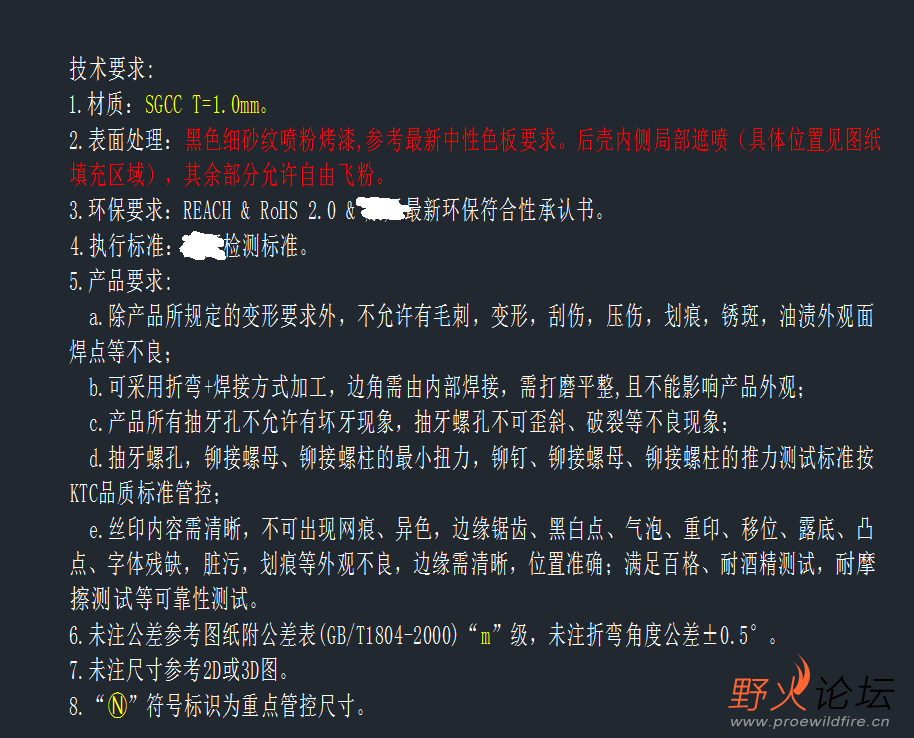

在notes里注明吧，工艺管控肯定最终是按照技术要求的。
出图比较多的话，你可以整理出几套模版，根据钣金件、注塑件、大件小件等等本身的公差带、技术要求，做成不同的图框。
在论坛里你试试应该能搜索到类似的模版，前辈朋友们分享的.frm文件。

mico_zhao

helloyfang 发表于 2023-6-24 08:25
直接文字表达，在技术要求里注明：表面皮革纹，表面电镀。。。。。

外观类型的产品的话,
1.CMF
2.工程图Note中备注

jandylau

helloyfang 发表于 2023-6-24 08:25
直接文字表达，在技术要求里注明：表面皮革纹，表面电镀。。。。。

技术要求做在零件里还是出的图里？

jandylau

风中捉刀 发表于 2023-6-24 09:57
在notes里注明吧，工艺管控肯定最终是按照技术要求的。
出图比较多的话，你可以整理出几套模版，根据钣金 ...

好的，谢谢分享，这是很重要的知识。

逐梦2020

表面处理方式我一般写在标题栏里面，在模型中添加参数，工程图标题栏可以自动读取。

helloyfang

jandylau 发表于 2023-6-25 10:21
技术要求做在零件里还是出的图里？

当然是出图啊。毕竟模型里连公差都没法完整显示，只能给个理想的part。真正体现设计意图的还是2D图纸。

jandylau

逐梦2020 发表于 2023-6-25 17:15
表面处理方式我一般写在标题栏里面，在模型中添加参数，工程图标题栏可以自动读取。

学习了。

jandylau

helloyfang 发表于 2023-6-30 10:38
当然是出图啊。毕竟模型里连公差都没法完整显示，只能给个理想的part。真正体现设计意图的还是2D图纸。

感谢大佬。
