创建UDF自动刻零件图图号

苦练葵花宝典 · 发表于 2023-5-29 17:47

实现零件
1.创建UDF前，先在零件模版内增加参数

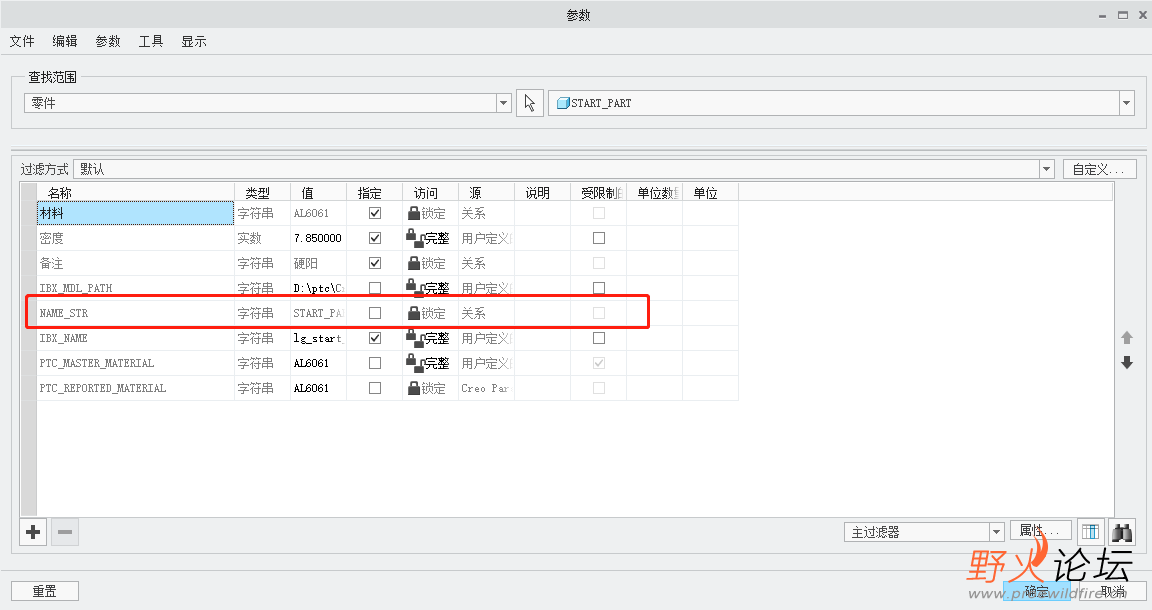

增加参数

2.增加参数后，在关系式内增加提取零件名的关系

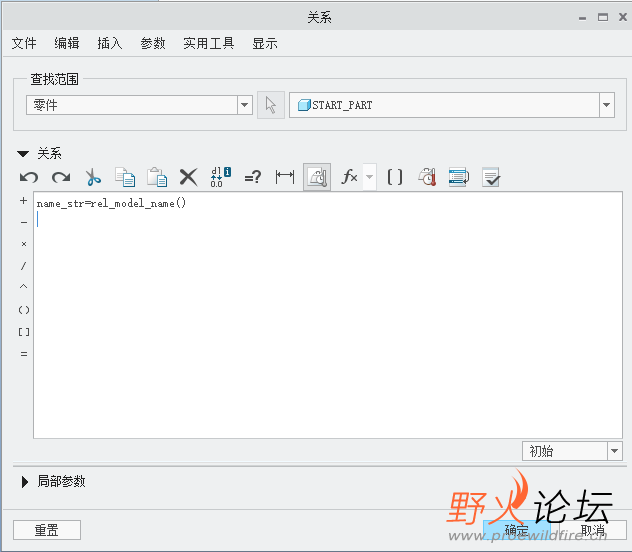

添加关系

3.草绘一个基准点

草绘一个基准点

4.用拉伸命令插入关系式

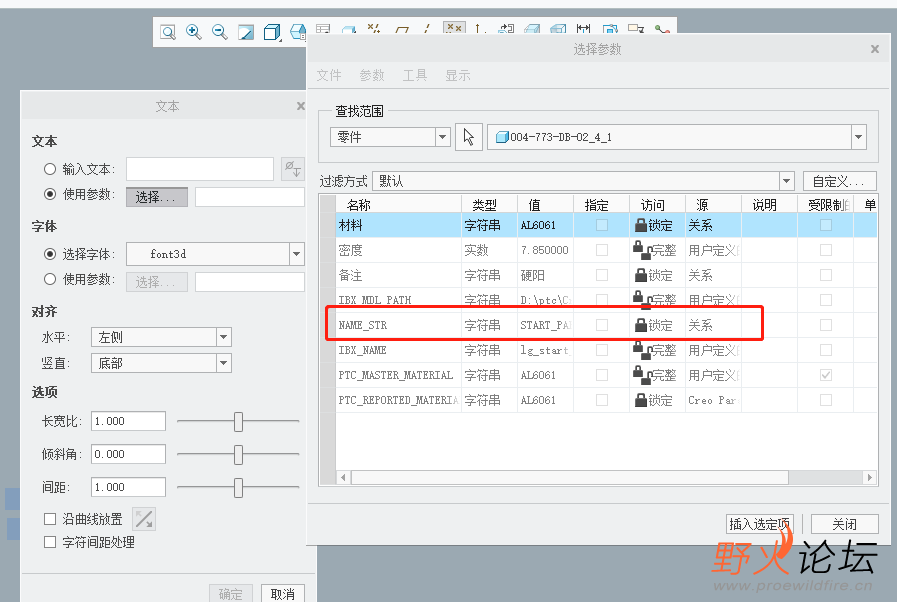

拉伸的时候选择参数

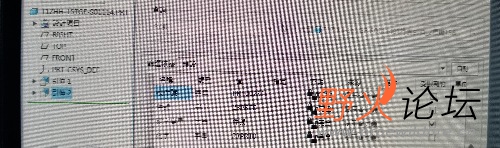

5.拉伸后

6.以基准点为定位创建UDF，需要的时候选择UDF进行创建刻字

craftsh · 发表于 2023-5-29 22:05

最好把参数/关系式都放到刻字的拉伸里，这样就不用管模板里是否有参数了

苦练葵花宝典 · 发表于 2023-5-30 09:15

craftsh 发表于 2023-5-29 22:05
最好把参数/关系式都放到刻字的拉伸里，这样就不用管模板里是否有参数了

用模版创建的零件都会有参数，一劳永逸

huisyy · 发表于 2023-5-30 09:17

好资料，学习了

wtutkfoou · 发表于 2023-5-30 14:09

学习学习

xiaoyongni · 发表于 2023-5-30 14:44

学习学习

絕跡MJ · 发表于 2023-6-2 08:43

学习学习

絕跡MJ · 发表于 2023-6-2 08:59

craftsh 发表于 2023-5-29 22:05
最好把参数/关系式都放到刻字的拉伸里，这样就不用管模板里是否有参数了

新手求教这个怎么操作，把参数/关系式放进刻字拉伸里，刻字内容好像选不了刻字拉伸本身的参数。。

craftsh · 发表于 2023-6-4 15:18

絕跡MJ 发表于 2023-6-2 08:59
新手求教这个怎么操作，把参数/关系式放进刻字拉伸里，刻字内容好像选不了刻字拉伸本身的参数。。

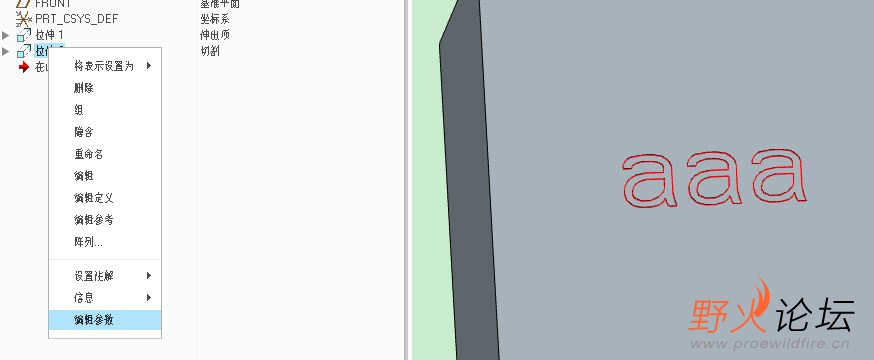

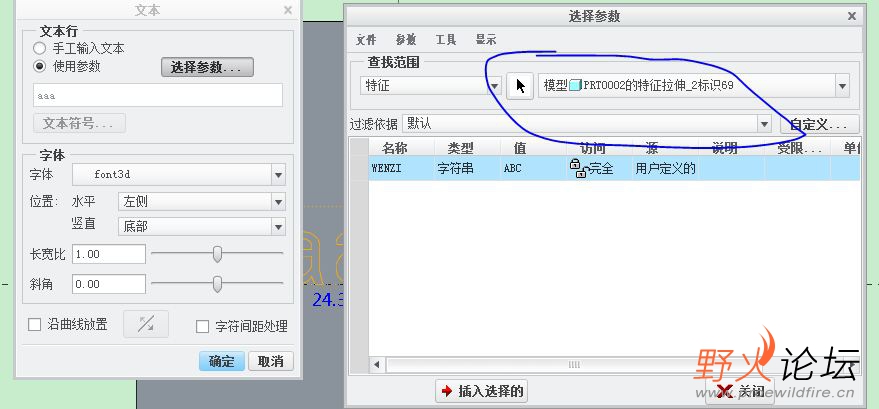

基本上就是：在模型树的“拉伸”上右键选编辑参数，增加文字的参数，然后重新定义拉伸，把文字内容改成之前定义的参数，然后再到关系中定义文字的内容就是零件名称，这个可以按照楼主的关系式

絕跡MJ · 发表于 2023-6-6 16:09

craftsh 发表于 2023-6-4 15:18
基本上就是：在模型树的“拉伸”上右键选编辑参数，增加文字的参数，然后重新定义拉伸，把文字内容改成之 ...

谢谢，学到了～～
