    阵列思路：

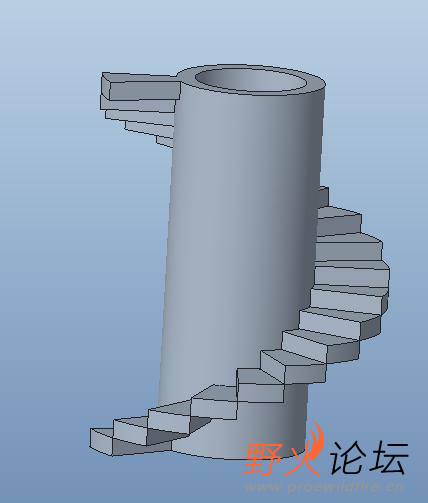

    我们可以将每节台阶看成是一个单元特征，这个楼梯是由多个单元特征，围绕着圆柱所构成；这里有两个增量：一个为高度增量，一个为角度增量

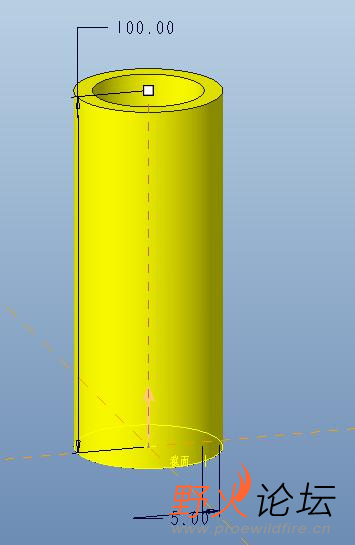

    1、首先拉伸一个圆柱

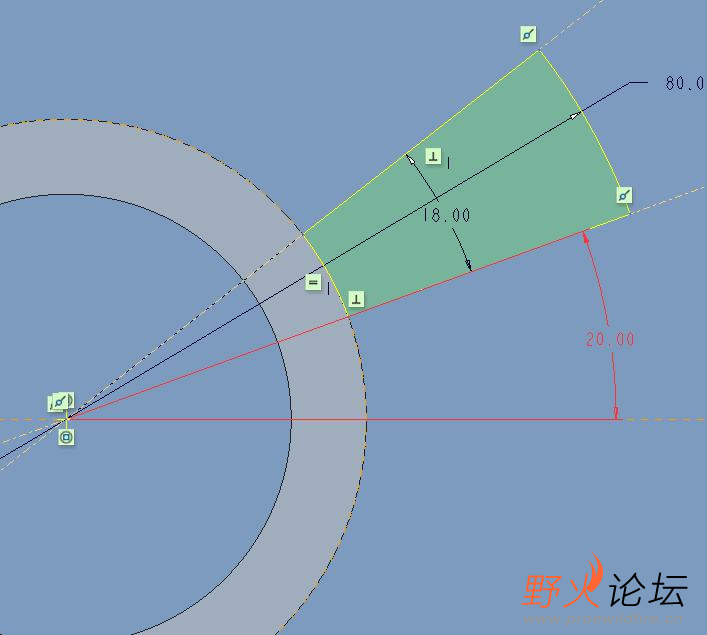

    2、通过圆心创建两条构造线，绘制单节台阶的形状，并将他们的角度进行标注。
    游客，如果您要查看本帖隐藏内容请回复

    游客，如果您要查看本帖隐藏内容请回复
