Creo整列模块详解

hanhanba · 发表于 2023-4-18 14:33

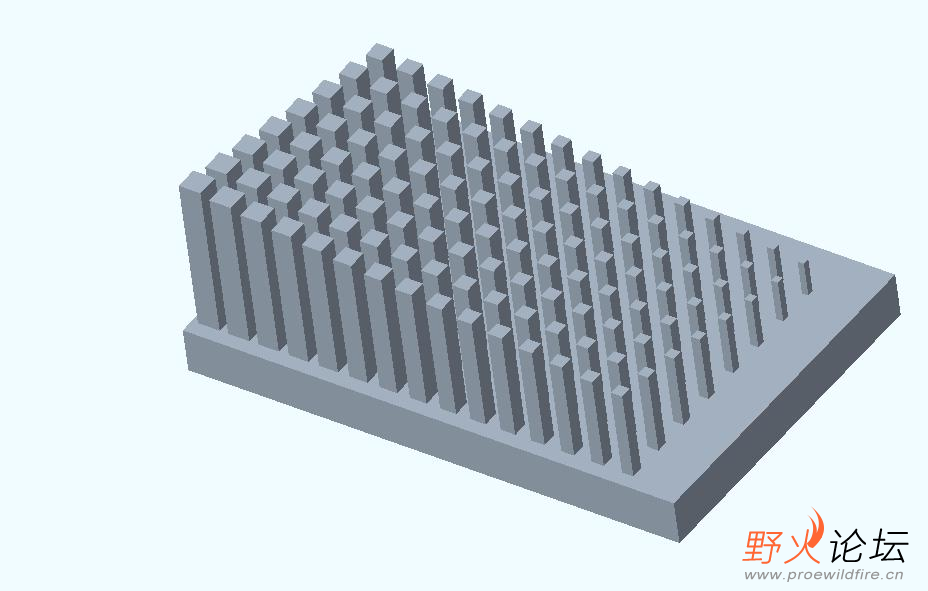

一、尺寸阵列
尺寸阵列定义：通过重复复制、改变某一个（或一组）特征的指定尺寸，根据设定的变化规律和数量，自动生成一系列具有参数相关性的特征(组）。

1、首先拉伸一个矩形

2、点击模型树中的拉伸，点击阵列工具，进入阵列页面

3、定义他们的方向，以及增量的尺寸，个数等

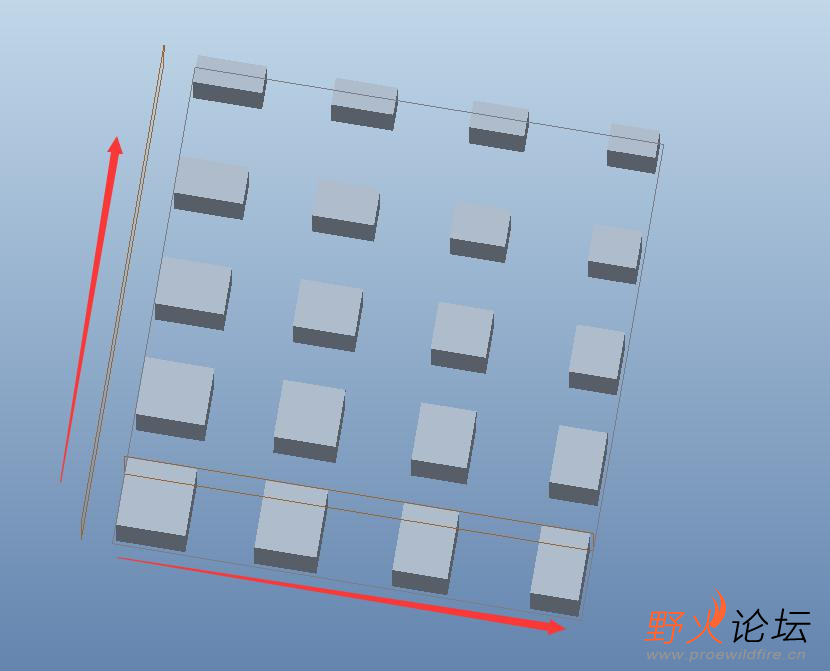

二、方向阵列
方向阵列定义：通过基准平面来确定阵列的方向

三、轴阵列
轴阵列定义：将特征围绕着基准轴进行旋转复制

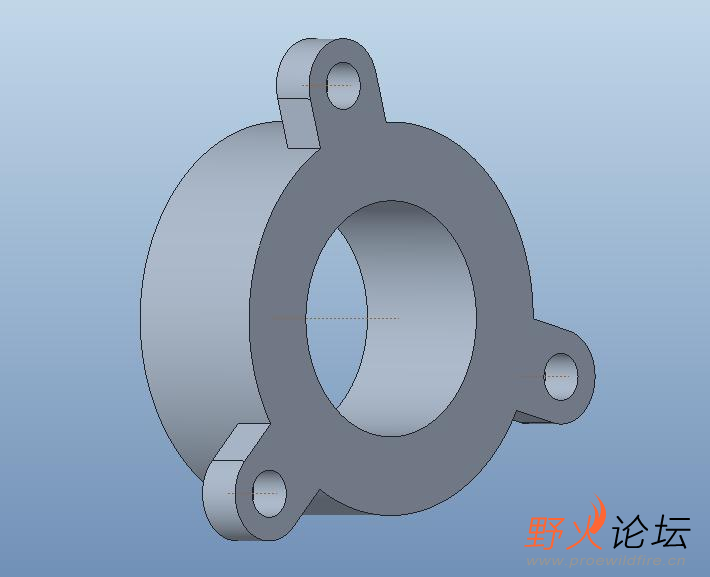

1、比如这个零件，我们需要将他绘制出来

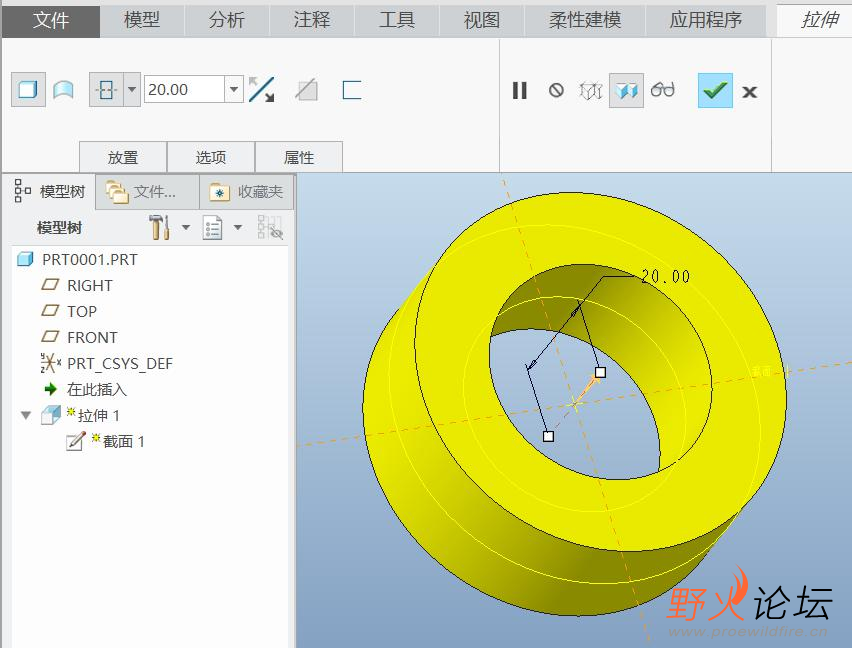

2、首先我们拉伸出来一个圆环

3、点击阵列命令，进行轴阵列

游客，如果您要查看本帖隐藏内容请回复
