不做剖面，工程图中硬质合金的表示图案怎么添加

zcy5566 · 发表于 2023-4-8 08:30

像这种工程刀具，有好几条硬质合金，每一个视图都要表示硬质合金的存在，就是那种表示硬质合金的图案。做剖面肯定是不行的，在工程图草绘中，用剖面线填充命令，我做了一个，要一条一条选边确定封闭区域才能填充剖面线，很麻烦。有没有简单的方法，比如solid中，点一下区域就能填充剖面线。

zcy5566 · 发表于 2023-4-8 08:31

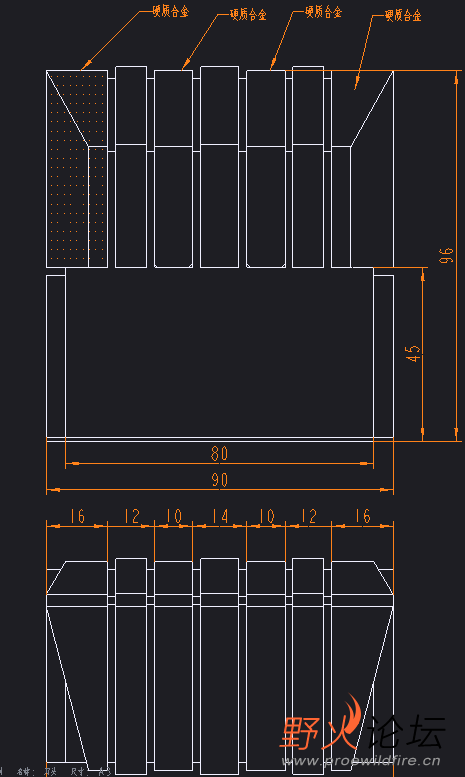

如图，某工程挖掘刀具

mcuikai · 发表于 2023-4-8 13:40

CREO确实缺一个autocad类似的封闭曲线填充功能。
现在只能是手工提取边线，然后填充，比较麻烦！

zcy5566 · 发表于 2023-4-8 13:58

mcuikai 发表于 2023-4-8 13:40
CREO确实缺一个autocad类似的封闭曲线填充功能。
现在只能是手工提取边线，然后填充，比较麻烦！

还有一张是做修饰草绘，也是比较麻烦，我公司经常要画工程刀具，给硬质合金填充剖面线，用creo填充剖面线真是麻烦死了

qq202777898 · 发表于 2023-4-8 19:12

本帖最后由 qq202777898 于 2023-4-8 19:39 编辑

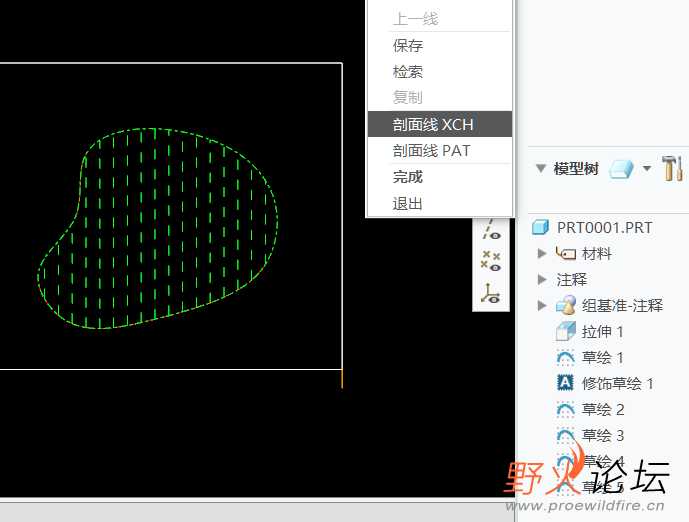

可以在3D里草绘填充嘛，，或者指定区域，，PTC的思维就不是CAD的那一套

qq202777898 · 发表于 2023-4-8 19:41

其实我们能想到的PTC 都想到了！只是解决思路PTC的风格习惯，可能和你我不一样而已，

zcy5566 · 发表于 2023-4-9 08:37

qq202777898 发表于 2023-4-8 19:41
其实我们能想到的PTC 都想到了！只是解决思路PTC的风格习惯，可能和你我不一样而已，

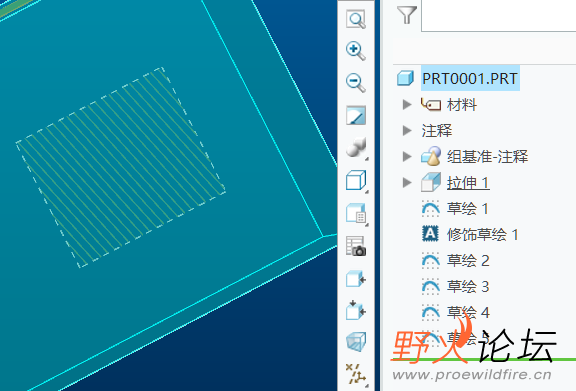

这种方法我也有在用，还是比较麻烦，有的时候我的合金是曲面的，用修饰草绘和ECAD画剖面线就没办法用，最麻烦的是要在一个个面上画出来，隐藏了在工程图里就不显示剖面线，不隐藏就影响产品外观，领导看着别扭

julian02 · 发表于 2023-4-9 17:08

zcy5566 发表于 2023-4-9 08:37
这种方法我也有在用，还是比较麻烦，有的时候我的合金是曲面的，用修饰草绘和ECAD画剖面线就没办法用，最 ...

2D里的显示与隐藏，可以利用层来设置成和3D不一样。

mcuikai · 发表于 2023-4-9 20:44

qq202777898 发表于 2023-4-8 19:41
其实我们能想到的PTC 都想到了！只是解决思路PTC的风格习惯，可能和你我不一样而已，

主要是方便不方便的问题。sw有个工程图填充的命令，封闭范围自动填充。
PTC能吸收一下别人的优点当然更好！

一双大灯 · 发表于 2023-7-26 08:11

学习了，大佬
