creo草绘模块案例练习

hanhanba

案例一：

绘制使用到的命令：
1：草绘点的命令
2：草绘中直线命令
3：尺寸标注
4：图片摆放
绘制思路：首先，我们使用直线工具，将这个图形的框架构建出来（绘制时尽量避免存
在多余的约束），然后使用修改命令（去掉重新生成的勾），统一进行标注。

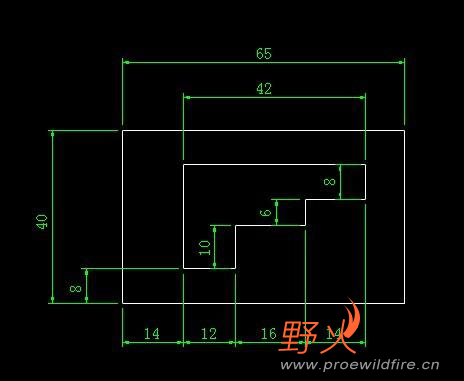

案例二：

绘制使用到的命令：
1：草绘直线命令
2：草绘矩形命令
3：尺寸标注
4：强尺寸 弱尺寸，锁定尺寸的介绍
5：删除线段
绘制思路：首先使用矩形工具将外边的矩形绘制出来，再使用矩形工具，绘制里面的矩
形，最后使用直线工具，绘制楼梯，然后对他们进行标注，标注完成后，点击删除段命
令，将多余的尺寸进行删除。如果有弱尺寸，需要进行重新标注，或加强处理

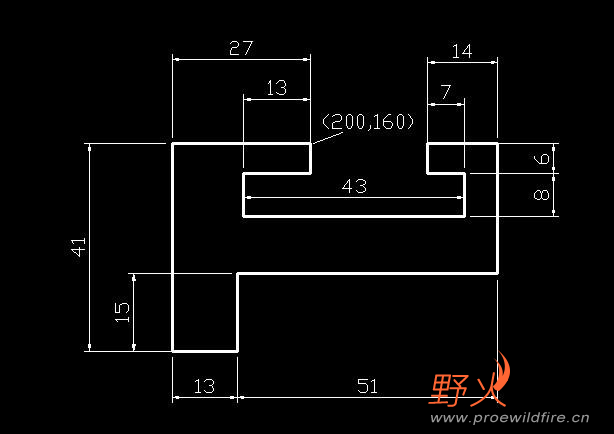

案例三：

绘制使用到的命令：
1：草绘直线命令
2：角度约束
3：修改命令
4：垂直约束
绘制思路：首先采用直线命令绘制大体框架，然后统一进行标注。

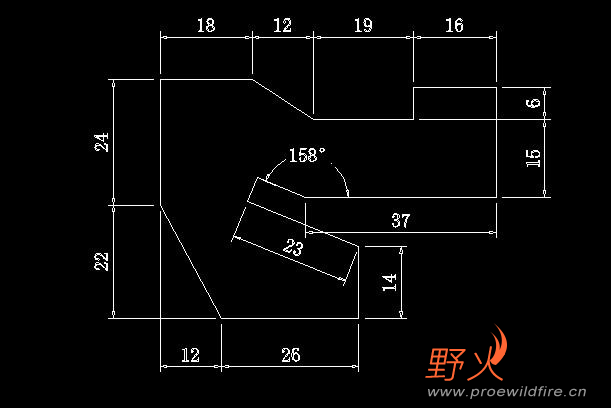

案例四：

绘制使用到的命令：
1：草绘直线命令
2：角度约束
3：修改命令
4：水平约束
绘制思路：首先采用直线命令绘制大体框架，然后统一进行标注。

游客，如果您要查看本帖隐藏内容请回复

绘制使用到的命令：
1：圆形绘制
2：相切命令
3：直线命令
4：倒圆角
5：倒角
6：对称约束
7：删除段
8：尺寸标注
