我来个压铆组件自动正反面压标记压铆规格新方法

HGQ21102 · 发表于 2023-3-4 13:25

本帖最后由 HGQ21102 于 2023-3-4 13:27 编辑

适合用于公司自己画的图纸，过程可以录映射键这样就快速的多，钣金是单独图纸，零件也是单独图纸，多个零件组合成的压铆组件，如这个图纸：

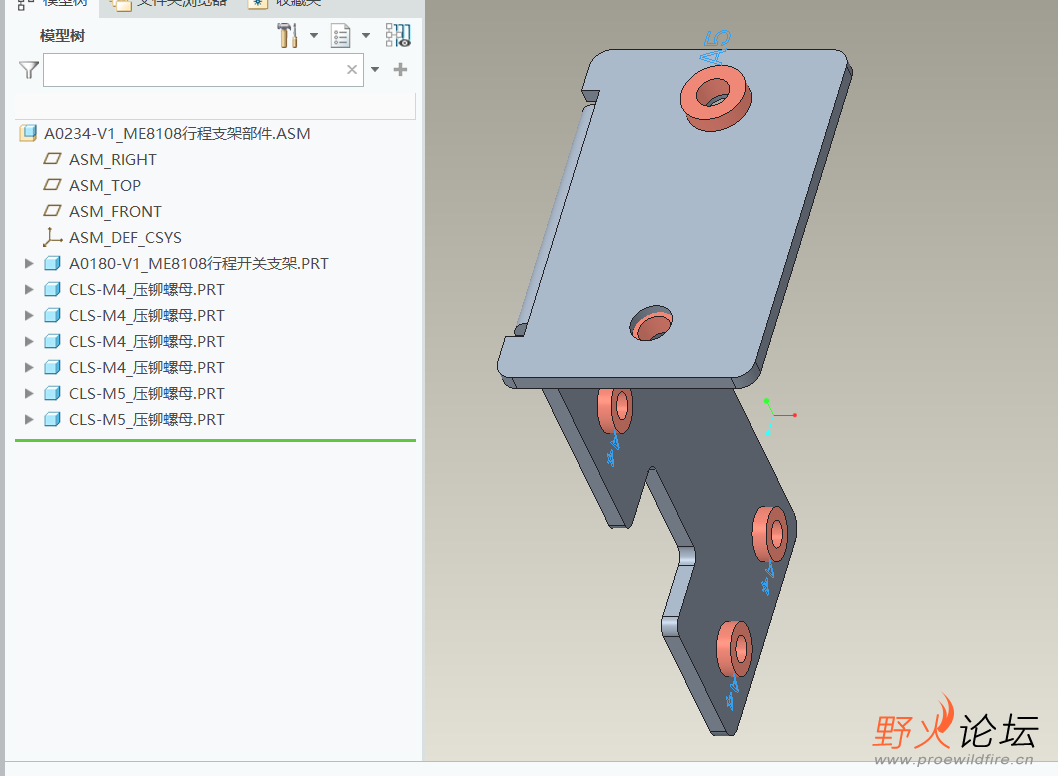

压铆组件自动正反面压标记压铆规格的效果图！

方法如下：

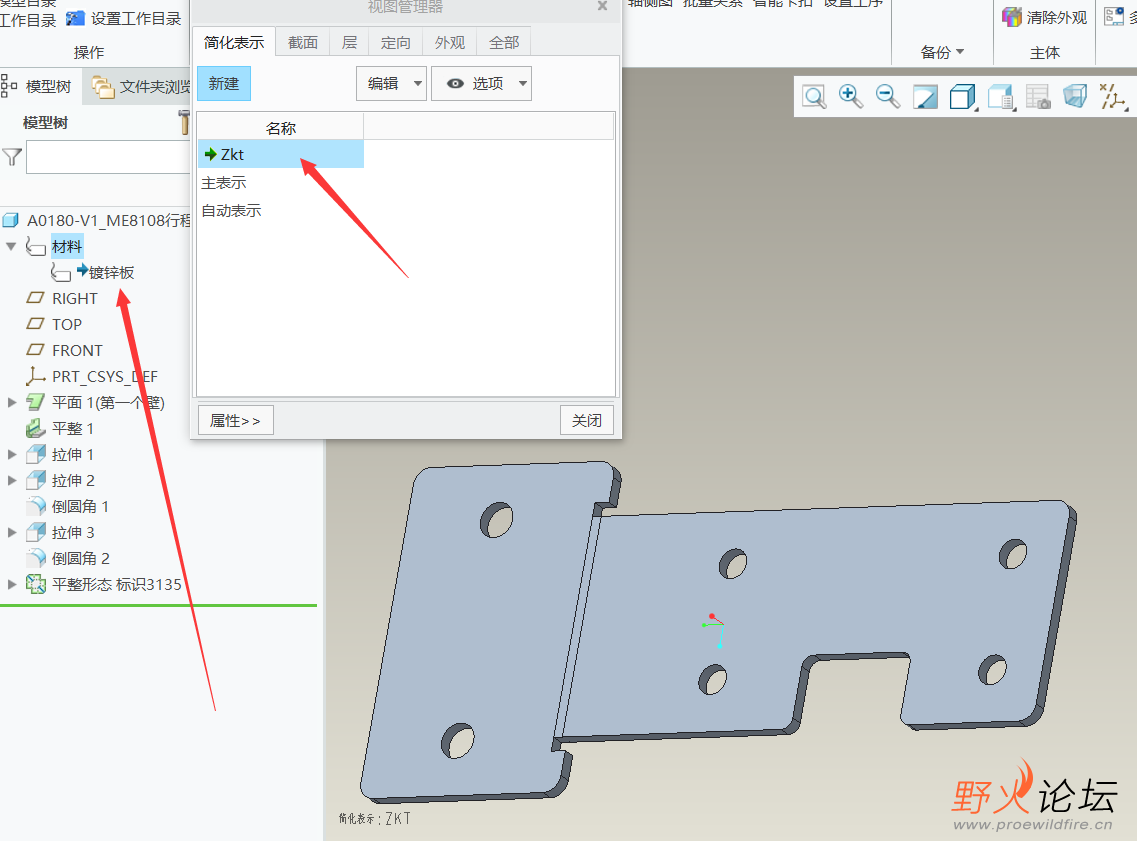

1-1,先把钣金件新建一个平整形态（简化表示，起一个名称，如叫ZKT）,如图：

1-2，这个过程中可以把材料与折弯表导好，再展开，下料的尺寸就对了

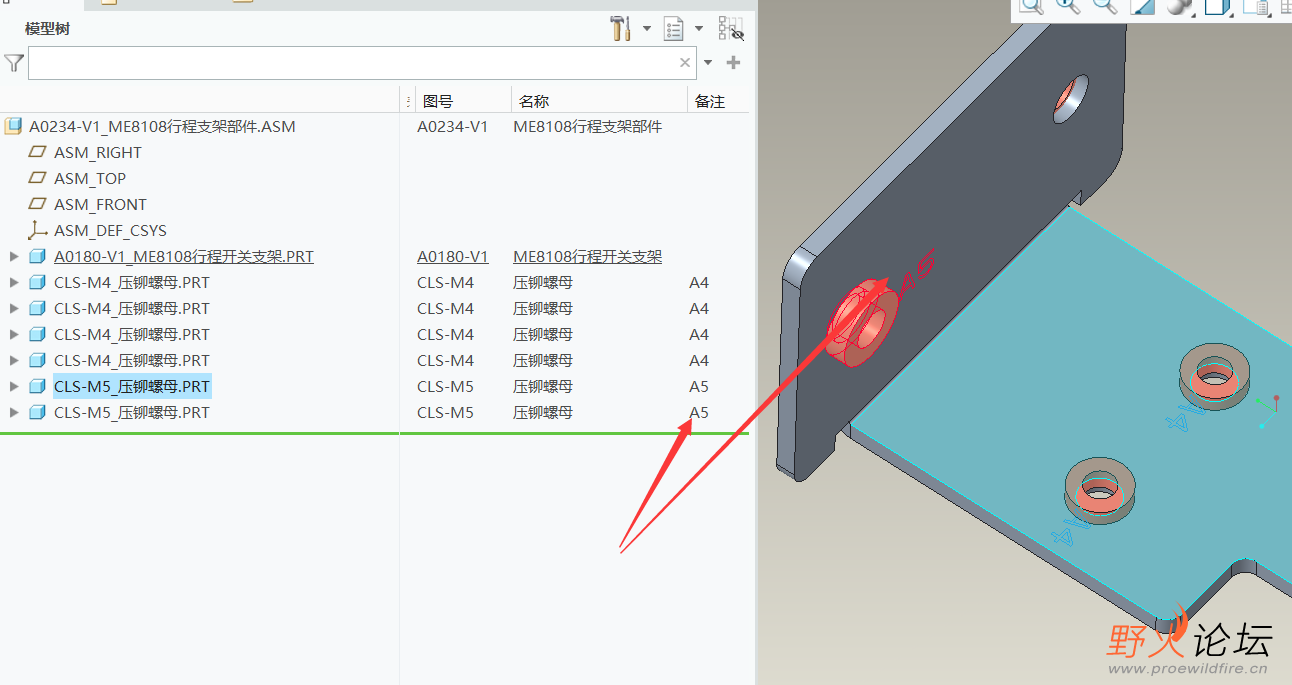

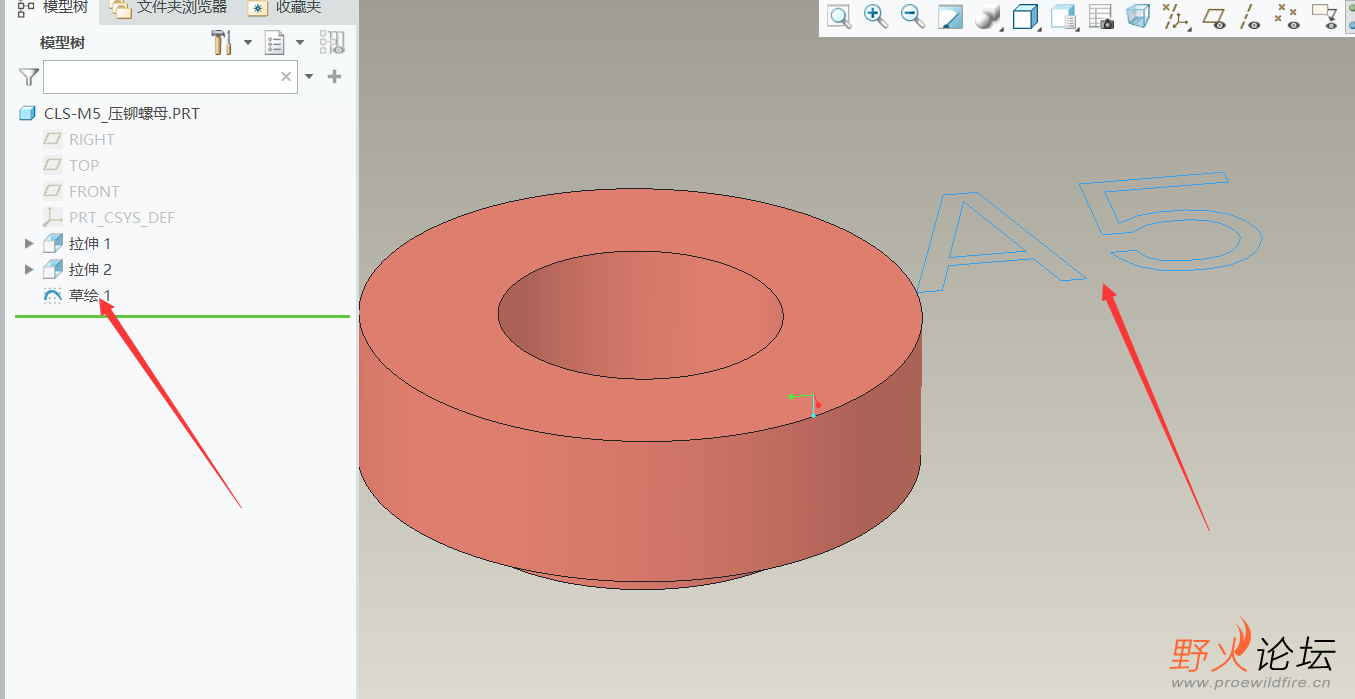

2-1，给每个压铆零件草绘标上标记号、备注号，这样为了可以在工程中体现出来，草绘文件可以引用参数备注，如图，

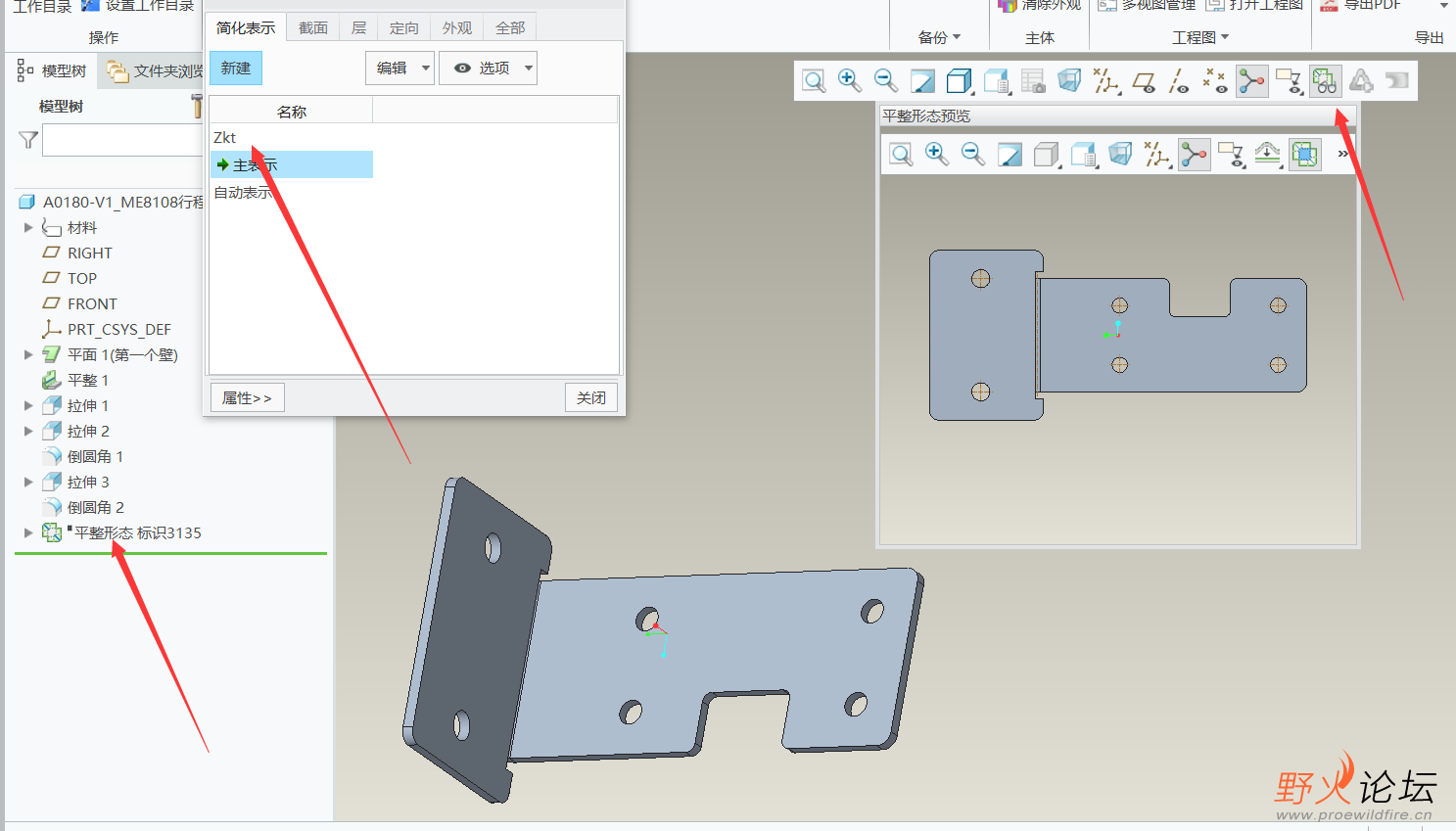

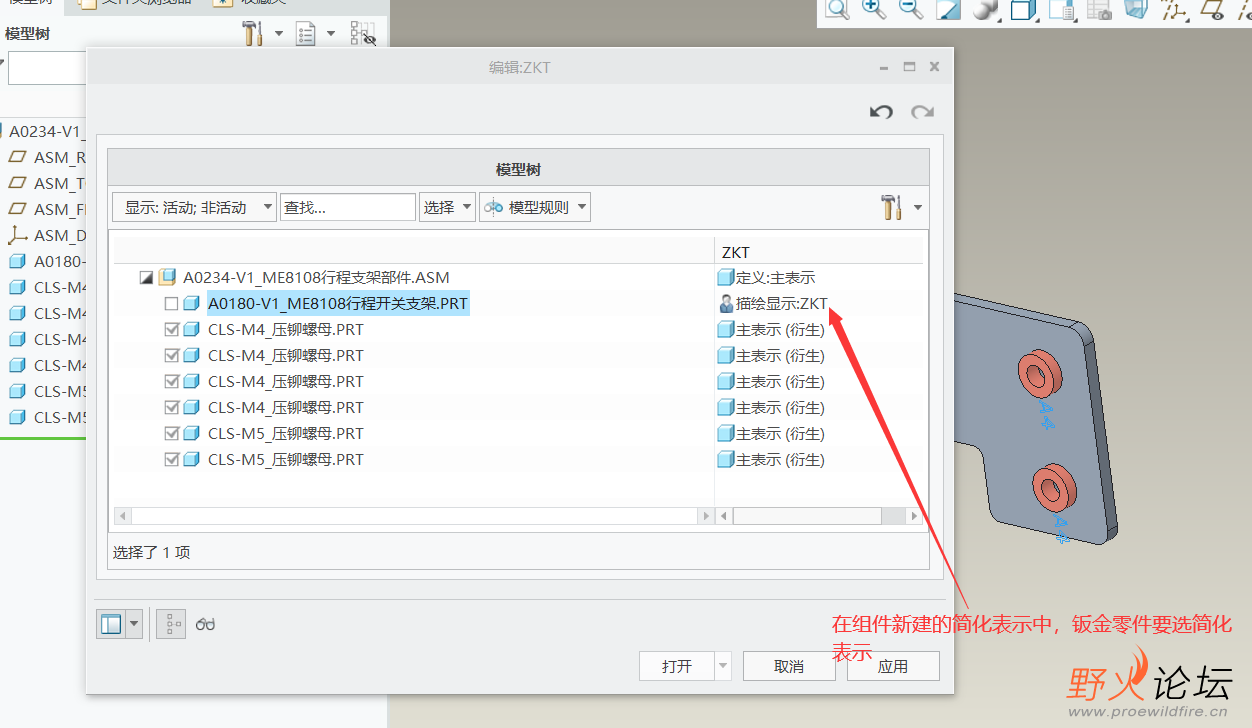

2-2，再返回组件，新建名叫ZKT的简化表示，把钣金零件要简化表示，如图

以上就是组件、零件的准备工程全部完成

以下就是怎么在工程图中更加方便去表达：压铆组件的压铆规格与方向

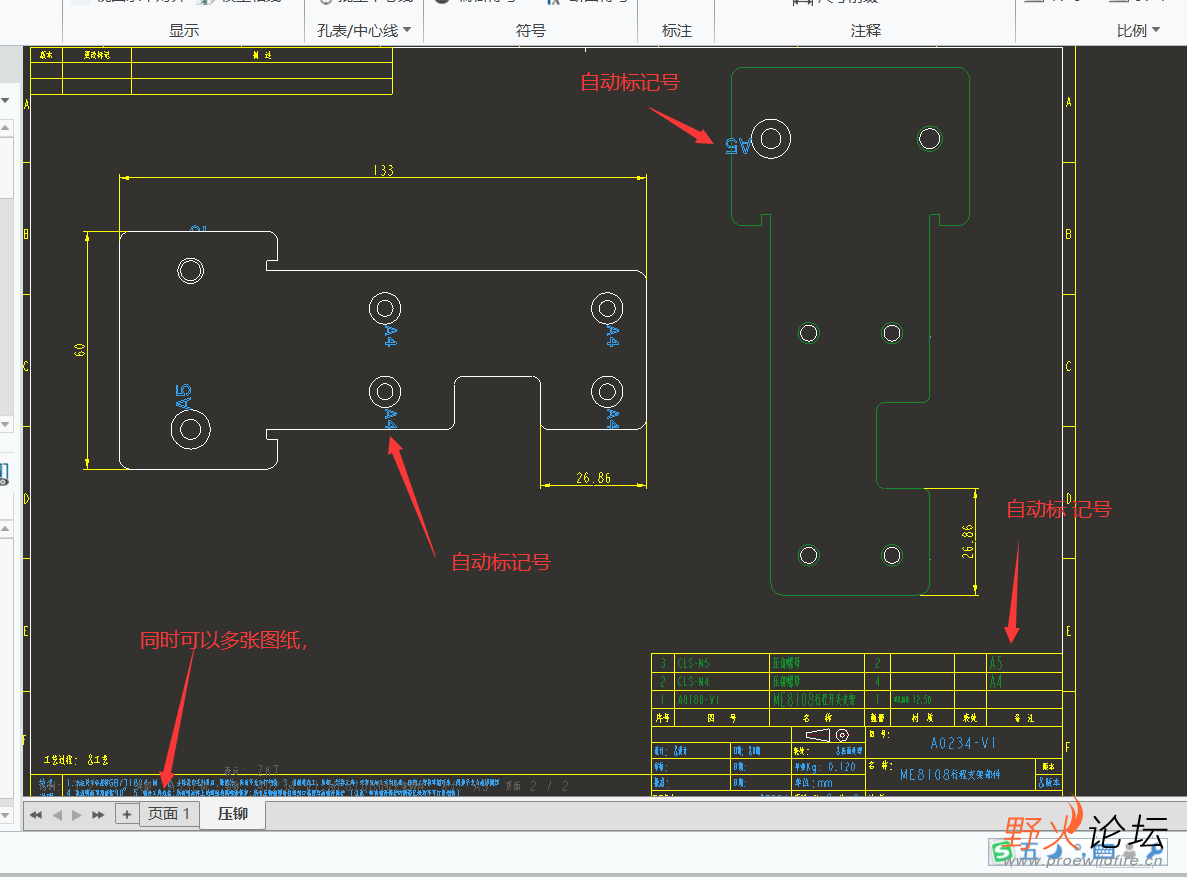

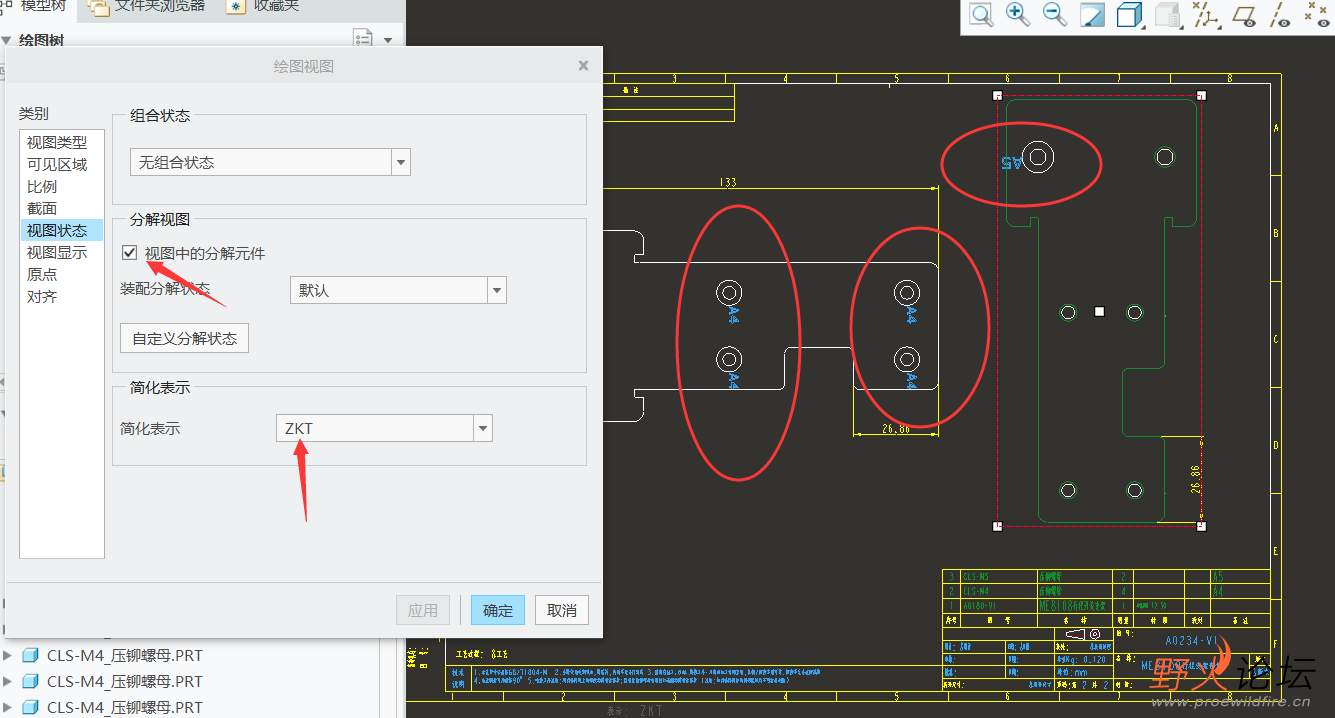

3-1在绘图视图属性中，选分解元件与简化表示，如图，就出来效果！可以多张图纸，正反面压标记压铆规格，

图纸也上传，6.0格式的

压铆组件.rar (495.54 KB, 下载次数: 10)
