钣金件出工程图

vickylee0624 · 发表于 2023-2-27 18:20

客户给的stp的图，钣金件带压柱压母，转钣金要求那些柱子都要弄掉，求教，如何工程图的零件带柱子，展开可以不带，有什么好办法实现嘛？

蛋蛋的叹息 · 发表于 2023-2-27 18:20

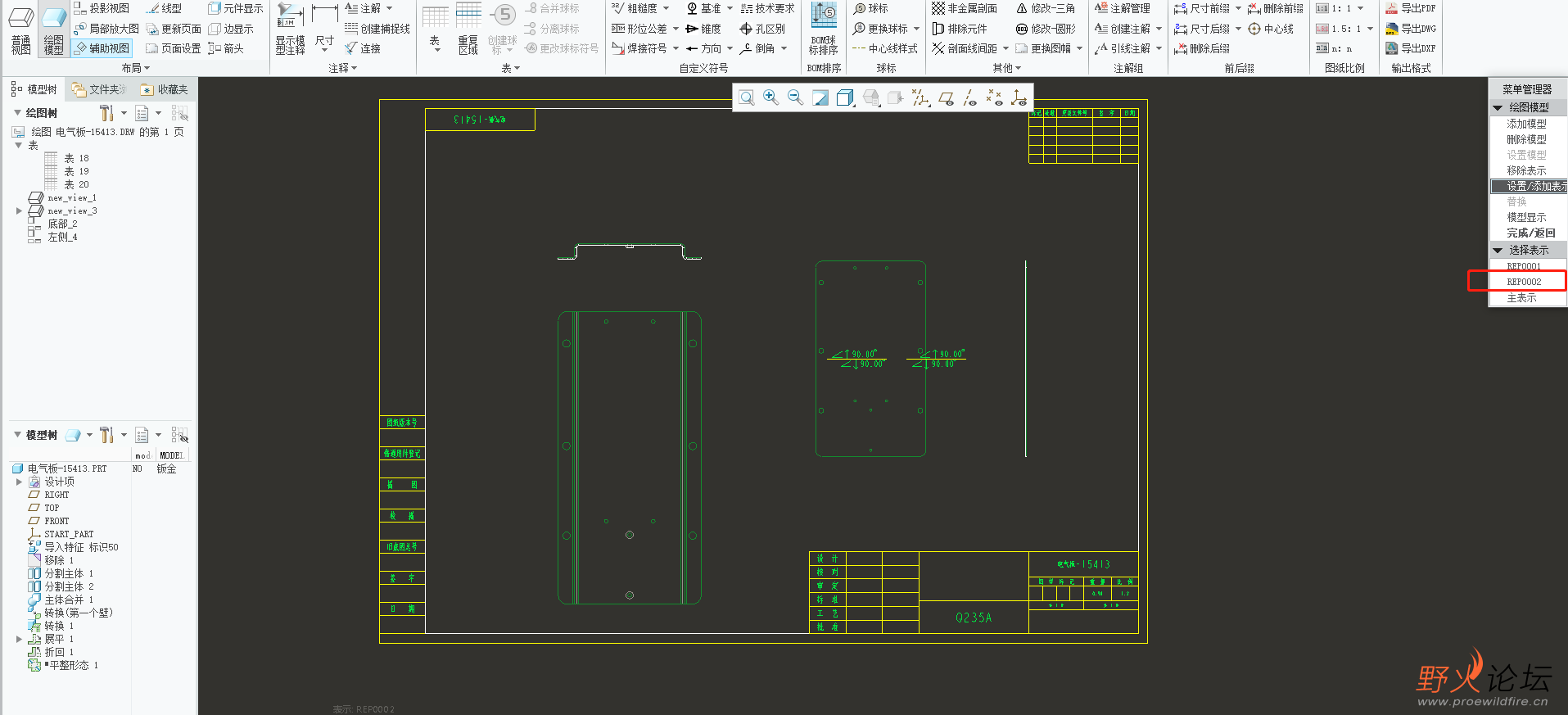

用简化表示，出展开图的时候，打开绘图模型菜单管理器，选择前面设置的简化表示

air2003 · 发表于 2023-2-27 20:00

本帖最后由 air2003 于 2023-2-27 20:04 编辑

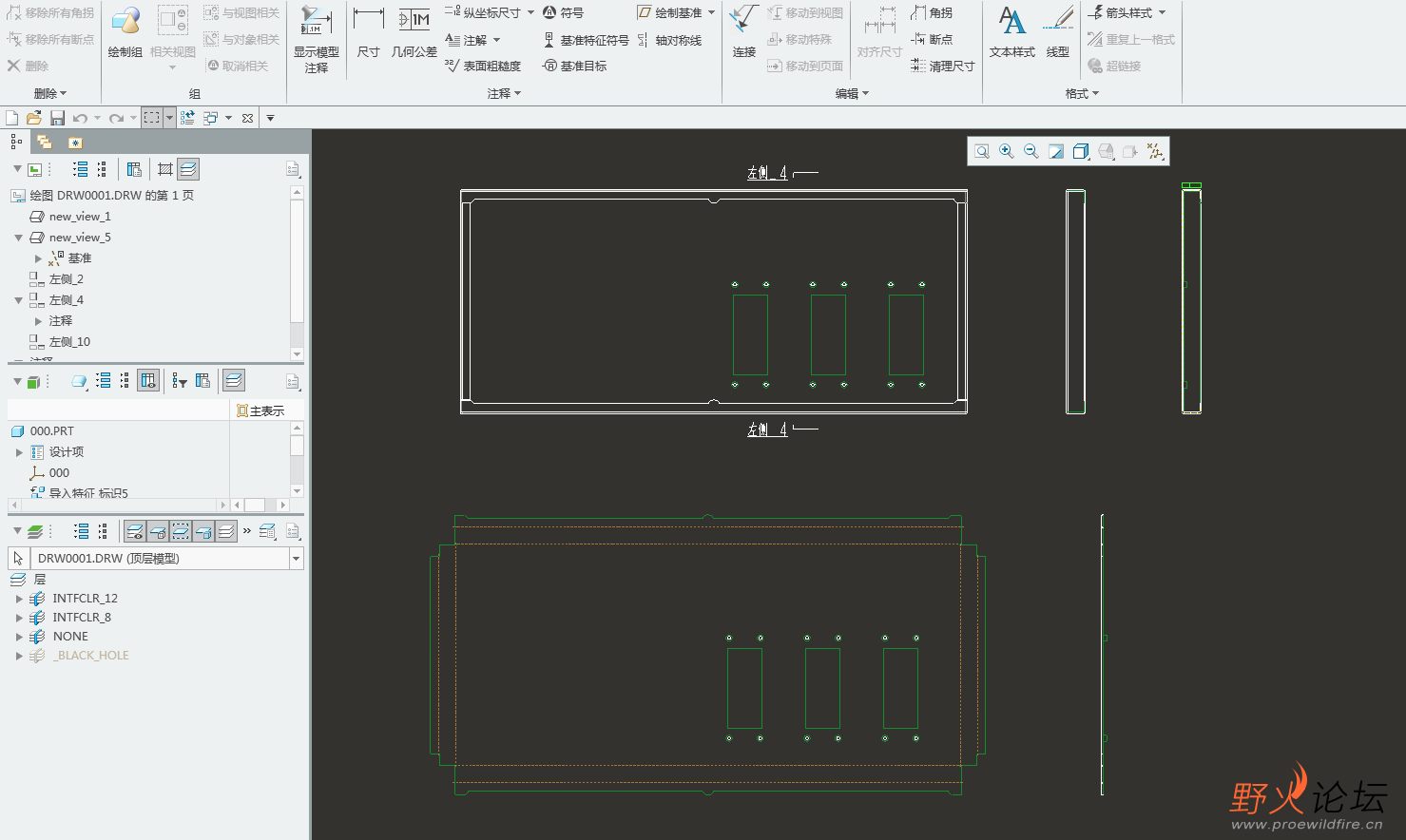

表达的不是很清楚，看看这个是不是你想要的效果；creo7.0以上对这些处理可以识别成型处理，不用移除！

vickylee0624 · 发表于 2023-2-28 07:57

本帖最后由 vickylee0624 于 2023-2-28 08:06 编辑

air2003 发表于 2023-2-27 20:00
表达的不是很清楚，看看这个是不是你想要的效果；creo7.0以上对这些处理可以识别成型处理，不用移除！

我是8.0，如何识别成型？要是客户直接实体画的压柱压母可以识别嘛？如果展开图不要带这些压柱压母只有压铆底孔，工程图带柱子可以实现嘛？

vickylee0624 · 发表于 2023-2-28 14:01

蛋蛋的叹息发表于 2023-2-28 08:38
用简化表示，出展开图的时候，打开绘图模型菜单管理器，选择前面设置的简化表示

方法可行，谢谢，请问可以编辑快捷键嘛、尤其是排除那里，

蛋蛋的叹息 · 发表于 2023-2-28 17:54

vickylee0624 发表于 2023-2-28 14:01
方法可行，谢谢，请问可以编辑快捷键嘛、尤其是排除那里，

应该可以的，我这边没做映射键，所以这个没办法帮你

啊~气 · 发表于 2023-3-3 08:16

蛋蛋的叹息发表于 2023-2-27 18:20
用简化表示，出展开图的时候，打开绘图模型菜单管理器，选择前面设置的简化表示

大神您好，外形尺寸，展开尺寸的关系式写下吗

蛋蛋的叹息 · 发表于 2023-3-4 15:05

啊~气发表于 2023-3-3 08:16
大神您好，外形尺寸，展开尺寸的关系式写下吗

啊~气 · 发表于 2023-3-5 10:03

本帖最后由啊~气于 2023-3-5 10:10 编辑

蛋蛋的叹息发表于 2023-3-4 15:05
你好，可以参照以下链接试下

http://www.proewildfire.cn/forum ... id=173156&highl ...

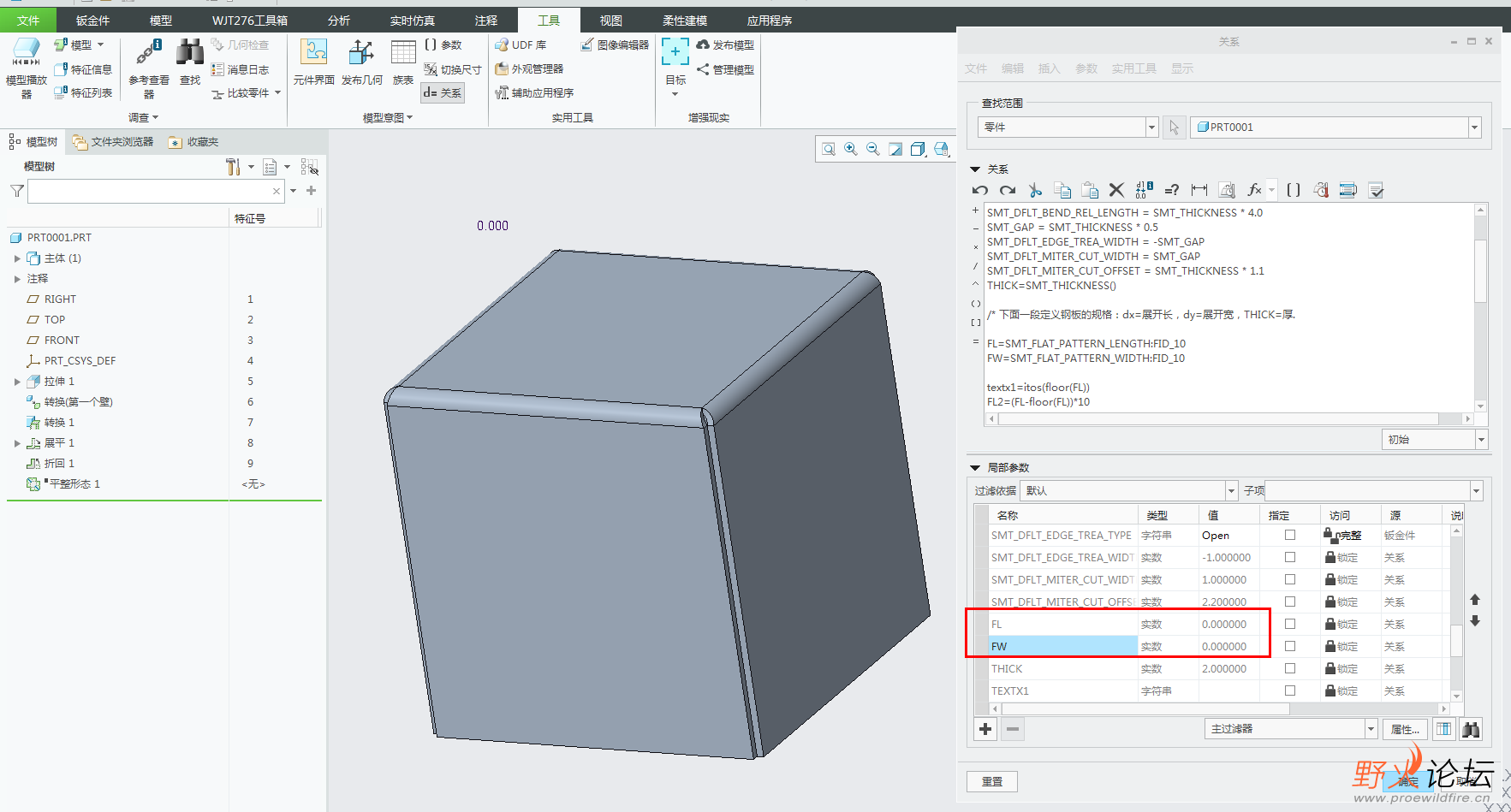

大哥，按照帖子把关系写进去了，关系验证通过，但是参数没反应，不知道哪里错了，我把零件传上来了（creo8.0）。您帮我改改可以吗

蛋蛋的叹息 · 发表于 2023-3-5 10:57

啊~气发表于 2023-3-5 10:03
大哥，按照帖子把关系写进去了，关系验证通过，但是参数没反应，不知道哪里错了，我把零件传上来了（cr ...

应该是特征标识，不是特征号
