工程图中如何去除相交部位剖面线

黄石 · 发表于 2022-10-14 17:13

本帖最后由黄石于 2022-10-14 17:12 编辑

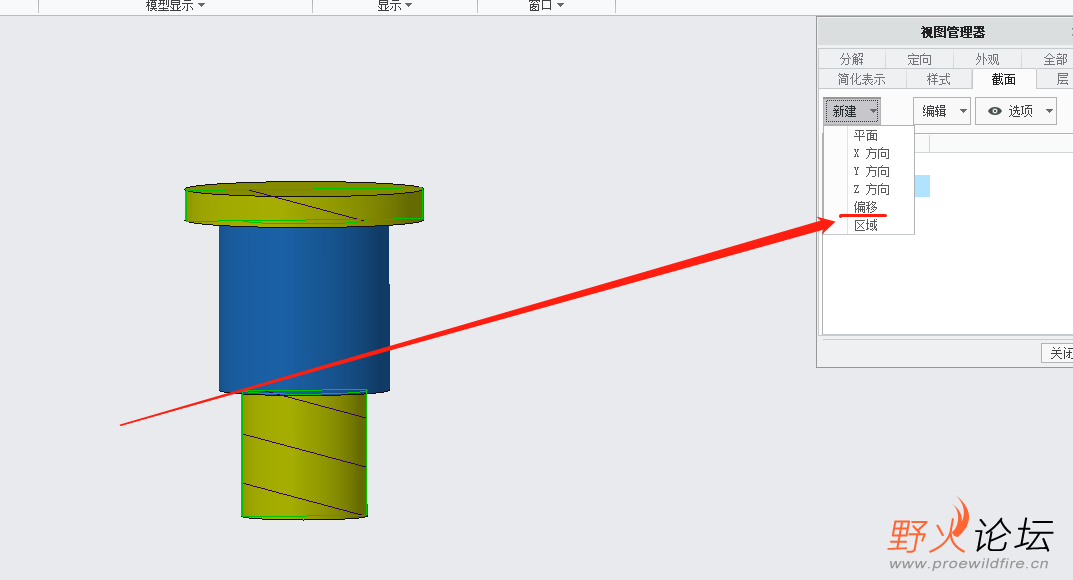

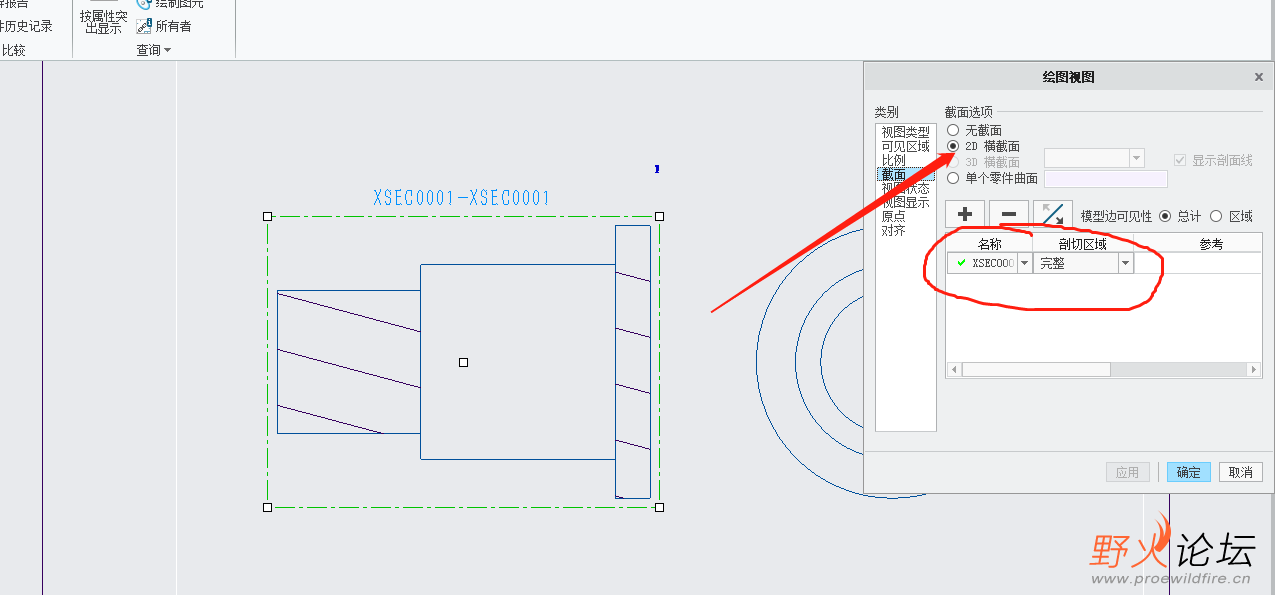

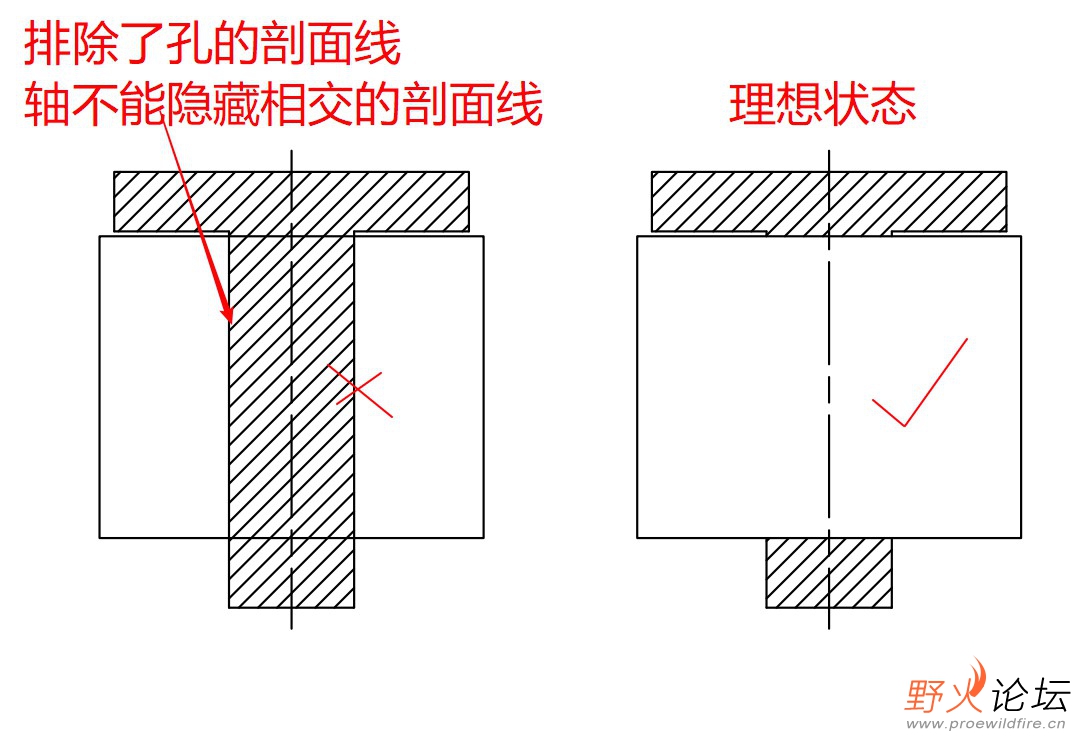

在工程图，两配件相交，

在剖面状态下，不能隐藏相交部份剖面线

请教各位大佬

sunyanwei · 发表于 2022-10-14 18:13

为什么不做成显示套的剖面线，排除销子的剖面线呢？

sunyanwei · 发表于 2022-10-14 18:24

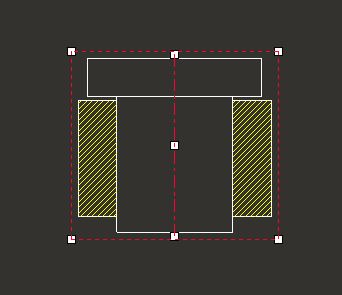

这样不行吗？

1123287551 · 发表于 2022-10-14 19:12

同问，也遇到了相同的问题

fuguangyi · 发表于 2022-10-14 20:07

估计没学过制图，制图标准明确规定：轴、标准件做不剖处理的，

wjwy7579 · 发表于 2022-10-15 09:07

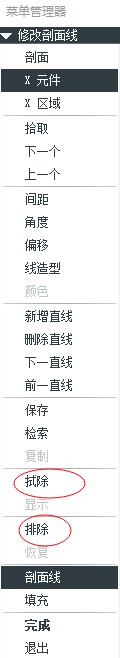

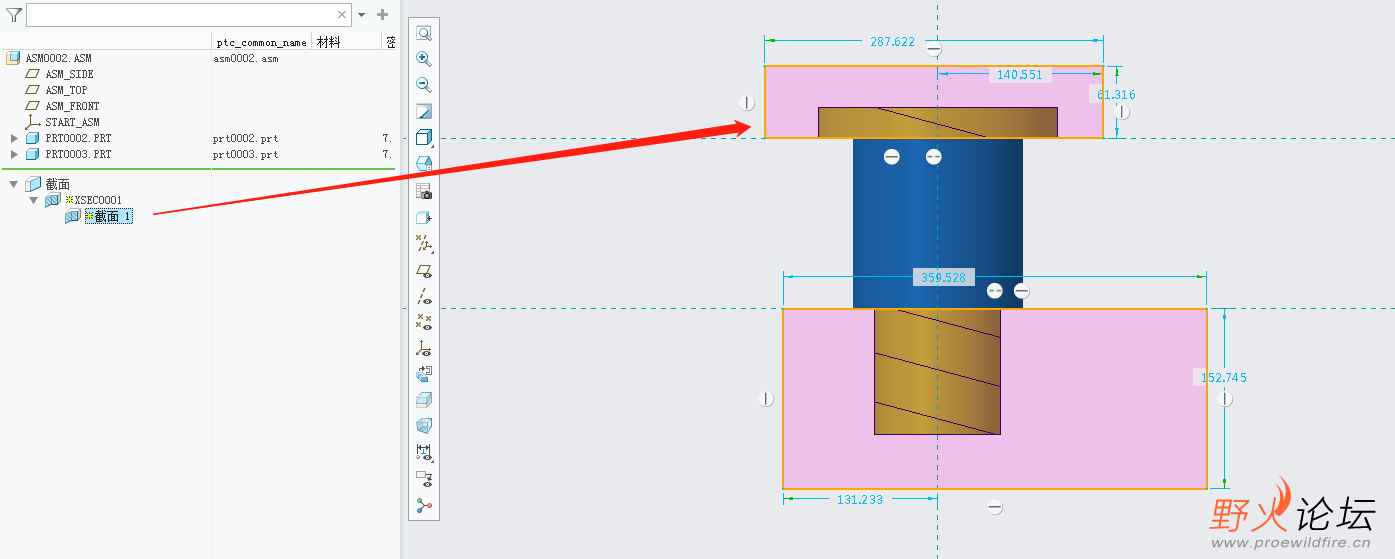

vbvc1 · 发表于 2022-10-15 12:25

学习了

黄石 · 发表于 2022-10-17 08:24

wjwy7579 发表于 2022-10-15 09:07

你这个方法只能在数量少的装配图上用，配件多且重叠上就不能用

wanghenghui · 发表于 2022-10-17 14:06

做剖面的时候排除螺钉即可

黄石 · 发表于 2022-10-17 15:09

wanghenghui 发表于 2022-10-17 14:06
做剖面的时候排除螺钉即可

这个只会螺钉整体的剖面线都去除，不是我想要的效果
