筋工具问题

god_paul

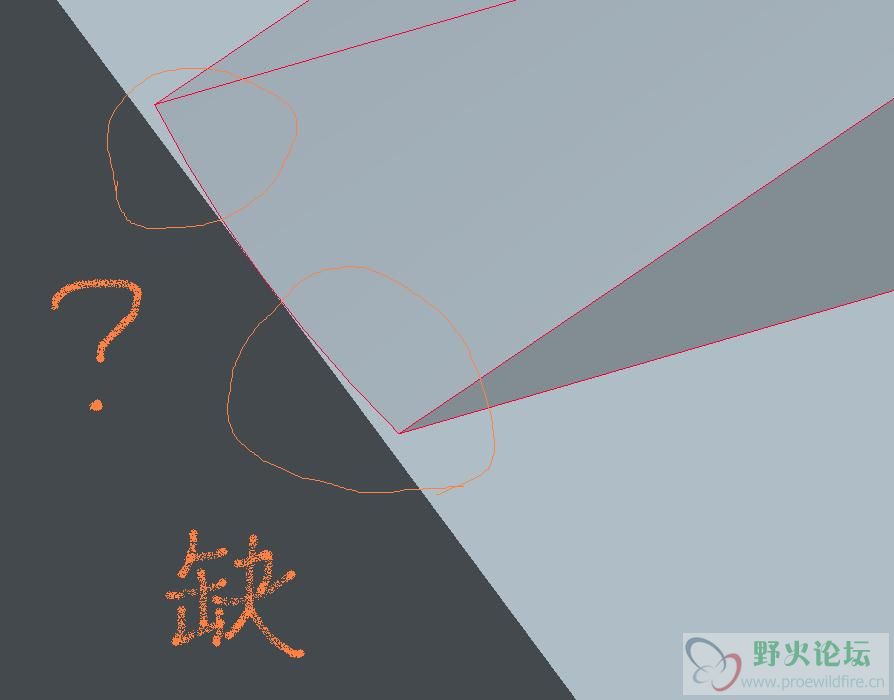

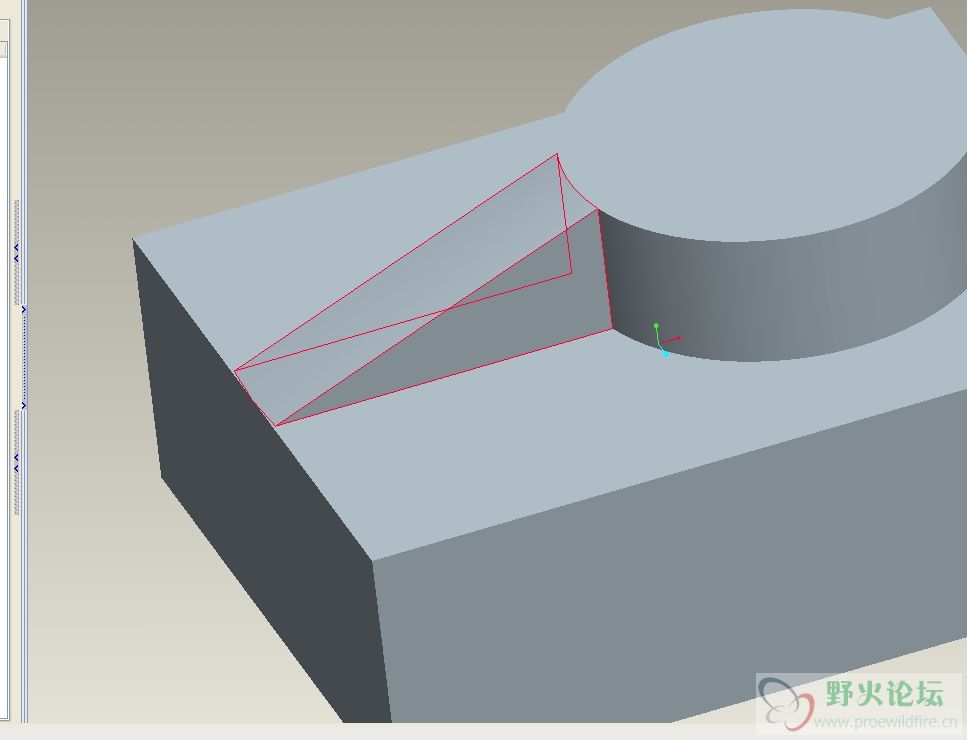

请看图，从圆柱和直线之间添加筋遇到了问题，请各位看看帮助解决，谢谢！

wyw9898

你这是在旋转曲面上创建筋，要求必须在通过旋转曲面的旋转轴的平面上创建草绘。其线端点必须连接到曲面，从而形成一个要填充的区域，就是你画的那个样子，没错啊，主要是因为你那另一端是平面，在这种情况下创建筋的时候一般离边界有段距离，否则另一端应该是同心圆柱面。其形成原理就是选创建一个旋转特征，然后再切减出筋的厚度。

god_paul

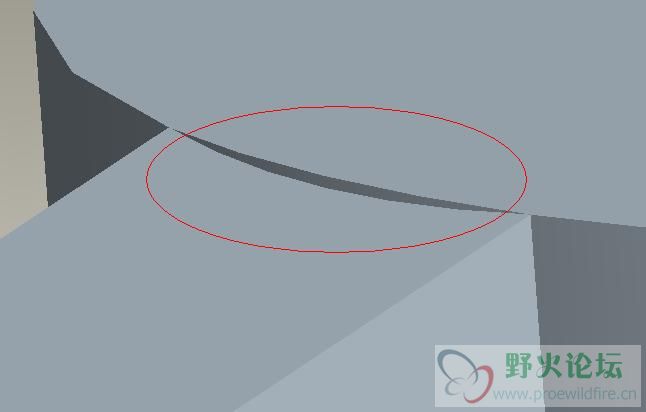

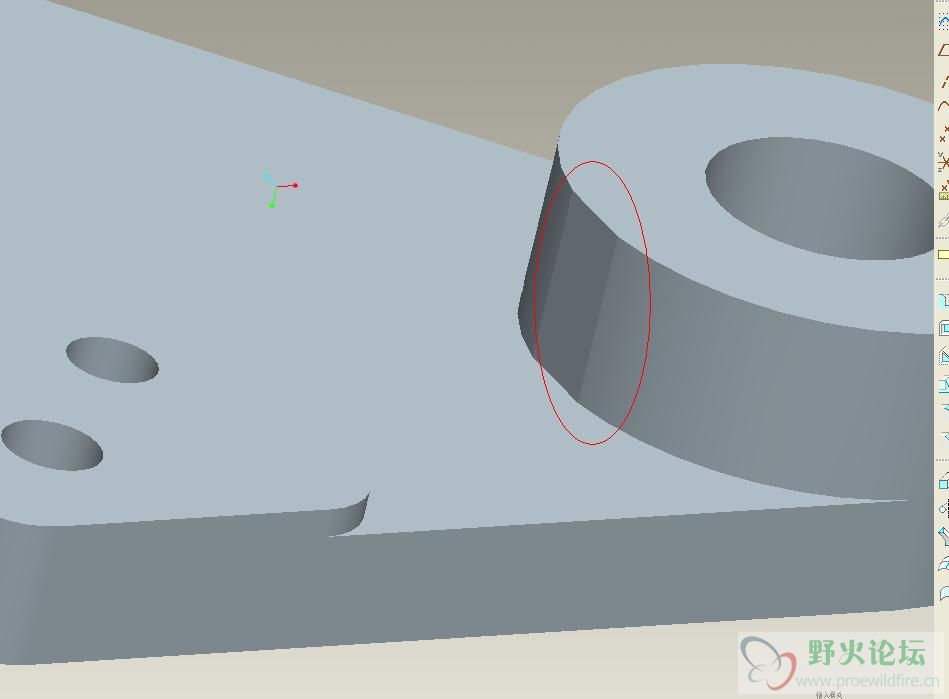

有点明白了，但请看这个筋，画了夸张一点，图1中，创建出来的这种筋肯定不符合图纸要求了，图纸上可没有凸起来的，虽然在这里夸张点，但在工程图中的确会出现2根重叠的线，就是这个错误的筋引起的

god_paul

如果要把这个凸出来的部分切掉，就会把圆柱也切掉的，
但是有一个办法，就是把圆柱体上要添加筋的部分修改成直线，这样，就不会出现了，但是这样有不符合图纸要求了
这种类型的筋在实际中很常见，不知道有没有办法解决呢

wyw9898

谁告诉你这种筋不符合图纸要求了，很好啊，没什么不对的。

野火

PROE的筋就是那样的，如果你要直的可以做一个拉伸特征就行了.

god_paul

原帖由 野火 于 2008-2-13 20:27 发表
PROE的筋就是那样的，如果你要直的可以做一个拉伸特征就行了.

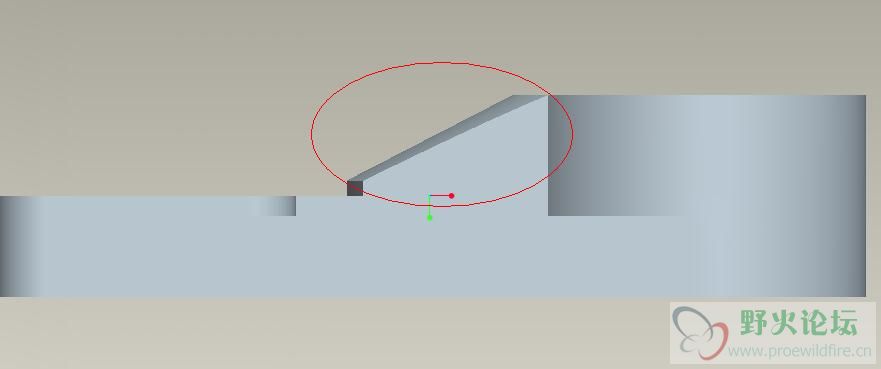

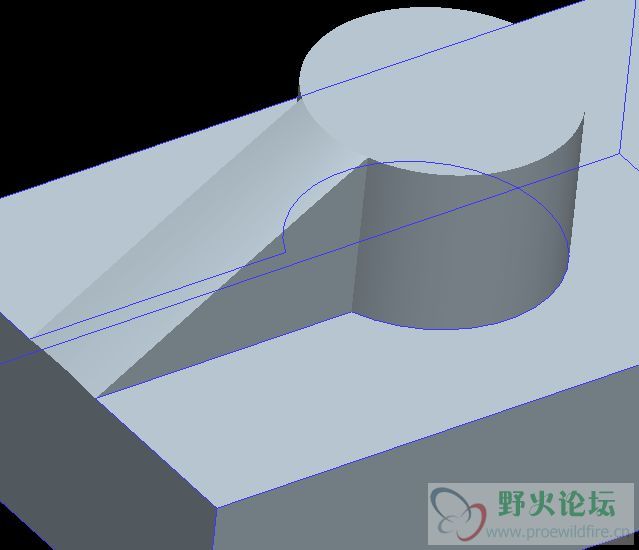

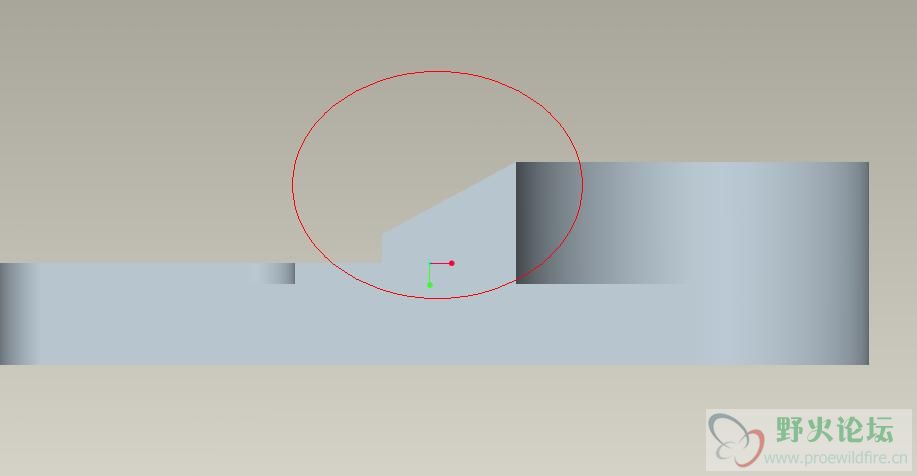

不行的，请看下图
注：草绘时已经选取圆柱表面作为参照面

3911815

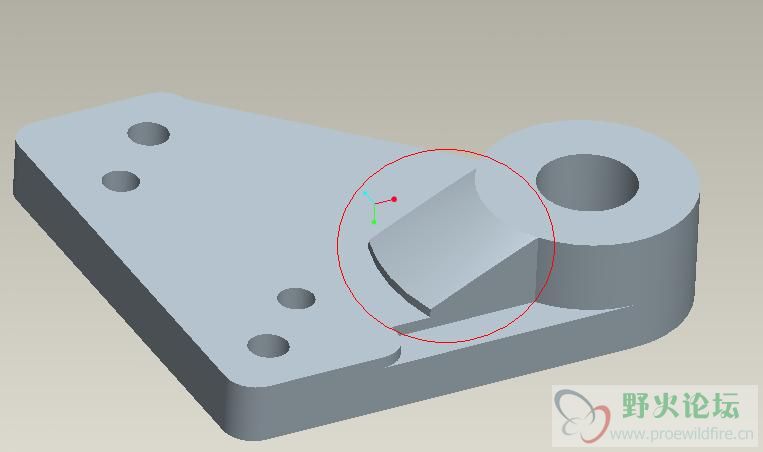

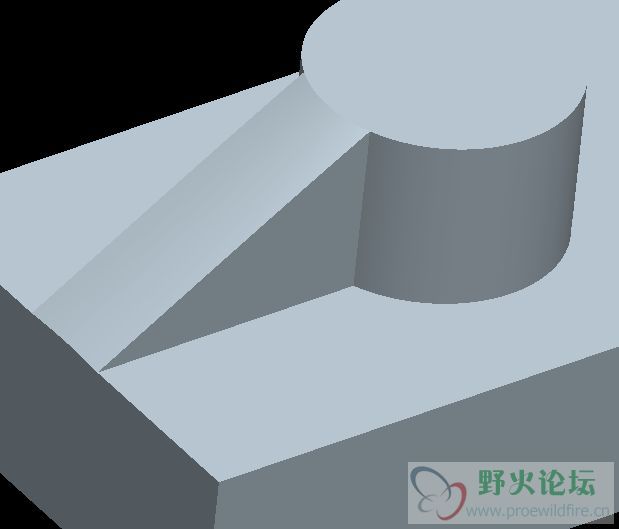

是不是想做成这样啊?

[ 本帖最后由 3911815 于 2008-2-13 23:57 编辑 ]

god_paul

原帖由 3911815 于 2008-2-13 23:56 发表
是不是想做成这样啊?

对阿，你是怎么做到的亚，请赐教

proefan

8楼应该是拉伸做的吧
