齿轮倒圆角倒圆角边选择快捷选边

main90 · 发表于 2022-5-10 11:40

本帖最后由 main90 于 2022-5-11 11:12 编辑

工作中碰到齿轮需要倒圆角，边很不方便选择，手上的工作通过手工选择做完了。做完眼睛酸痛，特意跟各位请教，有无方便的办法提升工作效率。
感谢感谢！

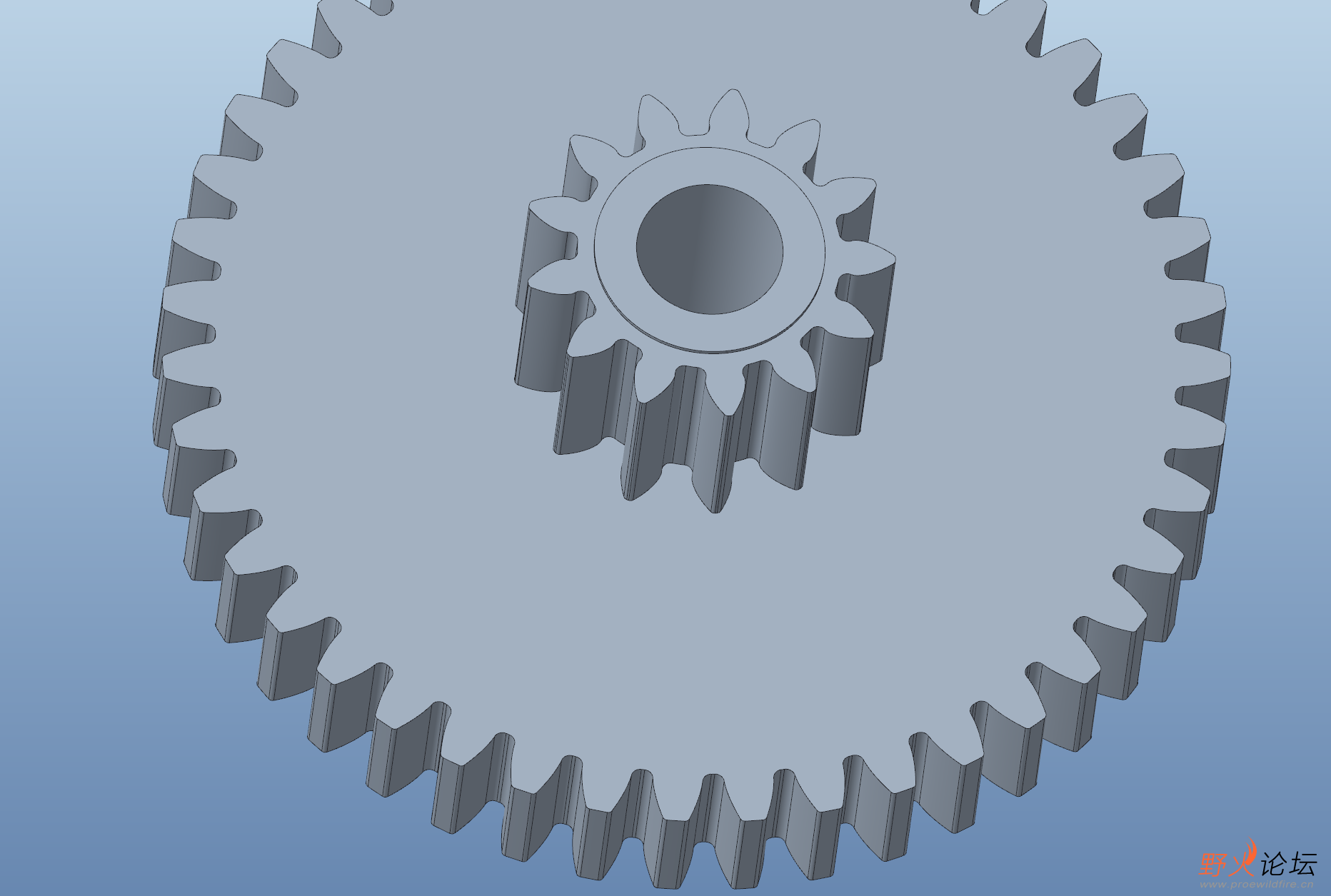

倒好圆角的3D图也附上。

cl.prt.1.zip (755.39 KB, 下载次数: 12)

======================================================================
感谢各位大佬的热心回复！
新补充一点内容

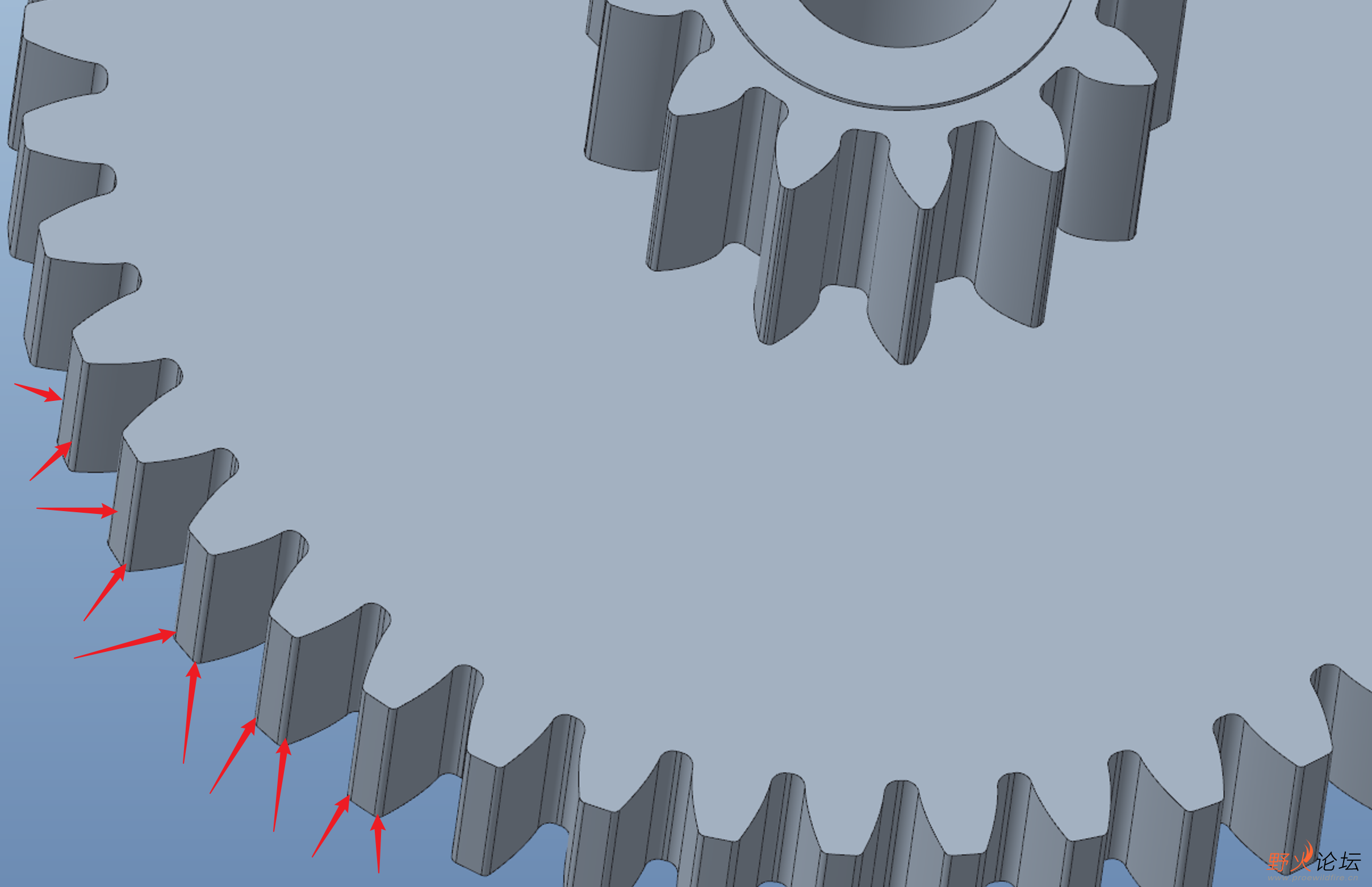

只需要把下图所示，齿顶圆处的两条边线倒圆角。笨方法是一条一条选择，不知道各位有没有更快捷的办法？

=======================================================================
再次补充
根据fuguangyi 大佬的建议，用柔性建模的识别阵列，然后阵列完成了，非常感谢！
完成的档案请看

cl_r.prt.1.zip (934.82 KB, 下载次数: 6)

各位大佬还有其他的方案吗？

a494356431 · 发表于 2022-5-10 11:50

这里切换成边，然后通过鼠标框选去选择会快很多，选完想要的边之后，再点击倒角，OK

钟汉昌 · 发表于 2022-5-10 13:38

高版本可以框选

fuguangyi · 发表于 2022-5-10 13:57

本帖最后由 fuguangyi 于 2022-5-10 14:10 编辑

CL(20220510135514).zip (762.8 KB, 下载次数: 12)
步骤多谢但不会错

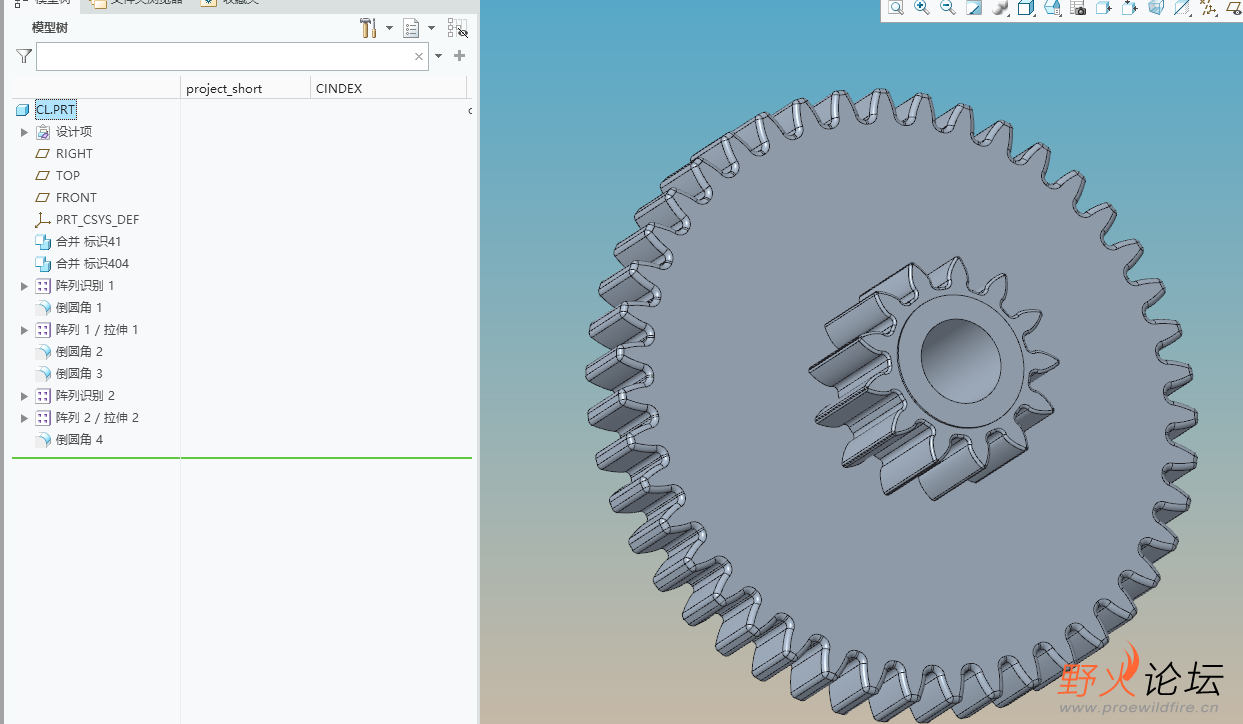

采用柔性建模获取阵列数量
用拉伸倒角
参考列
齿轮两侧倒圆就好做了，选一个边，系统自动全选，倒圆
对于斜齿轮还不适合
还可以用自动倒圆，全部

parkerxbliu · 发表于 2022-5-10 14:03

fuguangyi 发表于 2022-5-10 13:57
步骤多谢但不会错
采用柔性建模获取阵列数量
用拉伸倒角

齿轮不能整这么多R的，一是要符合制造工艺，模具成本，产品精度等

fuguangyi · 发表于 2022-5-10 14:13

parkerxbliu 发表于 2022-5-10 14:03
齿轮不能整这么多R的，一是要符合制造工艺，模具成本，产品精度等

人家可能是塑料齿轮，粉末冶金也不是这样做的，机加工根本不到圆，最多端面用倒角机倒角

parkerxbliu · 发表于 2022-5-10 17:50

fuguangyi 发表于 2022-5-10 14:13
人家可能是塑料齿轮，粉末冶金也不是这样做的，机加工根本不到圆，最多端面用倒角机倒角

接触到塑胶齿轮，除了齿形需要，基本是清角

dingdebin · 发表于 2022-5-11 08:12

parkerxbliu 发表于 2022-5-10 17:50
接触到塑胶齿轮，除了齿形需要，基本是清角

对头，哥在汽配行业混了几十年，还真没见过齿轮两端面的锐边要倒角或者倒圆角的。
如果说塑料齿轮，那么塑料齿轮在注塑前的模子也该是金属的，很难做出来。或者用电火花等方法成本太高。

fuguangyi · 发表于 2022-5-11 10:33

本帖最后由 fuguangyi 于 2022-5-11 11:25 编辑

dingdebin 发表于 2022-5-11 08:12
对头，哥在汽配行业混了几十年，还真没见过齿轮两端面的锐边要倒角或者倒圆角的。
如果说塑料齿轮，那 ...

1.齿顶圆端面倒角，是普通倒角。
2.端面齿廓倒角，是防止齿轮啮合时，端面尖角“崩掉”，尤其是斜齿轮。
3.齿端（大）倒角，直齿轮换挡时，容易进入工作位置（滑移齿轮）。
齿轮倒角的种类很多的。
塑料齿轮开模时电火花自然会形成的，只是，我们设计时可能都不会倒圆

不知道你在汽车行业怎么混的，那么多滑移齿轮，不倒角，移动滑移齿轮不容易滑入

现在很多齿轮齿顶都是采用修圆滚刀加工的，目的就是防止啮合时，蹦齿（也有利于热处理）

只是我们在设计时，因为没有特殊要求，就或略的，把那些作为工艺改善了

main90 · 发表于 2022-5-11 11:40

fuguangyi 发表于 2022-5-10 13:57
步骤多谢但不会错
采用柔性建模获取阵列数量
用拉伸倒角

感谢有你！
柔性建模用得少，还能这么用，长见识了！
