AFX设计中，批量写参、关系式和工程图创建的控制文件

fuguangyi · 发表于 2022-5-7 14:27

本帖最后由 fuguangyi 于 2022-5-7 14:35 编辑

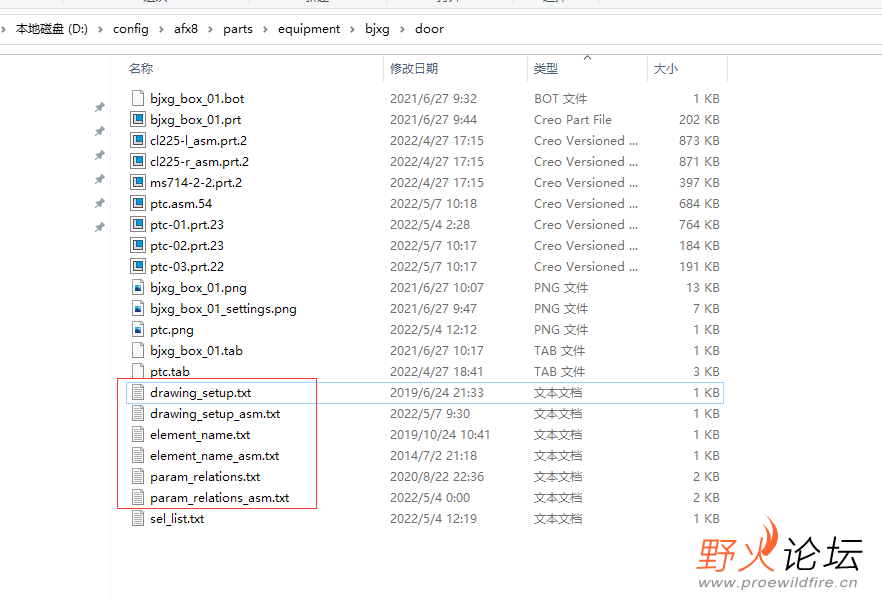

1、afx零件库里每个文件夹里需要写入如下3类6个文件：

param_relations.txt：

/*这个是给零件写关系式的控制文件
NAMING = BUW_NAME
DESIGNATION = BUW_TYPE + " " + BUW_SIZE
PART_DESC  = BUW_NAME
MATERIAL  = BUW_TYPE + " " + BUW_SIZE
CNAME= BUW_NAME + " "+  BUW_SIZE
CINDEX = rel_model_name
CMASS = PRO_MP_MASS
cmat = material_param("cmaterial")
oritext = "_"
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp+"." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "."+  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
Endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "."+  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
Endif

param_relations_asm.txt：

/*给组价关系式的控制文件
CINDEX = rel_model_name
CMASS = PRO_MP_MASS
cname= ptc_common_name
PROJECT_SHORT = rel_model_name
PROFILE_NUMBER=0
SUBASM_NUMBER=0
oritext = "_"
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp+"." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "."+  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX=tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
Endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "."+  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
endif
if search(CINDEX,oritext)>1
tmp = extract(CINDEX,1,search(CINDEX,oritext)-1)
CINDEX = tmp + "." +  extract(CINDEX,search(CINDEX,oritext)+1,String_length(CINDEX)-search(CINDEX,oritext))
Endif

element_name.txt：

/*给零件写自动文件名的控制文件
SUBASSEMBLY_NAME#-#ELEMENT_NUMBER

element_name_asm.txt：

/*给组件写自动文件夹名的控制文件
PROJECT_SHORT#_#ELEMENT_NUMBER

drawing_setup.txt：

/*给零件写自动控制批量工程图加图框的控制文件
DRAWING_FORMAT_NAME  gb_a4
GENERAL_VIEW +XY
TOP_VIEW 1
RIGHT_VIEW 1
BOTTOM_VIEW 1

drawing_setup_asm.txt：

/*给组件写自动控制批量工程图加图框的控制文件
DRAWING_FORMAT_NAME  gb_a3_ASM
GENERAL_VIEW +XY
TOP_VIEW 1
RIGHT_VIEW 1
BOTTOM_VIEW 1

游客，如果您要查看本帖隐藏内容请回复

zpjmaster · 发表于 2022-5-7 15:40

学海无涯苦作舟，在下佩服

hnymzb · 发表于 2022-5-7 15:44

AFX设计中，批量写参、关系式和工程图创建的控制文件

npicem · 发表于 2022-5-7 15:46

AFX控制文件

805709075 · 发表于 2022-5-7 16:00

谢谢分享

秋仔 · 发表于 2022-5-7 16:13

感谢分享

2475413890 · 发表于 2022-5-7 16:26

谢谢分享

w2058 · 发表于 2022-5-7 16:36

瞧瞧这个

chswinner · 发表于 2022-5-7 16:39

学海无涯苦作舟，在下佩服

风来风去 · 发表于 2022-5-7 16:44

学习下！！
