STP文件导入转工程图时有粉色线条

稳健上班族 · 发表于 2022-2-11 10:03

如题所属
我想在工程图中去除这个粉色的导入特征标识

稳健上班族 · 发表于 2022-2-11 10:05

我的软件版本是creo4.0m10，第一张图是使用线框模式看，第二张图是在工程图中该件位于上板下方，但是没有被隐藏。

稳健上班族 · 发表于 2022-2-11 10:05

STP原件在附件

cfh526 · 发表于 2022-2-11 10:07

都有的吧

稳健上班族 · 发表于 2022-2-11 10:44

cfh526 发表于 2022-2-11 10:07
都有的吧

那工程图不能隐藏的线很麻烦啊

x87515 · 发表于 2022-2-11 10:48

把粉红色面在模型树建层隐藏，如果在工程图上还显示，就在工程图模型树里把那个层隐藏

稳健上班族 · 发表于 2022-2-11 10:55

x87515 发表于 2022-2-11 10:48
把粉红色面在模型树建层隐藏，如果在工程图上还显示，就在工程图模型树里把那个层隐藏

隐藏就整个面都隐藏了，你可以下附件试一下

tbg1yb · 发表于 2022-2-11 11:29

都不是实体，修补一下破面

稳健上班族 · 发表于 2022-2-11 11:38

tbg1yb 发表于 2022-2-11 11:29
都不是实体，修补一下破面

我去试试

weylinlin · 发表于 2022-2-11 12:13

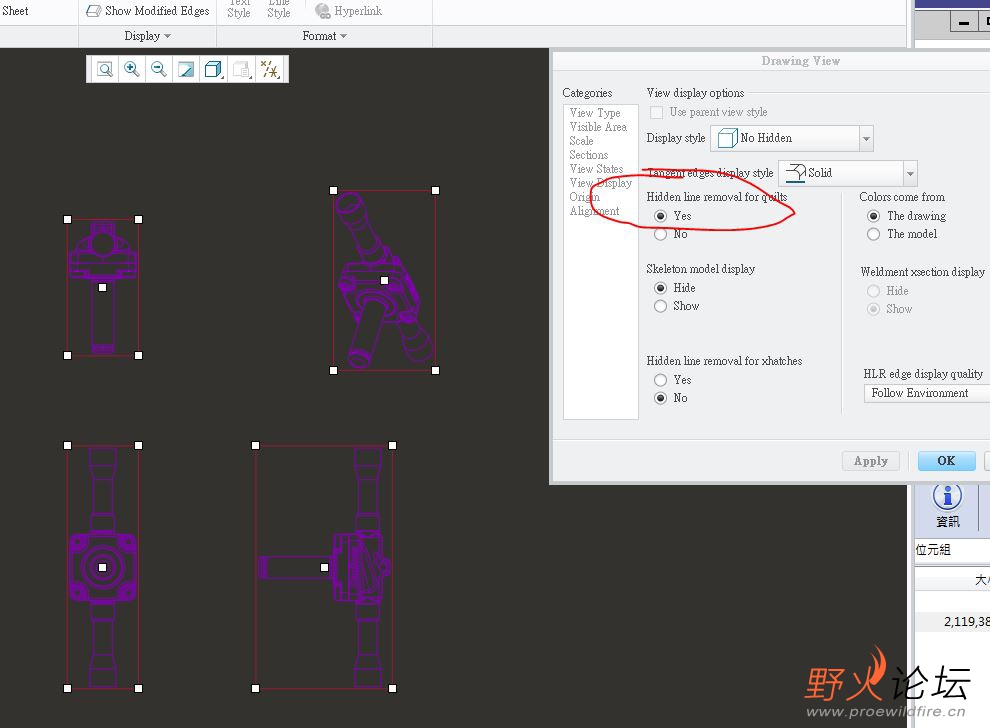

線條顏色有被定義的，紫色是面組，粉紅色是開放曲面。
會出現紫色(粉紅色)，是因為不是實體，也就是有破面。

工程圖選項可以修改如下，
