就想问问，drw可以手动绘制剖切线吗

AlissaTian · 发表于 2021-11-26 11:32

就想问问，drw可以手动绘制剖切线吗？不是点击被剖视图添加剖切线的那种
就像CAD里一样...

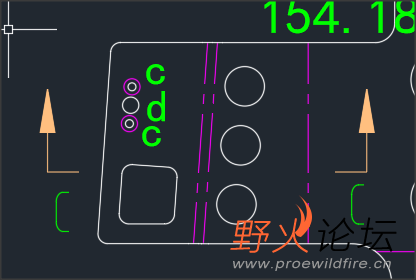

Snap 2021-11-26 at 11.32.10.png

qqhhdd · 发表于 2021-11-26 12:30

会的老铁分享一下

zhourui1950 · 发表于 2021-11-26 13:12

可以，需要在工程图草绘里手动草绘边界，然后用剖面线填充命令。

tbg1yb · 发表于 2021-11-26 13:12

可以，在草绘里面，先把要绘制剖切面的截面用草绘线封闭起来，选择封闭的草绘线点击剖面线/填充这命令就可以了

Justry23 · 发表于 2021-11-26 13:40

学习一下

wuwubaibai · 发表于 2021-11-26 19:03

目前就我知道只能使用工程圖草繪
但這問題在更新的時候還滿有問題的
而這在DRW裡面做這樣的都不可能比在CAD快速
在CAD裡面做3秒鐘~drw可能要3分鐘

fuguangyi · 发表于 2021-11-26 19:36

wuwubaibai 发表于 2021-11-26 19:03
目前就我知道只能使用工程圖草繪
但這問題在更新的時候還滿有問題的
而這在DRW裡面做這樣的都不可能比在C ...

cad里画个剖面符号箭头3秒，剖视图要画多长时间？creo显示剖箭头，也就是显示一下

暗菩提 · 发表于 2021-11-26 20:32

本帖最后由暗菩提于 2021-12-2 15:36 编辑

剖切线可以在绘图选项里任意调整，有国际标，国标，日标，德标等，配合打断，可以得到相应的样式。当然用定义符号也可以自己画。
剖面线双击剖面线就可以很方便的调整。
autocad的话，如果是自己画当然是随意的，但如果3D数模配合布局出图，剖切线样式好像只有图示一种，当然中间的线的有无，线样式还是可以调的。
也可能可以调，如有请知晓的坛友指点。

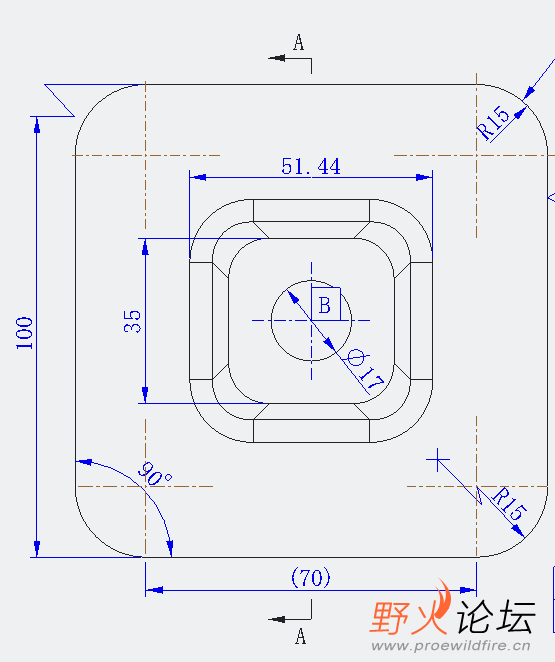

图是自己的练习。

tbg1yb · 发表于 2021-11-27 09:08

fuguangyi 发表于 2021-11-26 19:36
cad里画个剖面符号箭头3秒，剖视图要画多长时间？creo显示剖箭头，也就是显示一下

CAD可以用外挂，贼快，出图还是CAD方便快捷，就是不利于后期修改
