3D图尺寸标注浅谈

wz1103 · 发表于 2021-11-25 11:54

本帖最后由 wz1103 于 2021-11-25 11:55 编辑

立体标注纳入ISO规范,但目前还很少使用，偶尔在文件交流中也会使用一下。

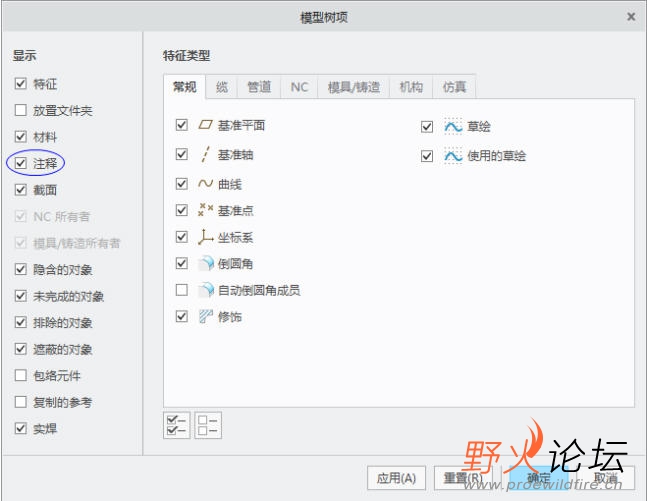

1.在模型树列表中，勾选注释项，使注释在模型树中显示。

2.打开视图中“注释显示”开关，使标注的尺寸可以显示出来。

3.注释/注释平面，选择待标注尺寸的注释平面/尺寸，选择几何特征标注尺寸。

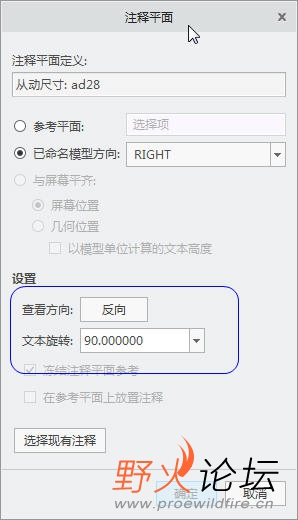

4.调整尺寸方向以方便阅读，右击尺寸，在跳出的对话栏选择“更改方向”，

在注释平面对话框中，更改设置查看方向和文件旋转。

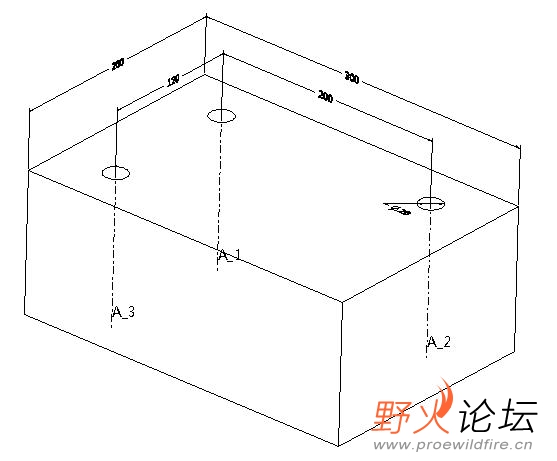

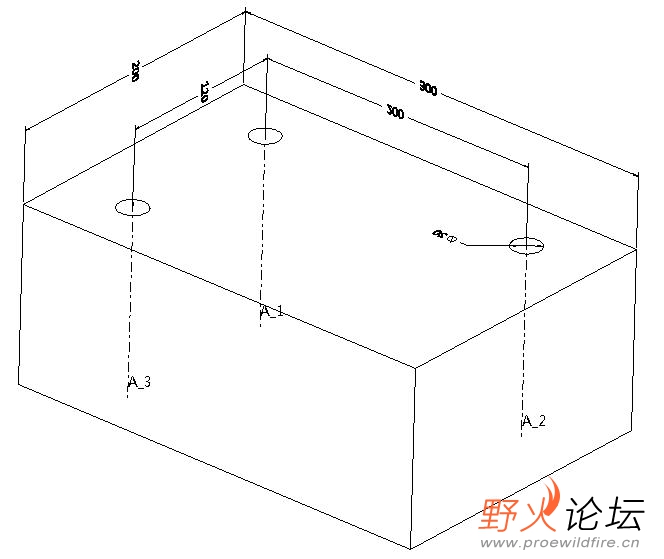

方向调整后，如下图。

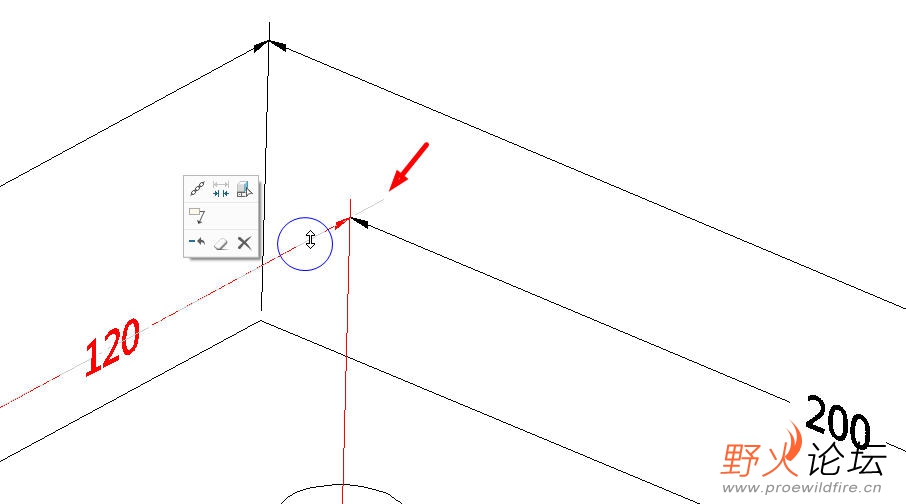

5.尺寸对齐的方法/技巧，拖动尺寸上下移动，它会自动捕捉到相邻共线的尺寸并在尺寸后面延伸出一个小尾巴，表示已对齐，如下图所示。
