creo里面如何实现如图所示标注

hefen25 · 发表于 2021-8-30 11:14

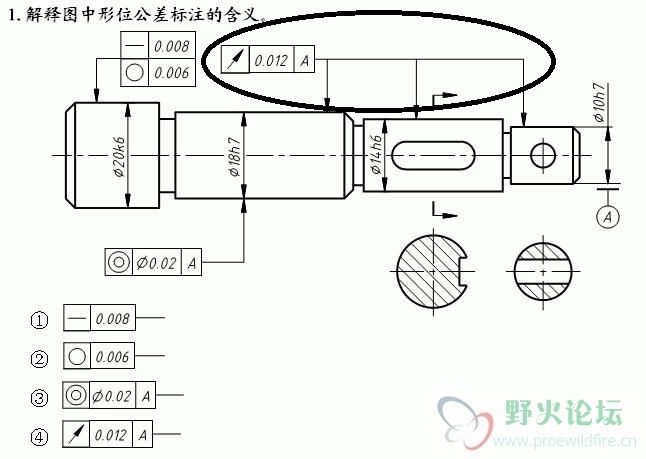

creo里面如何实现如图所示黑色椭圆圈内的标注方式?

暗菩提 · 发表于 2021-8-30 11:14

hefen25 发表于 2021-8-30 21:03
你好，能否提供下源文件，我看下吗？我的creo5.0界面不同。

3.0的源文件

d33 · 发表于 2021-8-30 13:13

和同轴度差不多，小于0.012

hefen25 · 发表于 2021-8-30 13:55

d33 发表于 2021-8-30 13:13
和同轴度差不多，小于0.012

这种组合垂直的标注怎么做出来的？

bazingasir · 发表于 2021-8-30 14:05

你是说必须是正交方式的指引线吗？公差标注按住Ctrl可以多选，指引线可以插入角拐。

daxiongtegd · 发表于 2021-8-30 14:35

等高手解决，要学习下！

啸海流沙 · 发表于 2021-8-30 15:40

本帖最后由啸海流沙于 2021-8-30 15:41 编辑

圆跳动，以右边直径10的轴为参考基准，工件旋转时另外三个圆轴任意圆周部分的跳动，即旋转部件时测量值的跳动范围。用注解去慢慢标“@[↗@]@[0.012@]@[A@]”条条大路通罗马

hefen25 · 发表于 2021-8-30 15:47

啸海流沙发表于 2021-8-30 15:40
圆跳动，以右边直径10的轴为参考基准，工件旋转时另外三个圆轴任意圆周部分的跳动，即旋转部件时测量值的跳 ...

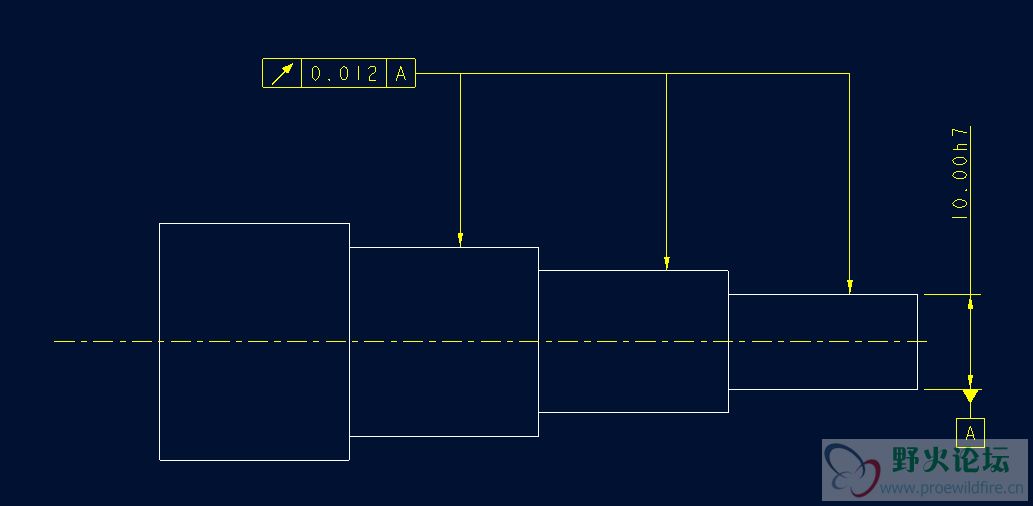

你好，三个垂直正交引线是怎么做出来的？

hefen25 · 发表于 2021-8-30 16:07

bazingasir 发表于 2021-8-30 14:05
你是说必须是正交方式的指引线吗？公差标注按住Ctrl可以多选，指引线可以插入角拐。

可以这样，但是不好调成正交形式。

啸海流沙 · 发表于 2021-8-30 17:14

本帖最后由啸海流沙于 2021-8-30 17:16 编辑

hefen25 发表于 2021-8-30 15:47
你好，三个垂直正交引线是怎么做出来的？

创建三个法向引线注释拉来叠起来就好，其中一个输数据要求，另外两个空格无文字就好了。可能有人有更好解决方案，我这个方案结果达成了
