[原创] PROE5.0管道布置的基本方法,希望大神路过指正

[复制链接]

39

主题

310

回帖

14

威望

工程师

Rank: 3Rank: 3

积分
434
发表于 2021-8-15 10:15 | 显示全部楼层 |阅读模式
本帖最后由 yellowqc 于 2021-8-15 10:35 编辑

因为不久前换了工作,突然要用到管道布置,来论坛学,上百度查,都看了个云里雾里。
结合各方面资料看了一些日子,总结了一点点入门皮毛,希望给有同样困惑的新手们一点点帮助。

管道布置,其实分为三步:
1.创建接头点位
2.创建管线库
3.布置管线
下面详细说明。

1.创建接头点位。
      管道布置在于你这根管子从哪儿来到哪儿去,所以需要起点和终点。

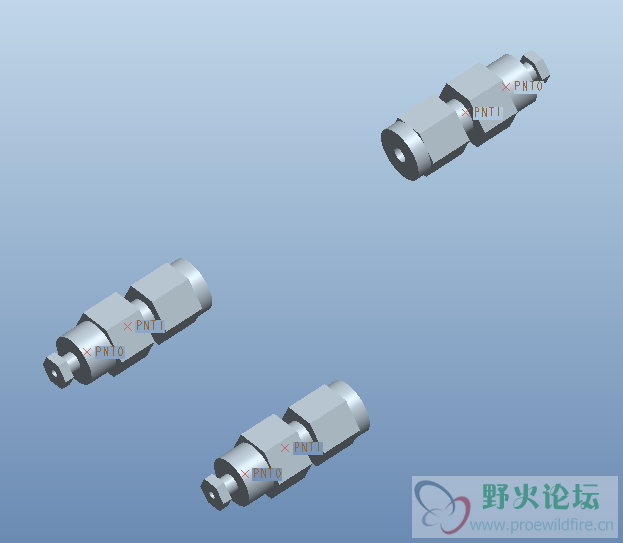

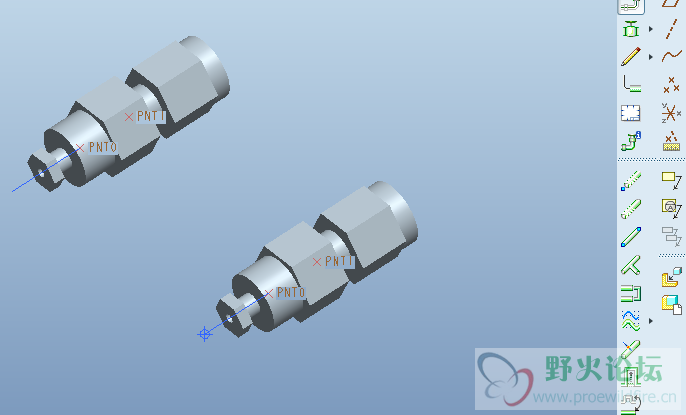

      我一般把点位设置在接头部件的模型上。按照实际中你管道开始的位置,放置一个点就可以了。

2.创建管线库。

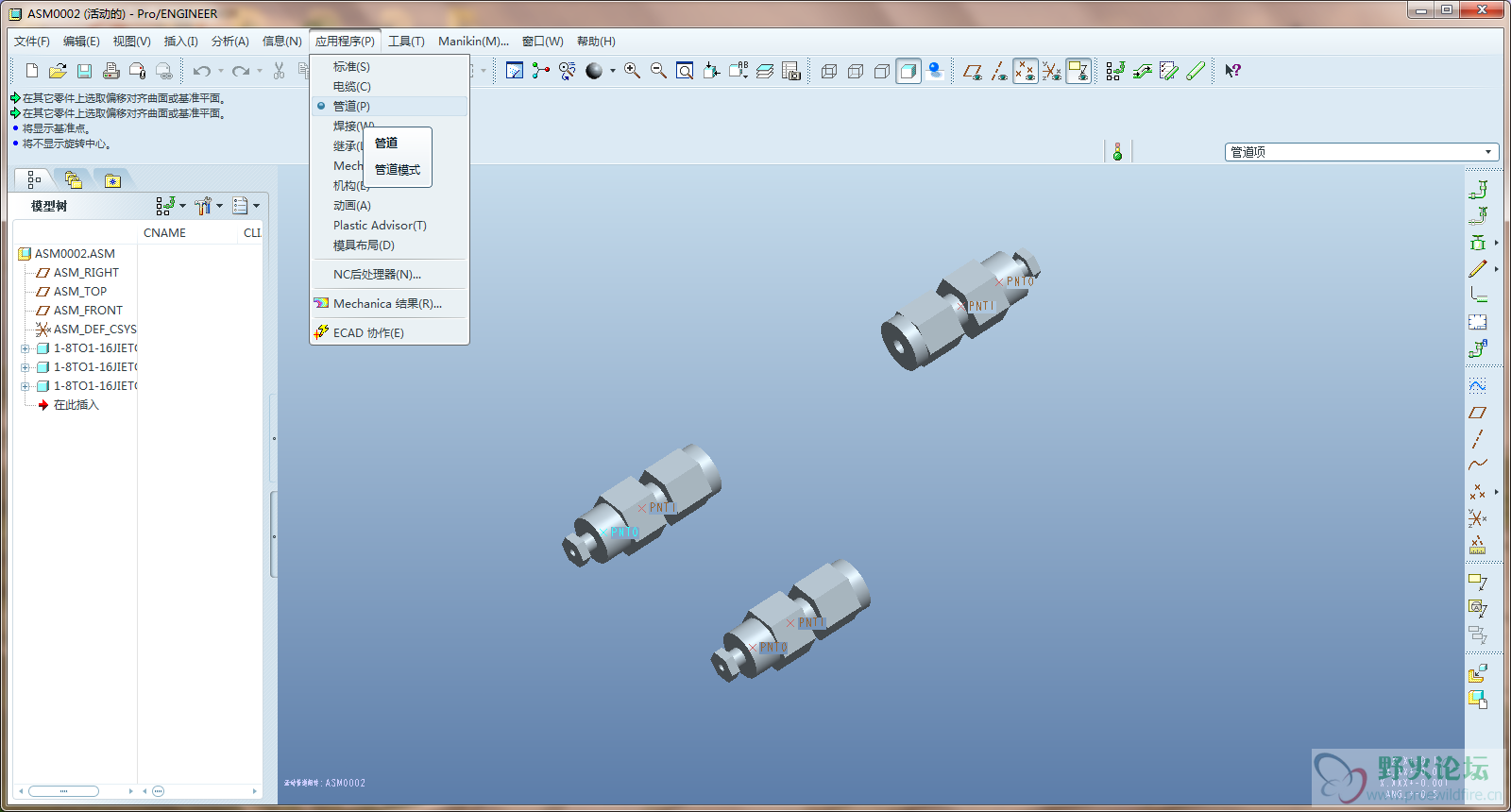

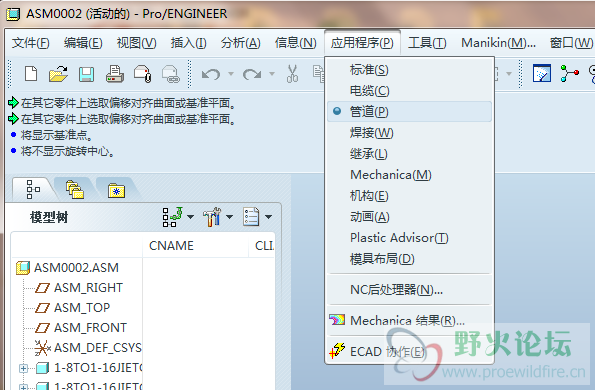

      在创建之前,我们先转换到管道模块。

      这时候可以看到最右侧出现了新的菜单栏。

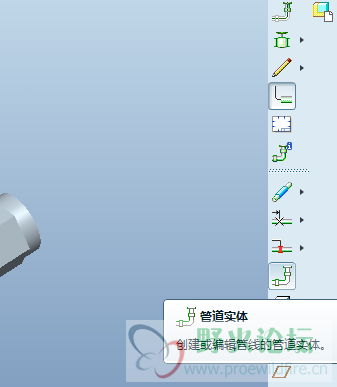

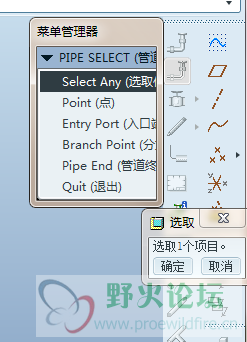

      我们点击第一项,创建管线。

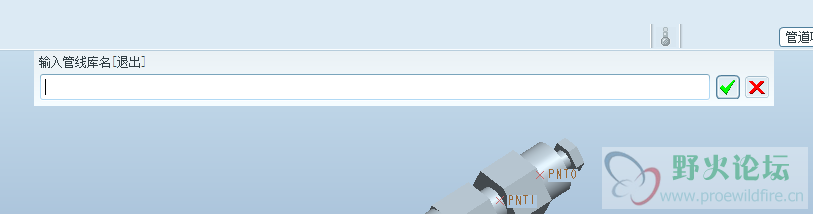

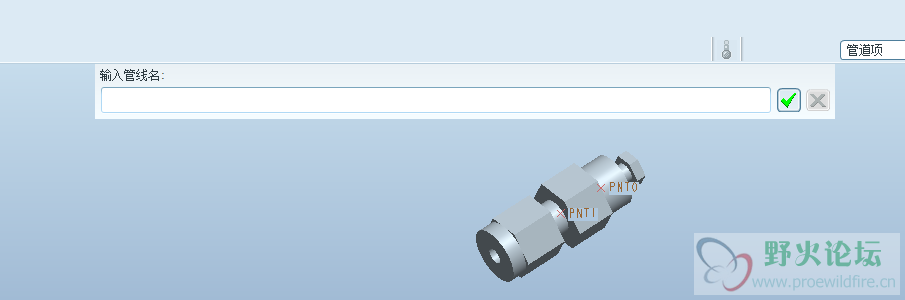

      第一个弹出来的命名框,是指你要做的这根管道的名字。
      第二个弹出来的命名框,是你所要做的管道要用的管材的名字。

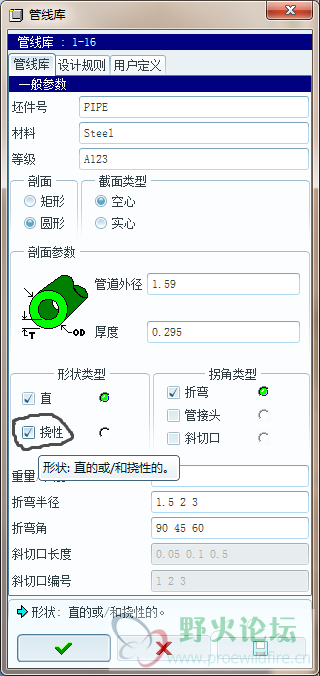

      管材命名好了之后,会弹出来对管材的属性设置。我主要是设置管材的内外径,材料目前没研究。
      最重要的是下面,记得勾选挠性,这可以让你在后面布置不规则弯管。

3.布置管线

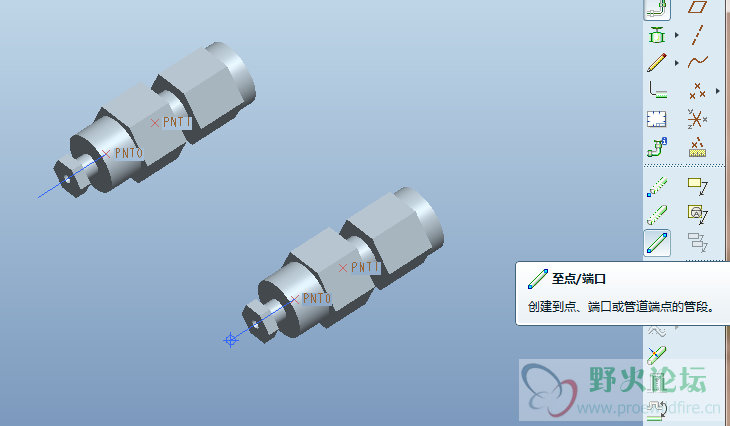

      开始布置,我们先设置一个起始点。

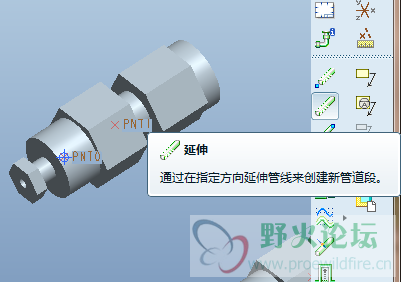

      然后从起始点开始,做直线的管道。

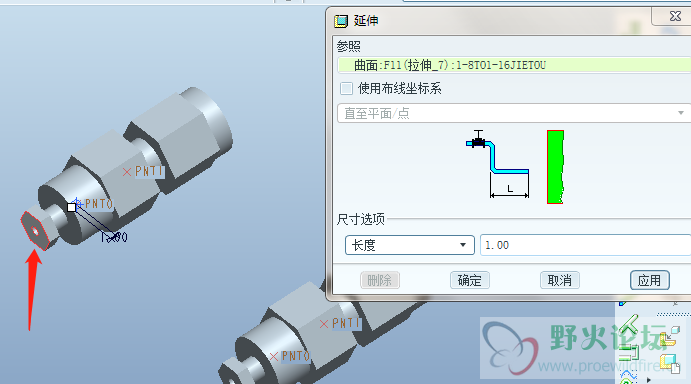

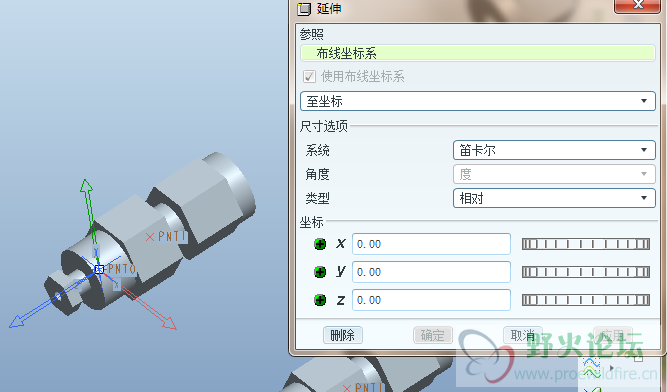

      这里要注意,你点选延伸之后,默认弹出来的框,是以坐标系为准进行的拉伸操作,可以通过拉扯箭头让你的延伸点布置到你想要的位置。

      但是如果就想简单的和接头端面垂直,你就直接点接头端面的平面,就可以变成以端面垂直方向进行拉伸的模式。
      拉伸合适长度,然后完成操作。
      这里我多建了另一个接头出来的直管,为下面挠性部分做一个铺垫。

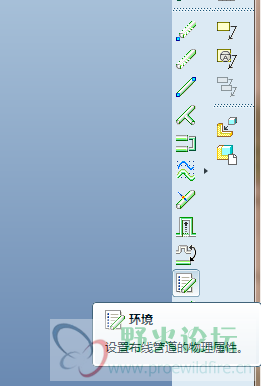

      为了用弯管把两段直管连接起来,我们先要选择切换管道的物理属性。

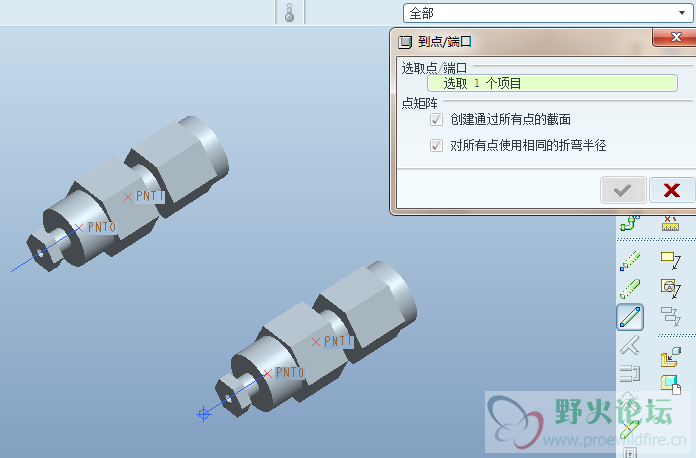

      最后用“到端点”的操作,完成弯管的设置。

      这时候就完成了管道的布置。

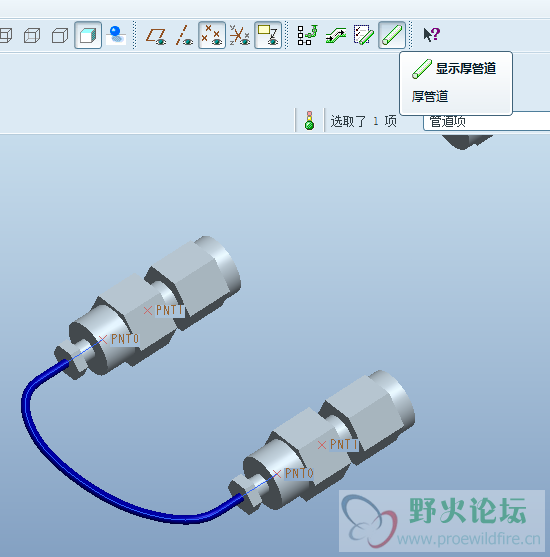

      可以预先看一下效果。

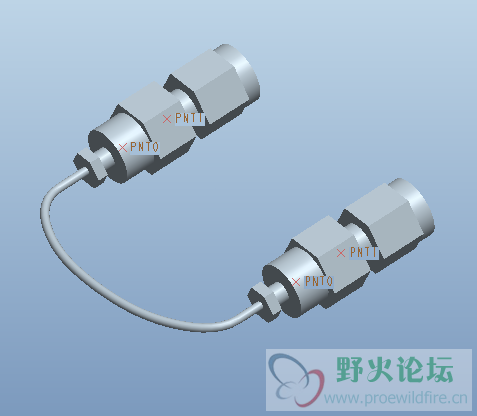

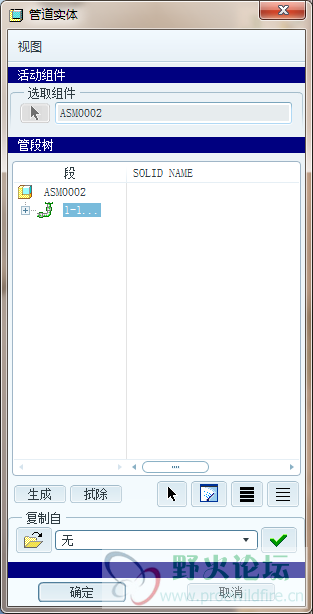

      那如果要建立管道的模型怎么办呢?
      如下操作即可。

      关于管道的修改,大家可以自行摸索。
      插入管接头的部分,我用不上所以没研究过。
