将CAD导入图形与模型重合

477938951

请问各位吧友如何将CAD导入图形与模型重合？

刹訤

坐标控制，或者复制移动

477938951

刹訤 发表于 2021-4-30 11:27
坐标控制，或者复制移动

请问具体如何操作

spl168

1.在CAD中，选取图形合适的位置将图形移动到坐标原点
（用移动命名，移动至坐标原点0,0即可，网上有在世界坐标系移至0,0,0，其实不需要。）

2.将文件输出为dxf或者dwg格式 proe5.0两种格式都支持，小编两种格式都测试了，都可以。（可以将CAD线的轮廓改为绿色，其他颜色也可以）PROE默认实体是白色，CAD线框也是白色，改成其他颜色效果好一点，不改颜色也没关系。

3.打开proe，在合适的位置建立一个坐标系，此坐标系与CAD中的坐标系成对应关系。（proe中自带坐标系，有时候位置不是自己想要的位置）

4.自文件弹出对话框，选取合适的坐标系，不选择默认就是系统坐标系，这一步骤很重要，（一定要选取坐标系，就是前面proe自己建立的坐标系）

477938951

spl168 发表于 2021-4-30 11:37
1.在CAD中，选取图形合适的位置将图形移动到坐标原点
（用移动命名，移动至坐标原点0,0即可，网上有在世界 ...

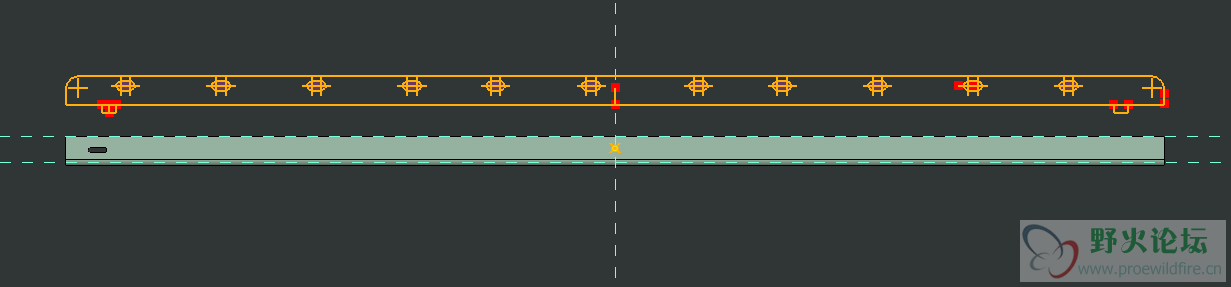

抱歉将的不清楚    我是问creo如何将草绘的图形进行整体移动到指定位置

spl168

做了一个文档，你看看这个吧 ，creo中是 获取数据--导入

m9660

移动2d的原点坐标到0,0,0

spl168

在草绘里面，会显示好多弱尺寸，（有强迫症的话，看起来不舒服，通过导入的话一步到位）不过草绘里面也是可以整体移动的，一般进去会有一个中心圈，也就是定位点，如果定位点刚好是自己想要的，直接重合就好了，如果不是，鼠标右键拖动定位点到自己合适的位置，此时，该定位点就是自己想要的位置点，再鼠标左键拖至合适位置。，

477938951

感谢各位的解答   问题已解决  解决办法是拖拽圆心至参考点
