不懂就问系列-建模习惯

374520402 · 发表于 2021-4-20 10:16

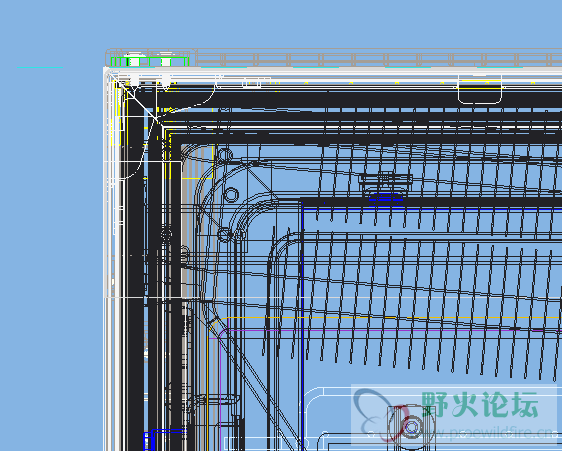

想请教下大神们，就是在装配体下建模，很多零件都显示的状态下，怎么看相配合的两个零件之间的关系；就是比如我要切除一部分和另一个零件干涉的，结果打开线框模式，显示的是所有零件的线框，根本找不到目标零件的线框，如题，求助，谢谢！

qingfeng-nn · 发表于 2021-4-20 10:16

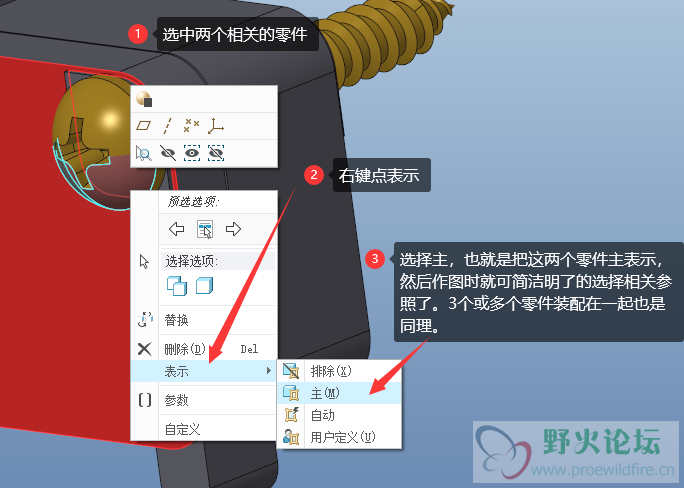

可按照下图的方式只选择相关的两个或者3个零件，用主表示，然后进行激活作图。这样就可以把装配体中不需要的零件暂时排除，选择想要的参照就简洁多了。

中达康阿文 · 发表于 2021-4-20 10:36

选中目标文件，视图-显示样式里面选择线框就好了

wowo1397 · 发表于 2021-4-20 10:54

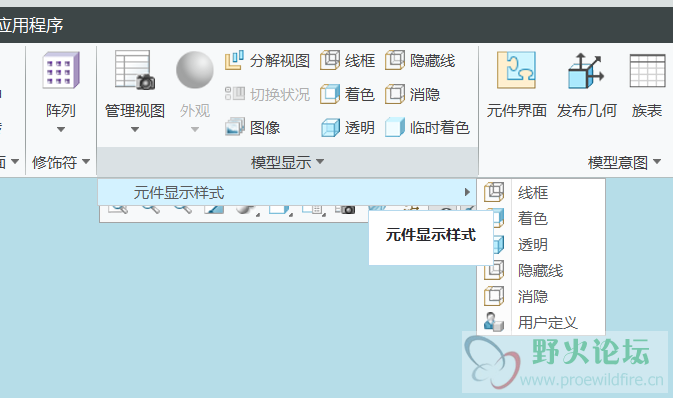

装配模式选零件，载选元件样式，选择线框

374520402 · 发表于 2021-4-20 10:54

中达康阿文发表于 2021-4-20 10:36
选中目标文件，视图-显示样式里面选择线框就好了

选择线框的话，不就所有零件都是线框显示？

374520402 · 发表于 2021-4-20 11:20

qingfeng-nn 发表于 2021-4-20 10:57
可按照下图的方式只选择相关的两个或者3个零件，用主表示，然后进行激活作图。这样就可以把装配体中不需要 ...

再追问下，画完后怎么取消主表示啦？

zxthh · 发表于 2021-4-20 11:54

看哪个零件就在模型树里面选择他的文件名，那个零件线条自然加亮了

374520402 · 发表于 2021-4-20 12:55

其实如果是top-down设计的话，使用复制几何也可以，但就是嫌麻烦，所以想直接在装配体下，参考其他模型，但实际发现线框显示没法区分，除非隐藏相关零件以外的所有，才能分的清

keep_going2 · 发表于 2021-4-20 16:21

qingfeng-nn 发表于 2021-4-20 10:16
可按照下图的方式只选择相关的两个或者3个零件，用主表示，然后进行激活作图。这样就可以把装配体中不需要 ...

这个方法好

qingfeng-nn · 发表于 2021-4-20 18:09

374520402 发表于 2021-4-20 11:20
再追问下，画完后怎么取消主表示啦？

按照图示操作，最后点击确定就回到整个组件
