[求助] 新人向各位大佬们求助一下,钣金无法展开问题。感谢

[复制链接]

1

主题

7

回帖

0

威望

实习生

Rank: 1

积分
13
发表于 2021-4-11 16:17 | 显示全部楼层 |阅读模式
新人向各位大佬们求助一下,钣金无法展开问题。感谢

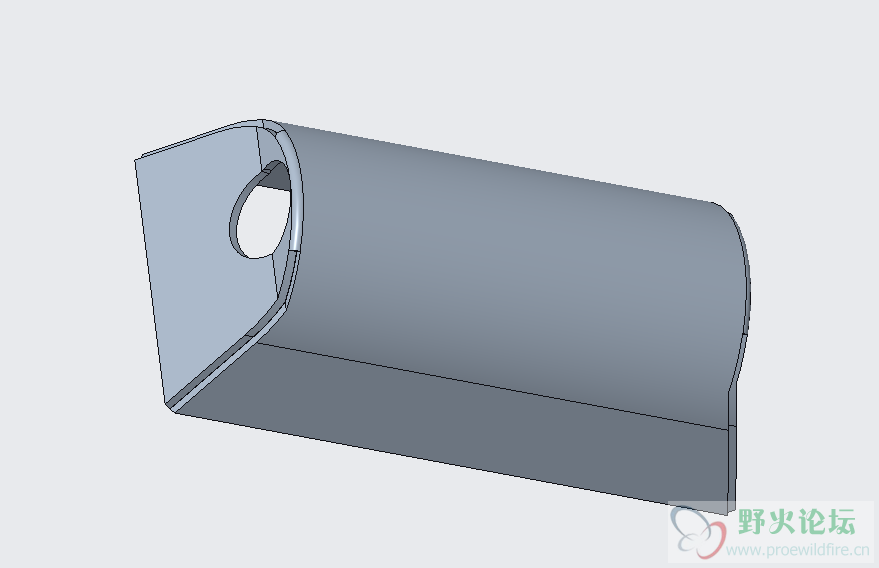

附带图

附带图

0411.prt.rar

136.76 KB, 下载次数: 17

附件

10

主题

865

回帖

1

威望

高工

Rank: 4

积分
967
发表于 2021-4-11 18:04 | 显示全部楼层
看看
回复 支持 反对

使用道具 举报

43

主题

921

回帖

22

威望

讲师

Rank: 6Rank: 6

积分
1261
QQ
发表于 2021-4-11 18:27 | 显示全部楼层
你这模型首先根本不符合钣金,怎么可能展开,钣金件看过吗?做成实际钣金件才行。
75年看电视,文化大革命岁月出生,从事机械,产品设计25年多,水平还是菜鸟工程师。
回复 支持 反对

使用道具 举报

10

主题

865

回帖

1

威望

高工

Rank: 4

积分
967
发表于 2021-4-11 18:29 | 显示全部楼层
不是钣金做得
回复 支持 反对

使用道具 举报

43

主题

921

回帖

22

威望

讲师

Rank: 6Rank: 6

积分
1261
QQ
发表于 2021-4-11 19:00 | 显示全部楼层
本帖最后由 wjwy7579 于 2021-4-11 19:07 编辑

1)考虑钣金件工艺,拆分3块,中间1块,2侧各1块
2)装配插入实体零件。
3)新建零件,复制中间面加厚,转钣金,柔性建模,2侧偏移距离
4)2侧同样操作新建零件,复制面加厚,转钣金,并转化设置内圆角

75年看电视,文化大革命岁月出生,从事机械,产品设计25年多,水平还是菜鸟工程师。
回复 支持 反对

使用道具 举报

1

主题

7

回帖

0

威望

实习生

Rank: 1

积分
13
 楼主| 发表于 2021-4-12 08:14 | 显示全部楼层

是钣金这边画的图,两侧的缺口扯裂搞不定是拉伸出来的就是。
回复 支持 反对

使用道具 举报

1

主题

7

回帖

0

威望

实习生

Rank: 1

积分
13
 楼主| 发表于 2021-4-12 08:19 | 显示全部楼层
wjwy7579 发表于 2021-4-11 18:27
你这模型首先根本不符合钣金,怎么可能展开,钣金件看过吗?做成实际钣金件才行。

公司要求画展开图。这个是照实物外形画的。
回复 支持 反对

使用道具 举报

2

主题

83

回帖

2

威望

助工

Rank: 2

积分
121
QQ
发表于 2021-4-12 08:22 | 显示全部楼层
huang0 发表于 2021-4-12 08:19
公司要求画展开图。这个是照实物外形画的。

实物看起来是这样,但是这个零件可能是几个零件拼接焊起来的,并不是一体成形的
回复 支持 反对

使用道具 举报

1

主题

7

回帖

0

威望

实习生

Rank: 1

积分
13
 楼主| 发表于 2021-4-12 08:24 | 显示全部楼层
wjwy7579 发表于 2021-4-11 19:00
1)考虑钣金件工艺,拆分3块,中间1块,2侧各1块
2)装配插入实体零件。
3)新建零件,复制中间面加厚, ...

感谢大哥的建议,感谢。实物是一个整体的我再试试看能不能搞定
回复 支持 反对

使用道具 举报

43

主题

921

回帖

22

威望

讲师

Rank: 6Rank: 6

积分
1261
QQ
发表于 2021-4-12 14:04 | 显示全部楼层
huang0 发表于 2021-4-12 08:24
感谢大哥的建议,感谢。实物是一个整体的我再试试看能不能搞定

我看只要正常不神经病的三维都展开不起,因为你折弯处是圆弧,加入折弯处不是圆弧,是一段直线,那还差不多。
75年看电视,文化大革命岁月出生,从事机械,产品设计25年多,水平还是菜鸟工程师。
回复 支持 反对

使用道具 举报
