请求钣金件展平方法

cnfengjie · 发表于 2021-2-25 10:12

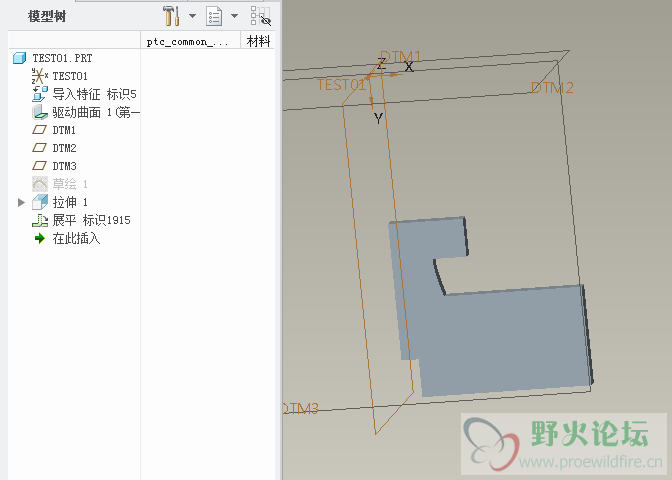

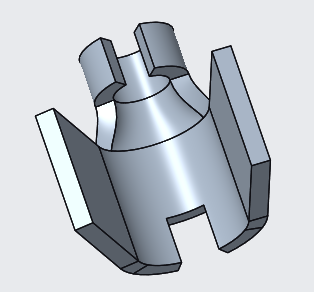

如图，钣金件，请教如何展平？
附件如下：

test

test01.rar (16.3 KB, 下载次数: 28)

凤翅鎏金镋 · 发表于 2021-2-25 12:12

复制面，展平曲面，加厚

cnfengjie · 发表于 2021-2-25 13:57

凤翅鎏金镋发表于 2021-2-25 12:12
复制面，展平曲面，加厚

不讲武德

tianyiqiuer · 发表于 2021-2-25 14:05

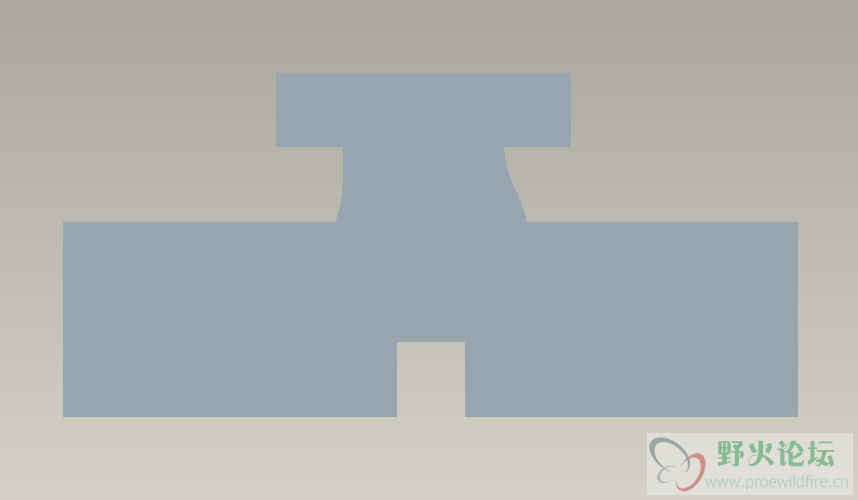

不知道延展率有点取巧了。没用钣金模块。不过用于生产应该没事。仅供参考

tianyiqiuer · 发表于 2021-2-25 14:06

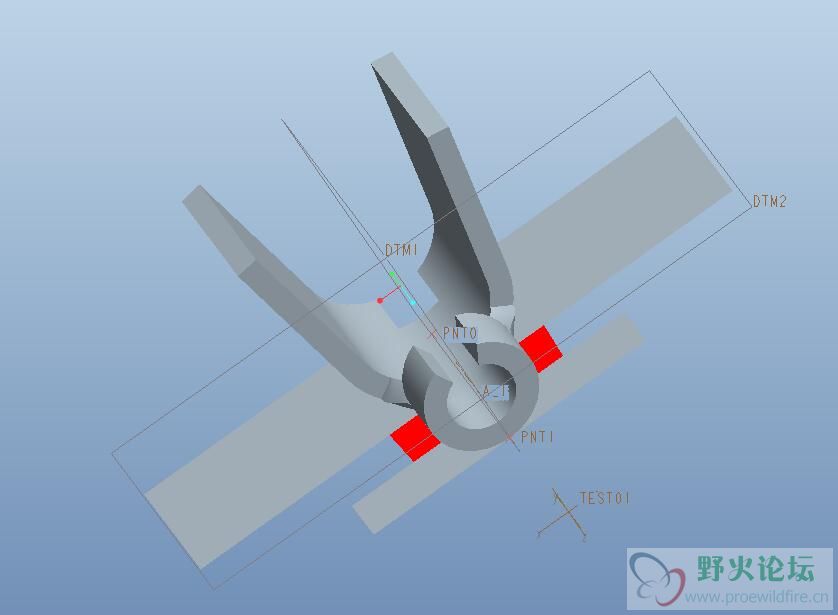

红色面是根据展平的两个点的位置单独绘制的平面。代替中间部分的展平面组。技术有限，见笑。

sghooo · 发表于 2021-2-25 14:20

本帖最后由 sghooo 于 2021-2-26 15:03 编辑

我是把你这个零件切割掉了一半，剩下的一半使用横截面驱动展平能做好，当然做出来也是一半，另外一半是完全一样的。

2.26：今天又试了一下，可以镜像一半的展开图就成了一个整体了。

sghooo · 发表于 2021-2-25 16:09

本帖最后由 sghooo 于 2021-2-25 16:28 编辑

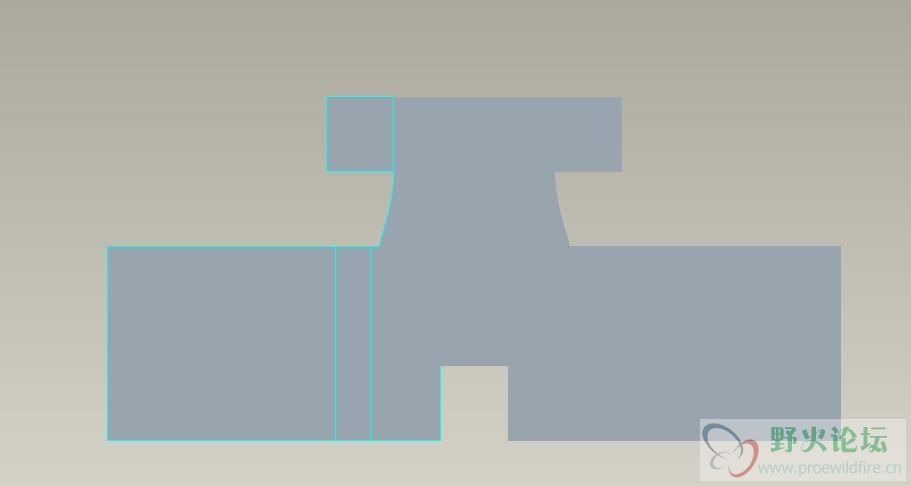

刚又试了一下整体使用横截面驱动展平，试了多次，终于找到了可以展开的固定边，但是这样展开后，展开图不是轴对称了。

dw9737 · 发表于 2021-2-26 09:39

按中心面展开，或许是你想要的方式

sghooo · 发表于 2021-2-26 10:53

dw9737 发表于 2021-2-26 09:39
按中心面展开，或许是你想要的方式

你的我打不开，怎么按中心面展开？怎么选中心面呢？

dw9737 · 发表于 2021-2-26 14:00

sghooo 发表于 2021-2-26 10:53
你的我打不开，怎么按中心面展开？怎么选中心面呢？

就是复制外或者内曲面再便宜半个料厚刀到材料中间，选中这个面用展平面组的方式展开，要选中中间的一个点作为展开基准点，展开的图形是对称展开的。
