工程图怎么更换样式显示？？

qq202777898

如图，经常看见淘宝或者 某些成品简介的时候一部分零件着色显示，一部分零件线框显示！在CREO组件模式下可以通过样式来修改..那么出工程图的时候该怎么调整泥？

bazingasir

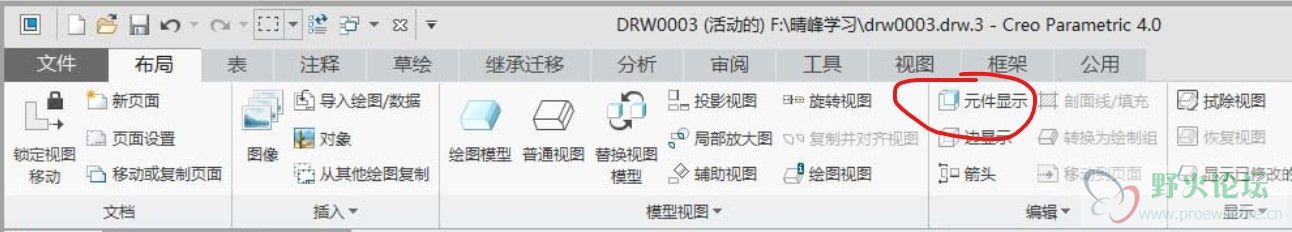

这个地方可以更改元件的显示方式。

qq202777898

bazingasir 发表于 2021-1-20 16:20
这个地方可以更改元件的显示方式。

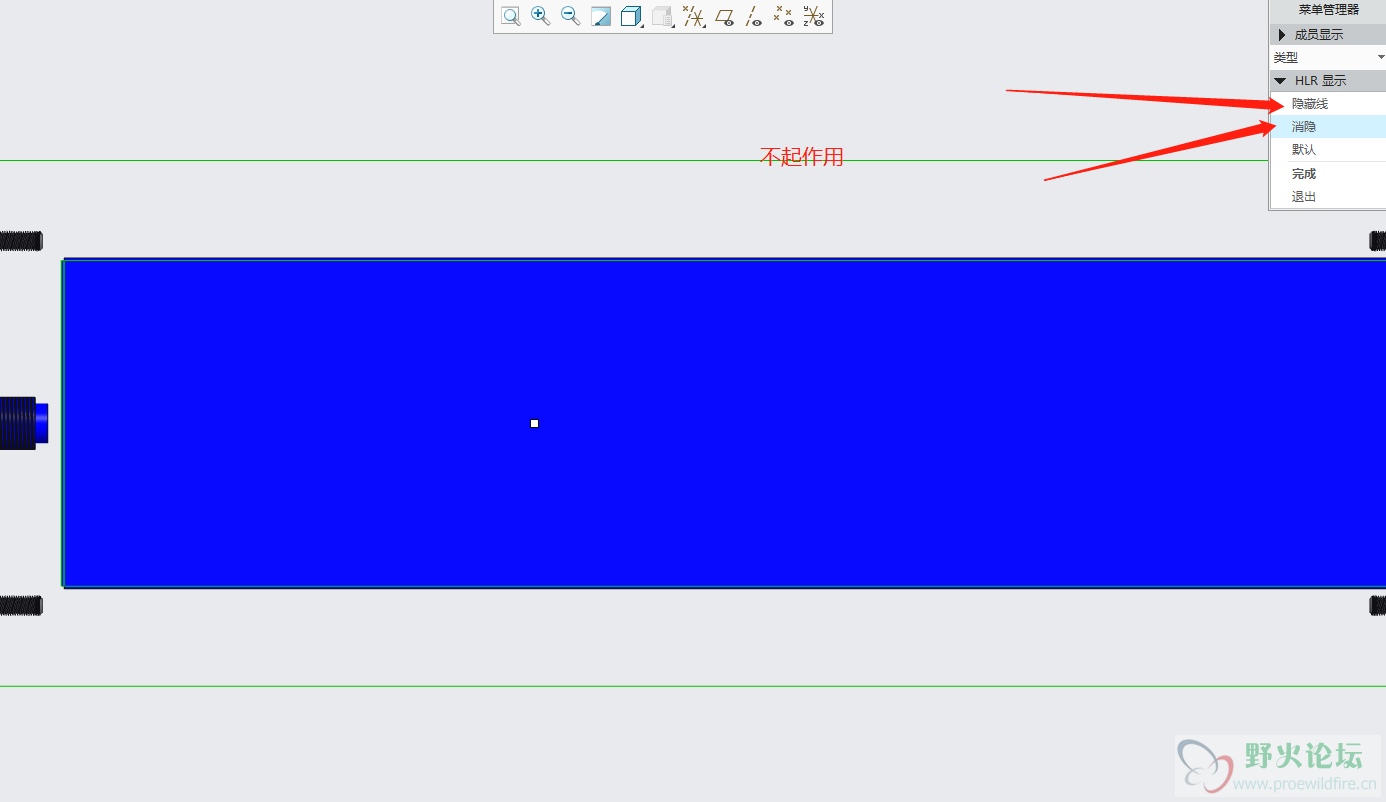

大佬可否细说？ 那个元件显示 我早就在论坛里搜索过了！ 好像做不出来

蓝沁秋

可以实现，但是（PTC的风格）需要提前配置模板。
这个楼主必定有相关经验，我简化说了：
配置选项template_drawing指定一个drw格式的文件，比如我的D:\Start\templates\mmgs_templates.drw
配置好之后，打开drw：
1、工具-应用程序-模板
2、布局-模型视图-模板视图，此时打开了模板视图指令，需要配置模板视图，可选项很多，非常适合自定义

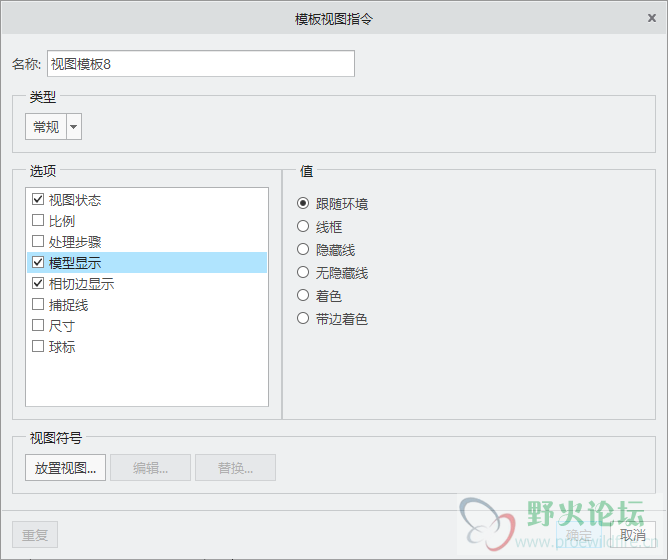

3、选项-模型显示-值-跟随环境（嗯，就是跟随3D建模环境的组件中零件的模型显示状态）

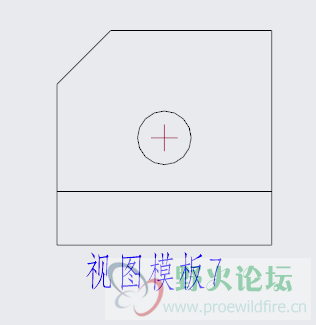

4、视图符号-放置视图...-点击空白处，出现如下符号，点击确认，退出定制环境

5、再次点击工具-应用程序-绘图，保存drw模板
6、新建组件、零件。组件状态下赋予不同零件的不同显示状态
7、新建工程图，选择刚才的模板，点击模型视图-普通视图，就可以显示3D的模型状态了

一般我是事先配置好六视图外加3D视图，然后根据实际情况使用。

视图模板功能很多，适合根据自己的需求定制。

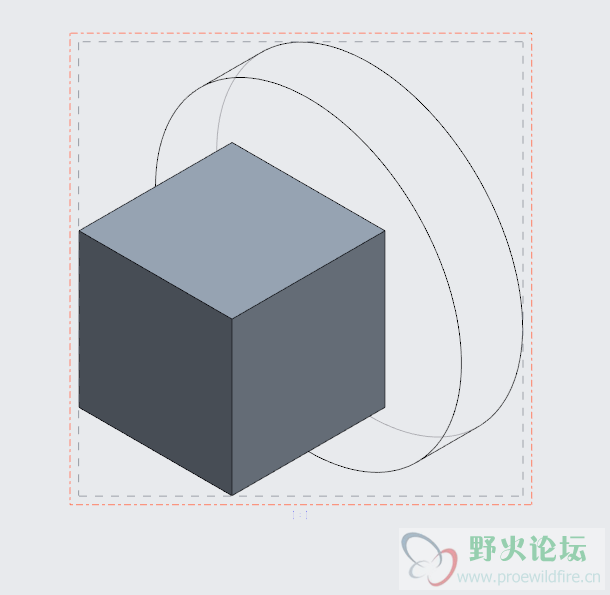

如下例子：

暗菩提

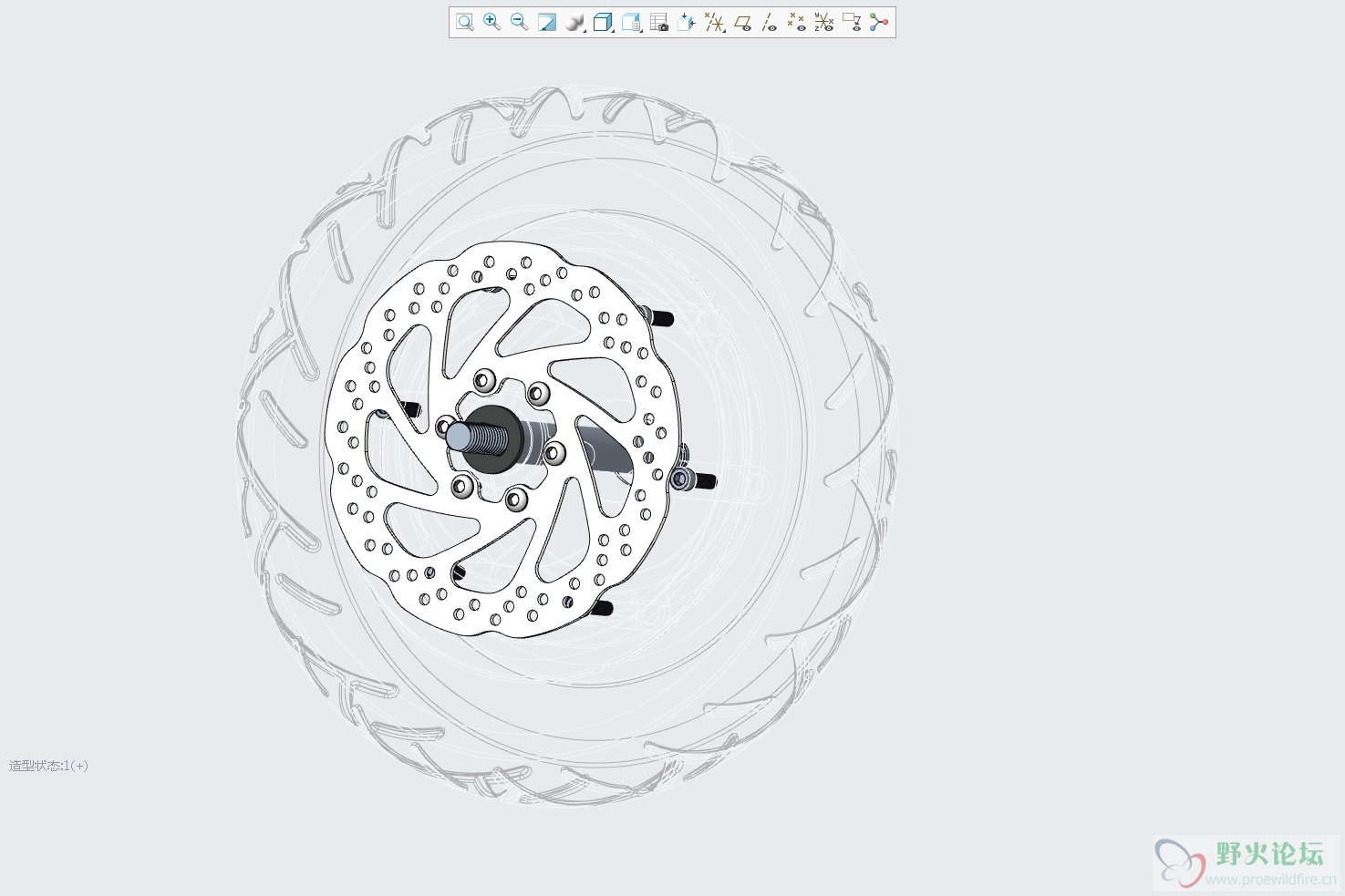

这样的不知是不是楼主想要的效果？

暗菩提

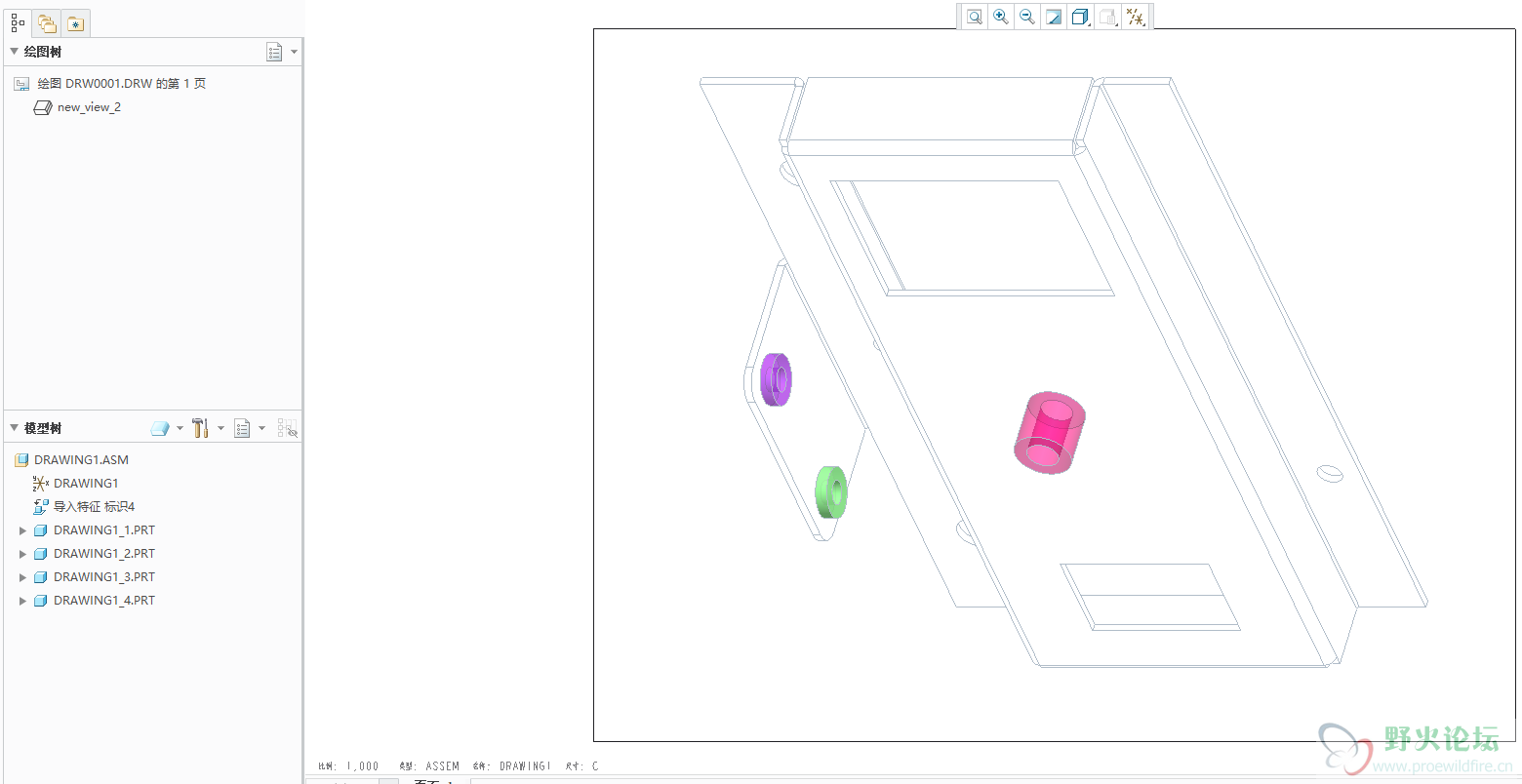

要不是这种

qq202777898

暗菩提 发表于 2021-1-20 23:26
要不是这种

是的  就是想要这样

暗菩提

qq202777898 发表于 2021-1-21 02:14
是的  就是想要这样

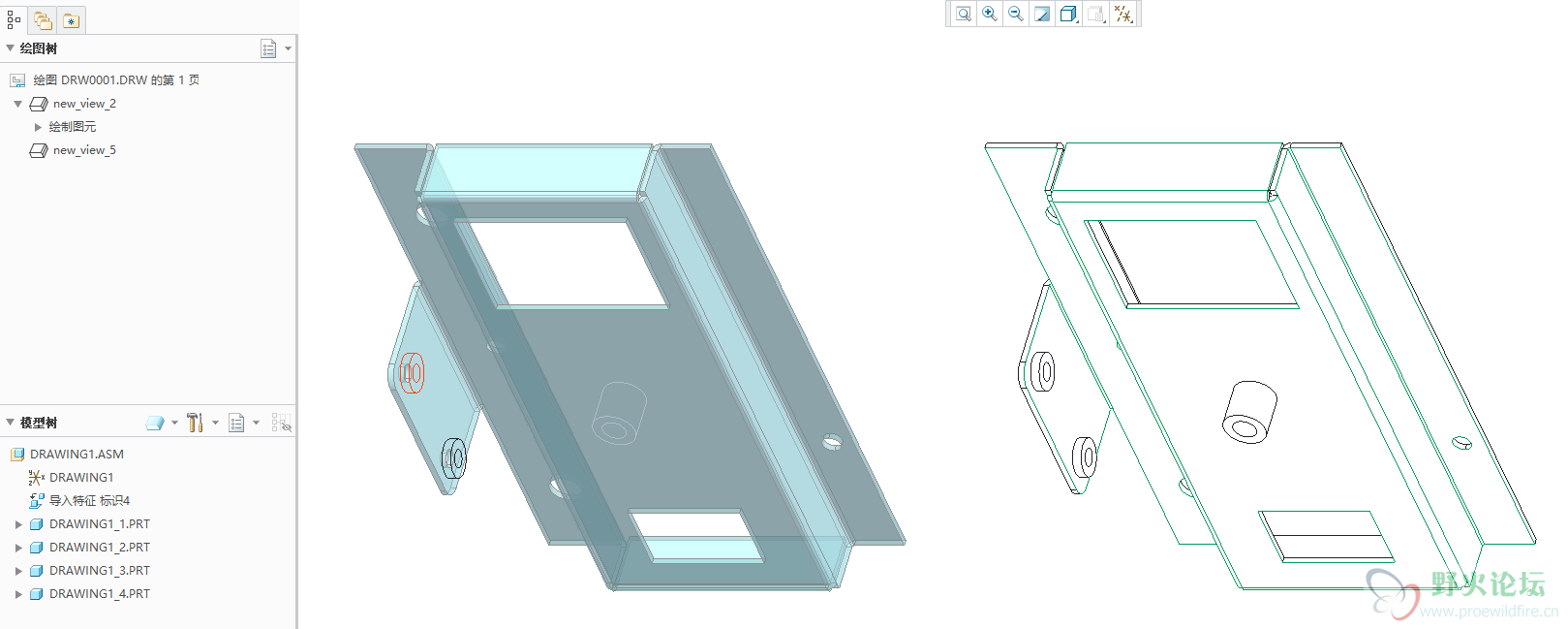

在组件下设置各部件颜色贴图和材质就不赘述，工程图下操作：设好视图方向后，插入两个相同的基本视图，一个视图显示样式设为从动环境，一个设置为消隐。将消隐视图用布局/编辑/转换为绘制图元变成草绘图元，进入草绘工具条，这样就可以对草绘图元进行操作了，全选草绘图元设置颜色，图中用的是灰白色，之后草绘/编辑/平移，选中全部草绘图元，选择点对点，分别选择图元与从动视图上相同位置对应点（具有自动捕捉功能不麻烦），图元和从动视图重合，将绘制图元与视图相关。之后就便捷了，用布局/编辑/元件显示下的遮蔽和取消遮蔽就能够自由控制了各元件的显示了，遮蔽掉视图中某元件就显示消隐框线，取消遮蔽就显示从动效果。归结一下就是：建两个相同视图，一个从动一个消隐，重合合并视图，用遮蔽控制显示。不过这个方法不能随组件改动自动更新，组件改动就得重新再做下。

qq202777898

蓝沁秋 发表于 2021-1-20 17:21
可以实现，但是（PTC的风格）需要提前配置模板。
这个楼主必定有相关经验，我简化说了：
配置选项templat ...

感谢大佬分享方法..又学会一种方法

qq202777898

暗菩提 发表于 2021-1-21 13:06
在组件下设置各部件颜色贴图和材质就不赘述，工程图下操作：设好视图方向后，插入两个相同的基本视图，一 ...

感谢大佬！这也是一种不错的办法...
