[求助] 规则缝的位置

[复制链接]

17

主题

248

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
291
发表于 2020-12-23 13:29 | 显示全部楼层 |阅读模式
“插入”(Insert)>“形状”(Shape)>“割裂”(Rip)。出现“选项”(OPTIONS) 菜单。

单击“规则缝”(Regular Rip)。单击“完成”(Done)。“扯裂:(规则类型)”(RipRegular Type)) 对话框打开。

参照并草绘缝。所有图元必须形成一个连续的开放链,其端点与曲面边或侧面影像对齐。草绘完成后,单击草绘器工具栏中的 。

要定义边界曲面,加亮“扯裂”(Rip) 对话框中的“边界曲面”(Bound Surf),并单击“定义”(Define)。出现“特征参照”(FEATURE REFS) 菜单。选取要从扯裂参照特征中排除的曲面,然后单击“完成参考”(Done Refs) 和“完成/返回”(Done/Return)。

在“扯裂”(Rip) 对话框中,单击“确定”(OK)。扯裂创建完毕。

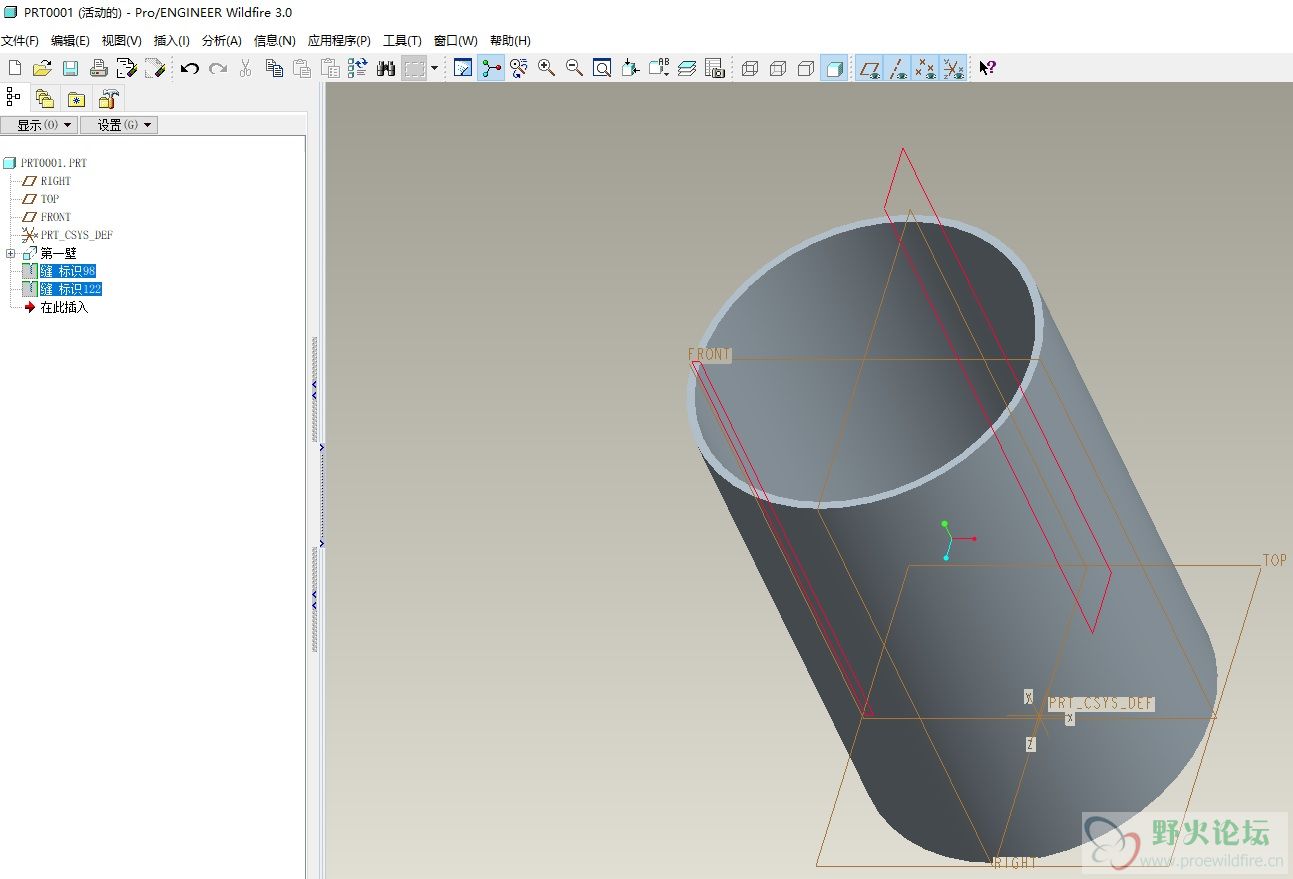

圆筒状的,规则缝好像只能创建在front面上。展平时RIGHT面上的缝好像是无用,无法选择该缝为固定侧


1

主题

50

回帖

0

威望

助工

Rank: 2

积分
53
发表于 2021-1-28 18:00 | 显示全部楼层
帮顶
