注释的文本符号代表什么？

影子405 · 发表于 2020-12-21 14:06

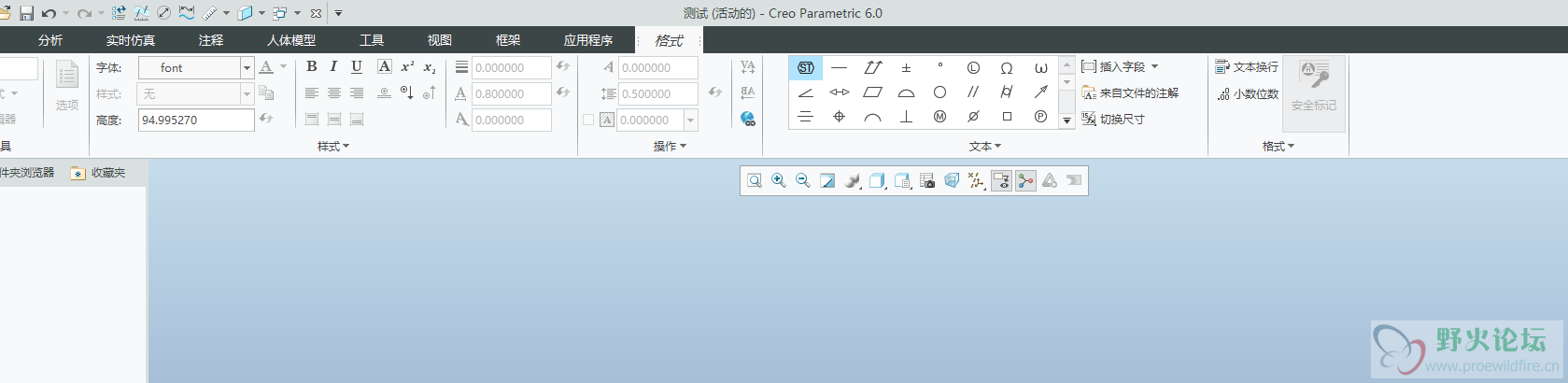

如题，注释的文本符号代表什么意思？没用过3D出图，哪位大神指点吗？

这个符号代表深度吗？

164349111 · 发表于 2020-12-21 14:06

以此面为基准，深度为多少的意思

chenxl423 · 发表于 2020-12-21 14:38

对的，深度

影子405 · 发表于 2020-12-21 14:40

chenxl423 发表于 2020-12-21 14:38
对的，深度

谢谢版主

影子405 · 发表于 2020-12-21 14:42

164349111 发表于 2020-12-21 14:06
以此面为基准，深度为多少的意思

谢谢，其它符号意思呢

chenxl423 · 发表于 2020-12-21 16:54

影子405 发表于 2020-12-21 14:42
谢谢，其它符号意思呢

1.尺寸前加方框表示零件截面为方形，如 □ 20表示方形截面尺寸为20 X 20。
2.机械制图中圆圈里面一个P是表示延伸公差带。存在于零件图中的形状和位置公差中。
3.锥形沉头孔
4.表示深度，不限于圆孔。

影子405 · 发表于 2020-12-21 17:06

chenxl423 发表于 2020-12-21 16:54
1.尺寸前加方框表示零件截面为方形，如 □ 20表示方形截面尺寸为20 X 20。
2.机械制图中圆圈里面一个P是 ...

版主有没有所有符号表示的资料
