请问大家画工程图的时候会画阴影线吗？

五百年之箱 · 发表于 2020-12-14 22:29

请问大神们画工程图的时候会画阴影线吗？老师要我在导出各视图后，在不同的类型表面画适当的阴影线，说是为了区分光滑表面、平面以及曲面这几种不同类型的面。我有点懵，一时不知道怎么做这种阴影线

五百年之箱 · 发表于 2020-12-14 22:32

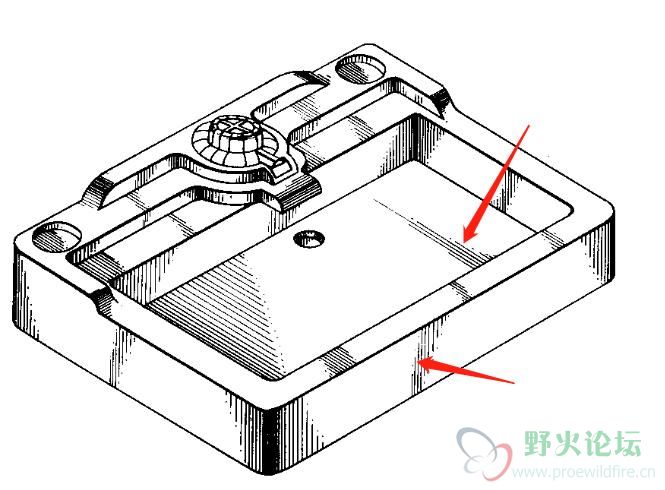

方向箭头指的间距逐渐变化的平行线代表平面，这种阴影线我真不知道怎么画，有没有大佬能指点一下我

asuperman · 发表于 2020-12-15 09:17

孤陋寡闻了，creo软件好像没有这个功能

zjdygdcq · 发表于 2020-12-15 09:21

第一次碰到以前都没见过有阴影线的图纸孤陋寡闻了

zhouzhouag · 发表于 2020-12-15 15:09

最笨的方法，草绘
