教大家门板的一种拐角包料方式

fi4lllw

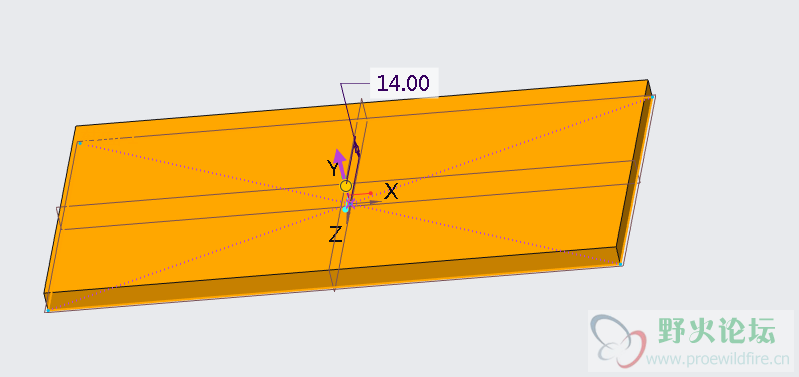

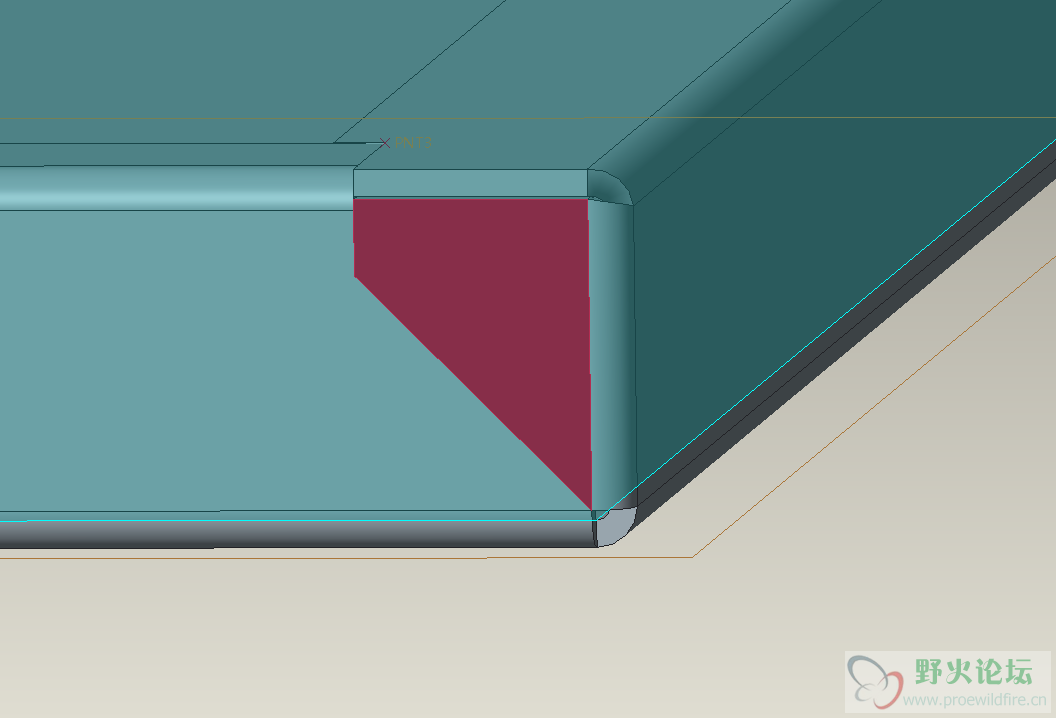

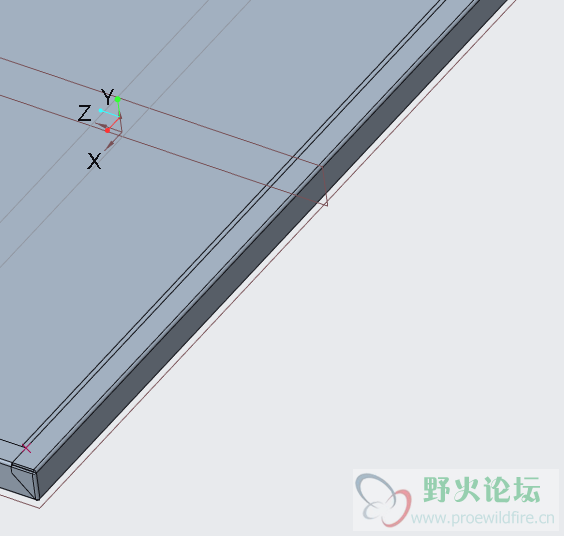

大家好，今天给各位带来一种门板的包料方式，拐角折一刀弯而成，避免了焊接打磨，而且，四角有圆弧看上去美观，如果是常规包边的话，就有焊缝，打磨的R角也较困难。笔者看网上有用SOLIWORK能画出来，经过我的研究，用CREOpoe都是可以。画出来效果如图： 1.先在零件环境画一个门板尺寸自定，我这里是370X170，拉伸高度14

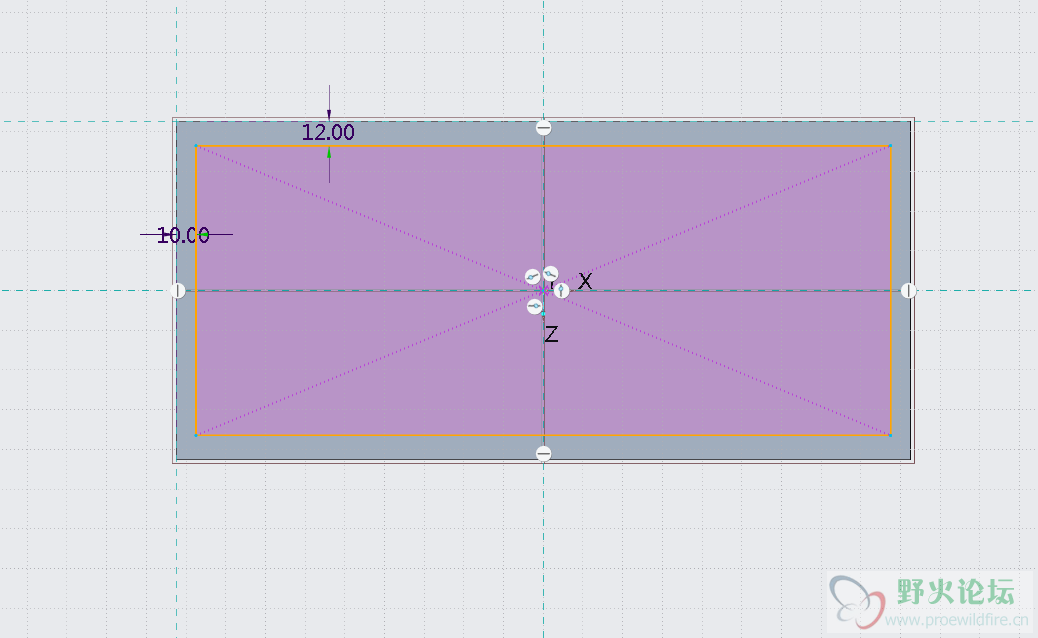

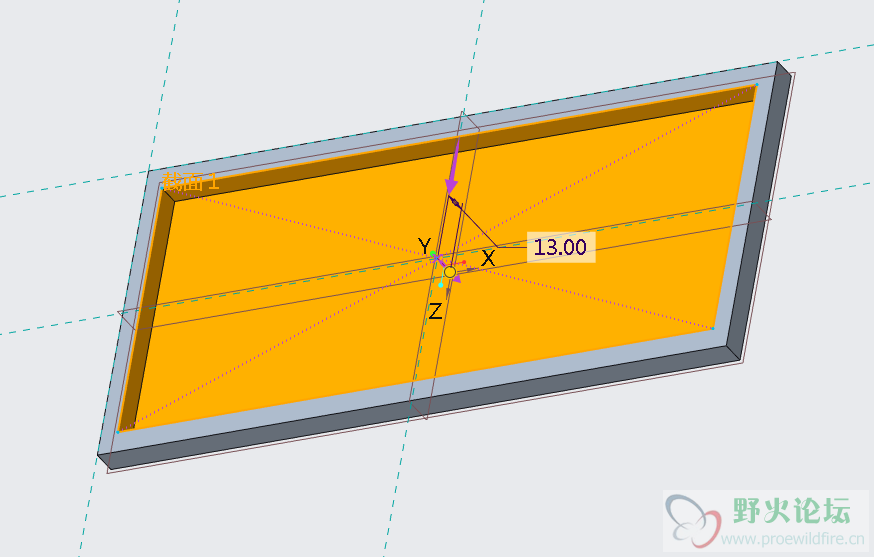

2.挖空内部，一边12，一边10，深度13，即板厚=1MM


3.点操作下转换钣金，壳，这里要排除掉四边内侧和底部

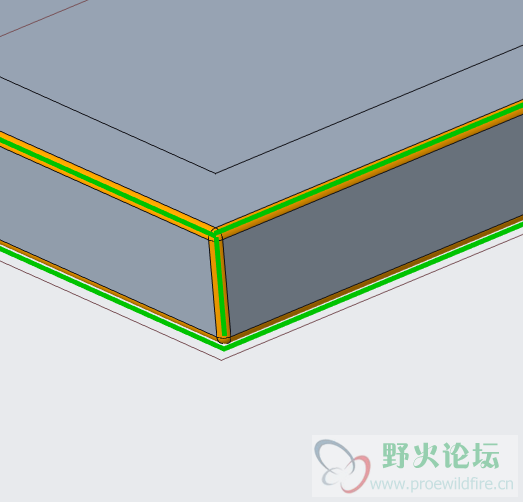

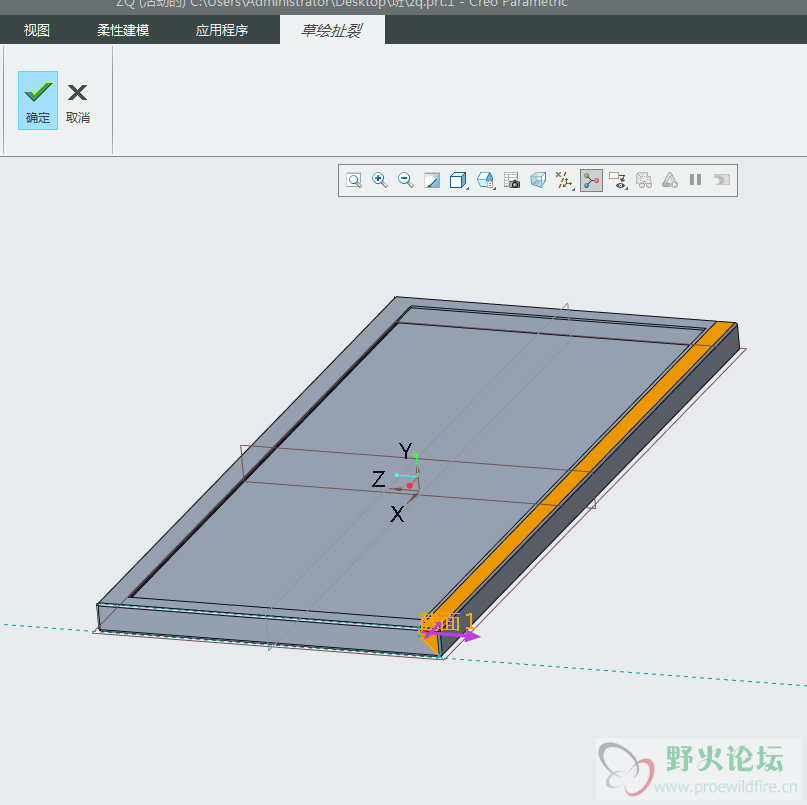

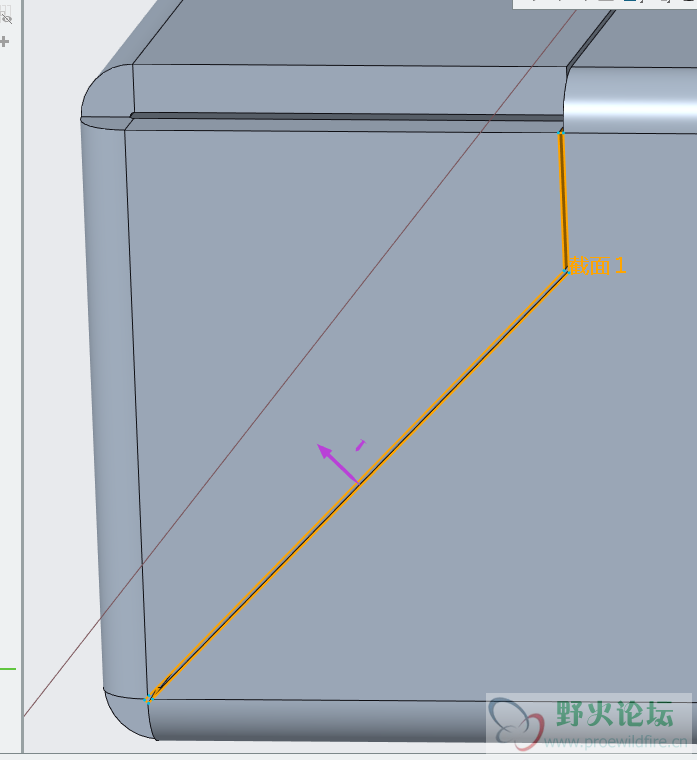

4.边折弯，全部边都要，在止裂下曲面扯裂，选8处的尖角处，再扯裂下选草会扯裂，草会如图，完成后镜像。

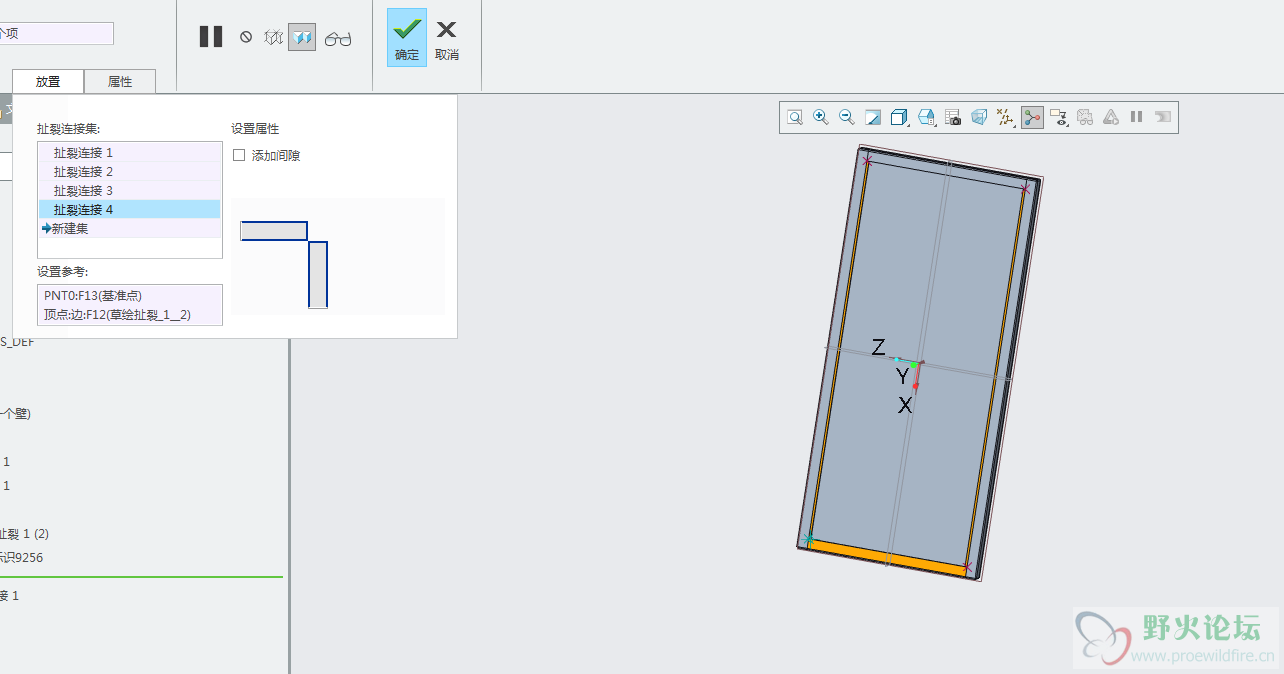

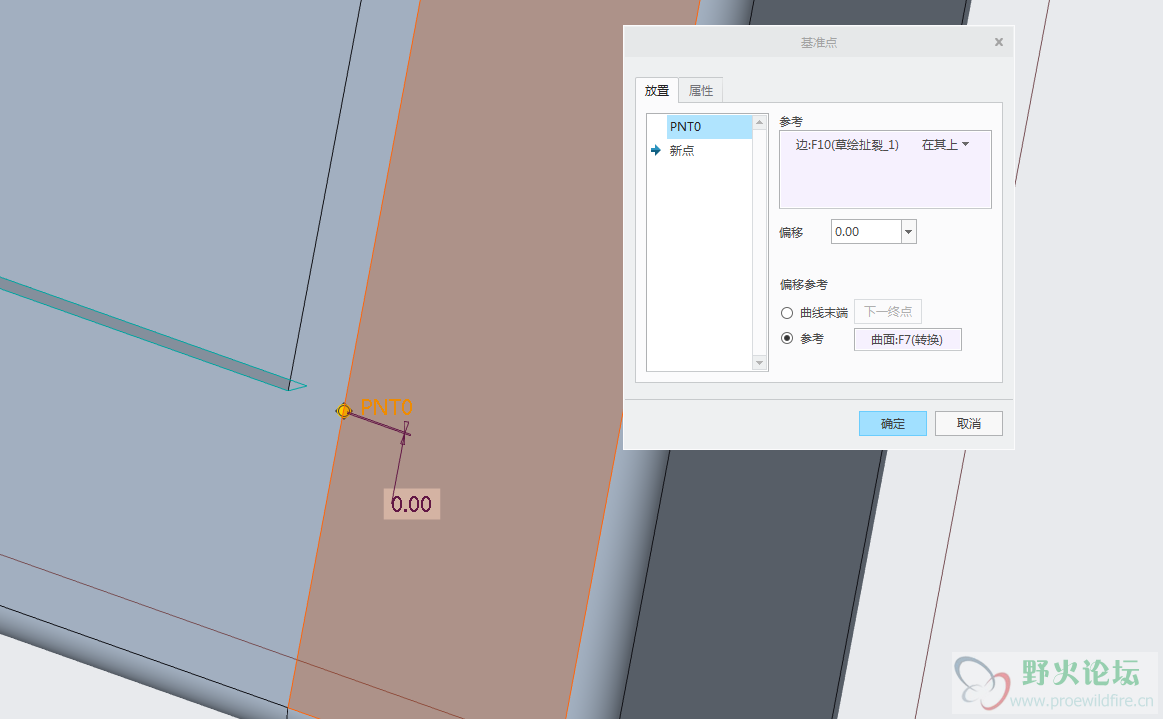

5.然后接下来把接缝链接，创建4个点，点落在扯裂的相交线上，参考10的边内侧，输入距离0，点扯裂下链接，选内四个拐角与创建4个点CTRL，完成接缝创建。

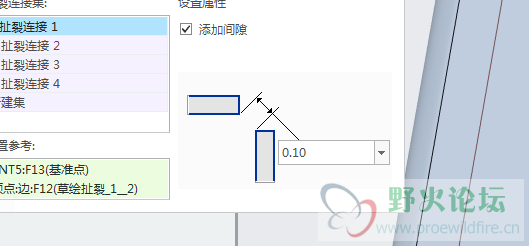

添加0.1间隙一防止碰边

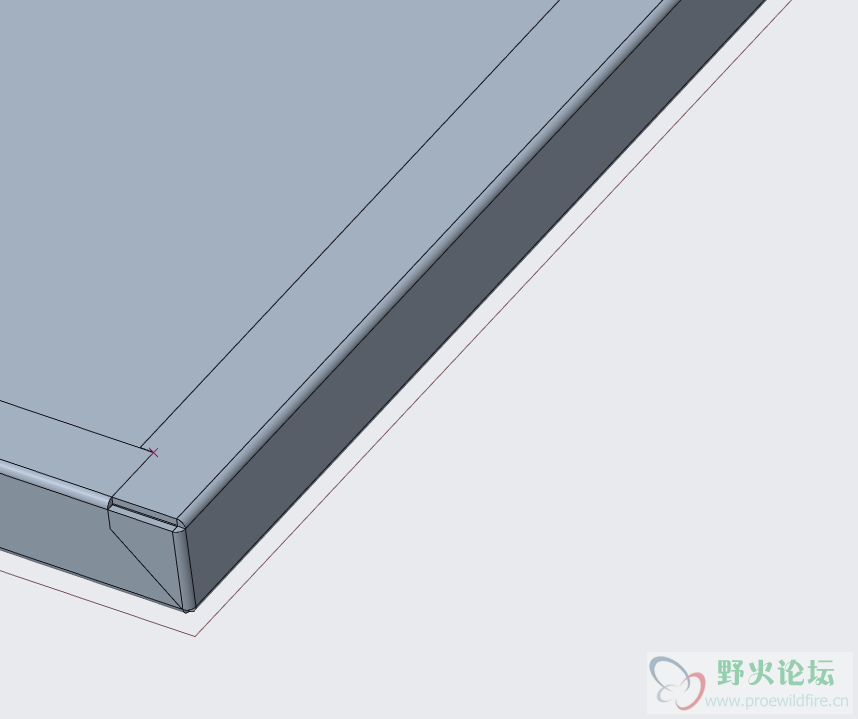

6.曲面扯裂这4边

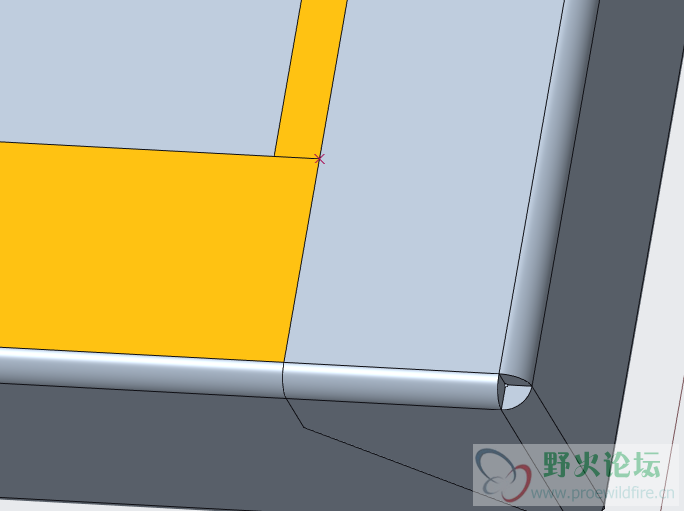

此刻会发现两边有分离的平板，这是前面草会扯裂时所产生的，把这两边链接为一个平板。
点编辑下合并-合并壁，选两需要合并面，另一侧也同样

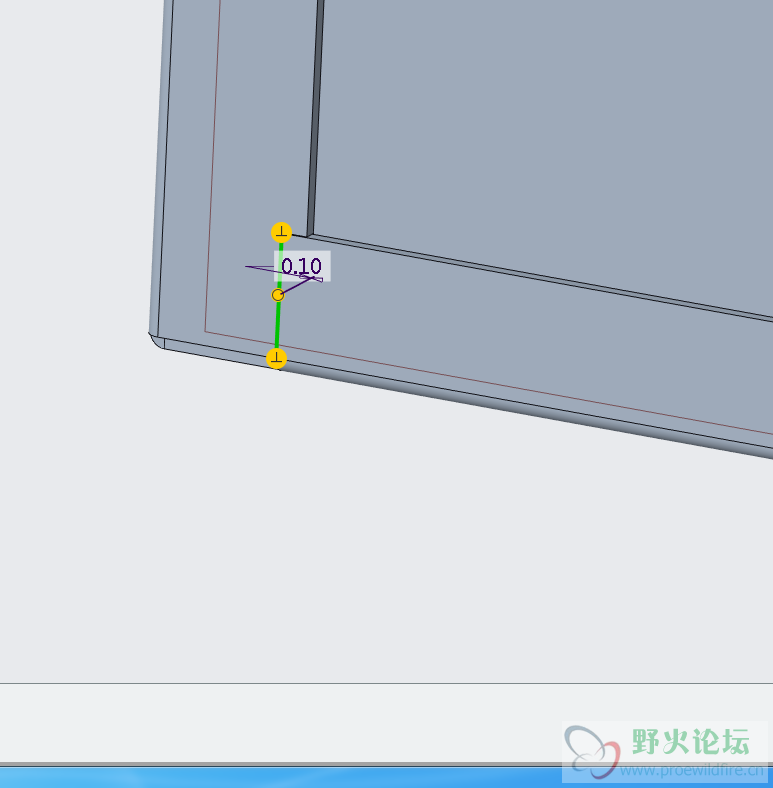

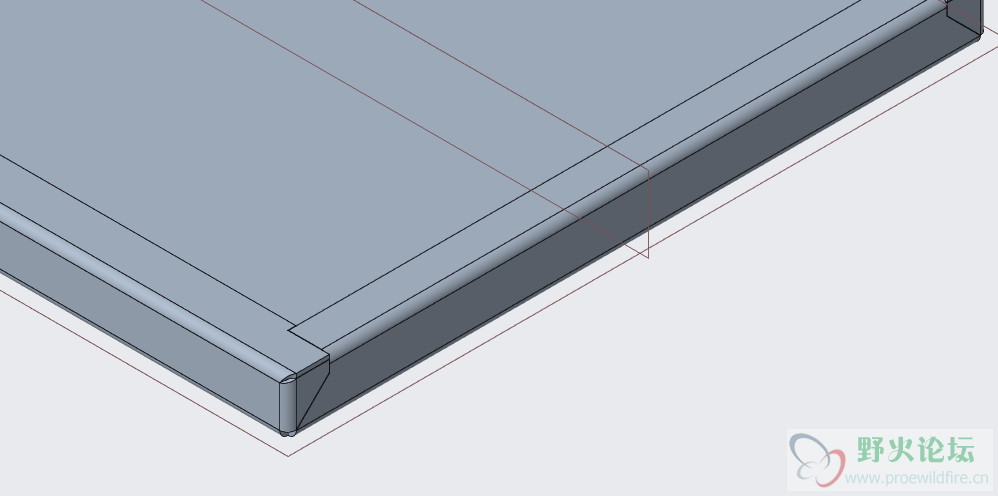

需要对每个接缝留有间隙，点切口，草会，C草会里0.1，延伸命令选此边延伸0.1间隙，镜像到个角，

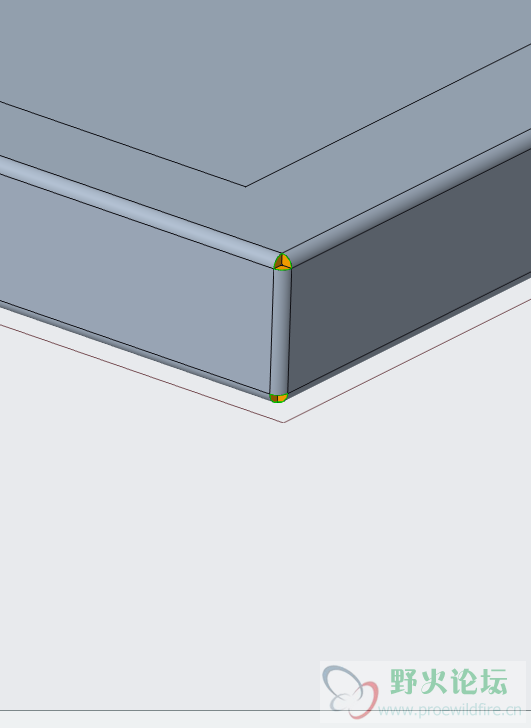

此边延伸到外侧，也是四个角都需要。

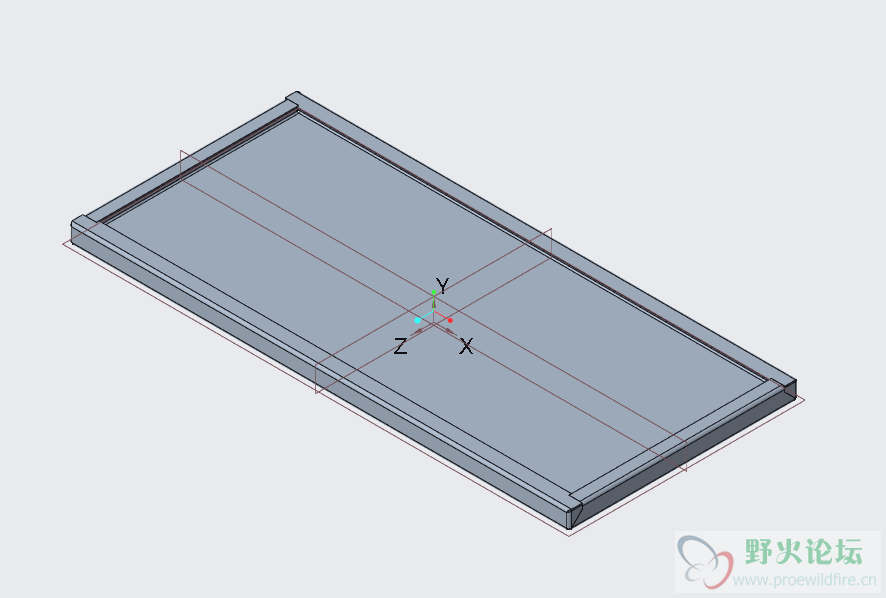

最后，完成，平整拭列如下。
