[求助] CREO如何设置以三个基准面为自带的截面

[复制链接]

5

主题

312

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
347
发表于 2020-10-25 21:36 | 显示全部楼层 |阅读模式
10金钱
CREO如何设置以三个基准面为自带的截面,这个是以前别人的版本。零件中可以,但是组件中没有。求救


101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2020-10-26 07:51 | 显示全部楼层
本帖最后由 liurunxing 于 2020-10-26 18:17 编辑

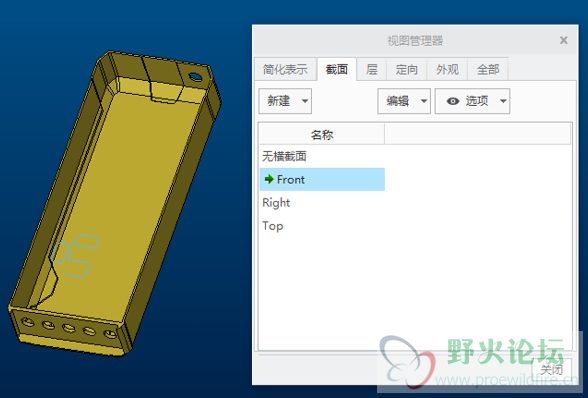

在组件内,视图管理器——新建——输入相应的名称(可以输入front之类,但不建议)。
然后选择相应的基准面就可以了。


题外话,截面,即剖面,在三个基准面位置,很难达到剖视图的表达要求。

回复

使用道具 举报

19

主题

1214

回帖

83

威望

VIP(贵宾)

积分
1615

VIP 勋章希望之星勋章热心助人勋章

发表于 2020-10-26 08:37 | 显示全部楼层
截面完全没必要这样子(强迫症例外),自己怎么舒服怎么来,用1.2.3.4或者A。B。C。D都可以,这仅仅是设计过程中供参考查看间隙的一个过程,完整的产品需要的截面也不止3个。若某个截面你想特殊标记一下,那么就把这个截面改成重命名成你想要的名字就行了(组件或者零件都一样)。
回复

使用道具 举报

5

主题

312

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
347
 楼主| 发表于 2020-10-26 13:09 | 显示全部楼层
liurunxing 发表于 2020-10-26 07:51
在组件内,视图管理器——新建——输入相应的名称(可以输入front之类,但不建议)。
然后选择相应的基准 ...

我的意思是通过设置参数系统自带的,不需要新建就直接会有三个基准平面的剖面。我的零件就是自带,但是我不知道以前别人是怎么设置的。
回复

使用道具 举报

5

主题

312

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
347
 楼主| 发表于 2020-10-26 13:11 | 显示全部楼层
qingfeng-nn 发表于 2020-10-26 08:37
截面完全没必要这样子(强迫症例外),自己怎么舒服怎么来,用1.2.3.4或者A。B。C。D都可以,这仅仅是设计 ...

我的意思是通过设置参数系统自带的,不需要新建就直接会有三个基准平面的剖面。我的零件就是自带,但是我不知道以前别人是怎么设置的。只有零件中会有,组件中就没有,这个就是想知道一下如何设置,实际运用中会自己去建的。
回复

使用道具 举报

0

主题

352

回帖

1

威望

工程师

Rank: 3Rank: 3

积分
401
发表于 2020-10-26 13:39 | 显示全部楼层
这个难道是配置文件里面做到的么,期待大佬指教
回复

使用道具 举报

19

主题

1214

回帖

83

威望

VIP(贵宾)

积分
1615

VIP 勋章希望之星勋章热心助人勋章

发表于 2020-10-26 13:47 | 显示全部楼层
shako11 发表于 2020-10-26 13:11
我的意思是通过设置参数系统自带的,不需要新建就直接会有三个基准平面的剖面。我的零件就是自带,但是我 ...

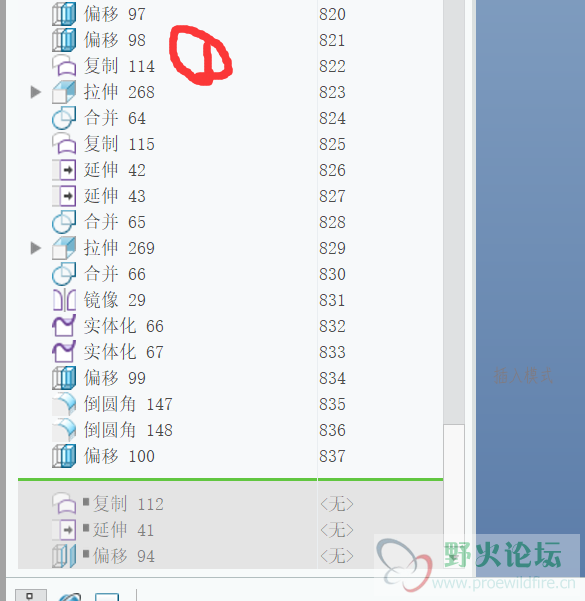

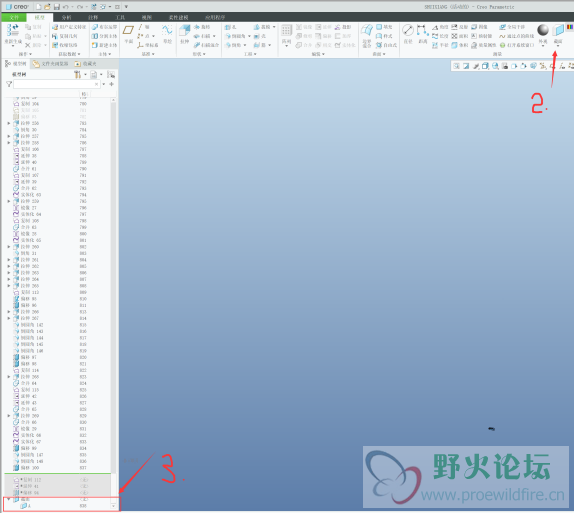

应该没有这个功能吧?如果有的话也请告知方法,如果你打开别人以前的,个人猜测是老版本做的,在新版本中打开时,模型树的下方是没有显示截面的,只有点一下新版中的截面它才会自动在模型树下方生成以前所有做的截面。我自己的有这种情况,不知是否和你的一样?

这是零件用proe5.0做的,模型树下方没有截面,打开是用Creo7.0打开的

这是零件用proe5.0做的,模型树下方没有截面,打开是用Creo7.0打开的

点截面,生成原来已有的截面

点截面,生成原来已有的截面

整个组件也是如此

整个组件也是如此

点截面生成后的效果

点截面生成后的效果
回复

使用道具 举报

3

主题

137

回帖

5

威望

工程师

Rank: 3Rank: 3

积分
221
发表于 2020-10-26 14:18 | 显示全部楼层
模板文件,直接做好截面,名子改为front 等,新建就全都有了
回复

使用道具 举报

63

主题

1055

回帖

82

威望

讲师

Rank: 6Rank: 6

积分
1551

希望之星勋章

发表于 2020-10-26 16:20 | 显示全部楼层
本帖最后由 蓝沁秋 于 2020-10-26 16:21 编辑

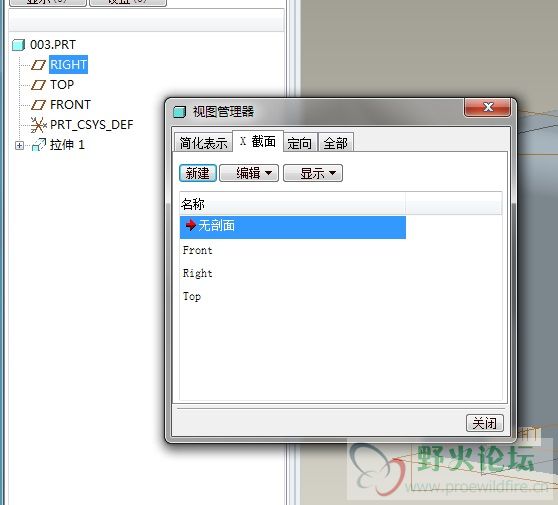

1、新建.prt格式的零件,新建3个剖面。
2、重命名(自己熟悉的名称)并保存,用来当作模板。
3、config.pro添加下面的配置命令,指定刚才的prt文件路径,选择自己的启动目录或者熟悉的路径。
4、重启软件,新建零件即可看到三个截面。


creo 6.0.6.0
回复

使用道具 举报

101

主题

2610

回帖

300

威望

教授

Rank: 8Rank: 8

积分
3739

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2020-10-26 18:06 | 显示全部楼层
本帖最后由 liurunxing 于 2020-10-26 18:10 编辑
shako11 发表于 2020-10-26 13:09
我的意思是通过设置参数系统自带的,不需要新建就直接会有三个基准平面的剖面。我的零件就是自带,但是我 ...

了解一下有个叫“模板”的玩艺,按上述步骤,修改一下你的的组件模板文件,保存。
重新加载后,
新建的组件或可满足你的夙愿。

三个基准面做截面的情况,一刀劈下去,很多情况啥也"砍“不到。
个人习惯问题,在不引用外部参照的情况,很多时候,以三个基准面中的两个做为特征的起始边。
这时,一刀切下去,只是擦个皮。

尤其是引用top——down的方法后,有时零件的实体距离三个基准面十万八千里。
回复

使用道具 举报
