外观曲面怎么画的

hongjiqiao

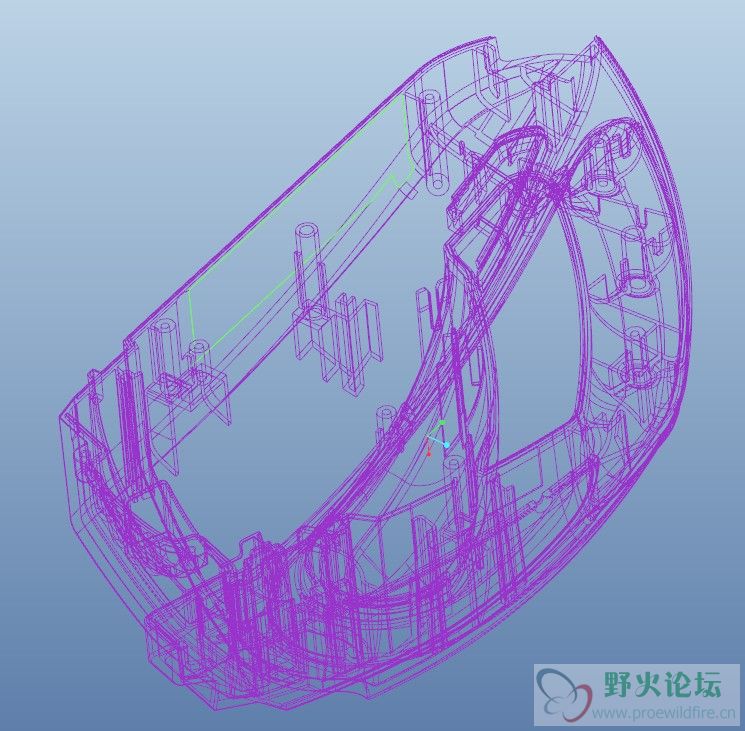

各位师兄，下图的外观是怎么画出来的？求大神帮忙，不需要圆角和内部结构，只需要外观曲面就可以了。
附件太大了，我上传到了微云，大家可以下载下来看看。
https://share.weiyun.com/ljRFajnD

hongjiqiao

附件太大了，怎么上传啊？

森林海洋

正在下载中，我来看看吧

森林海洋

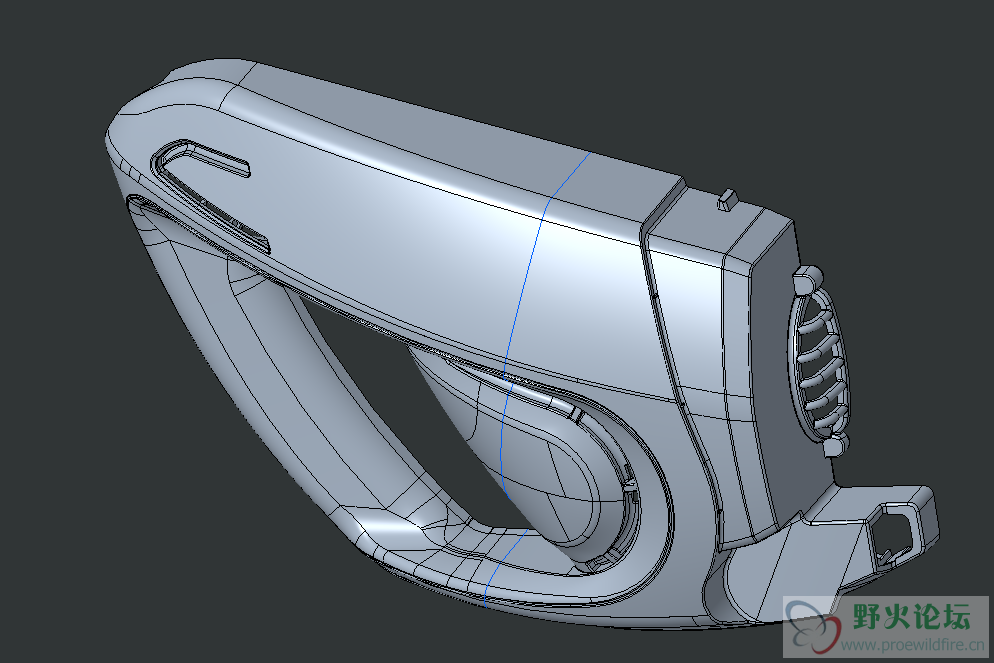

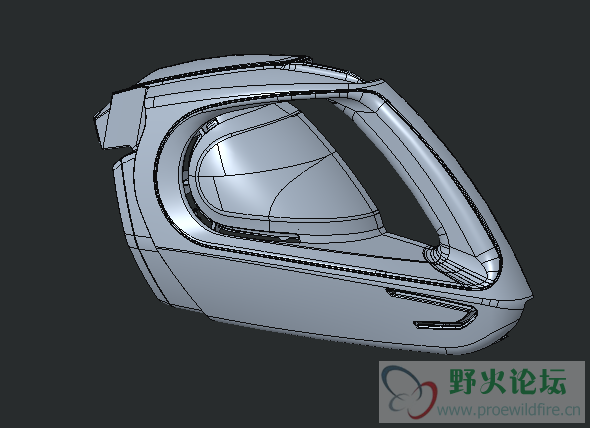

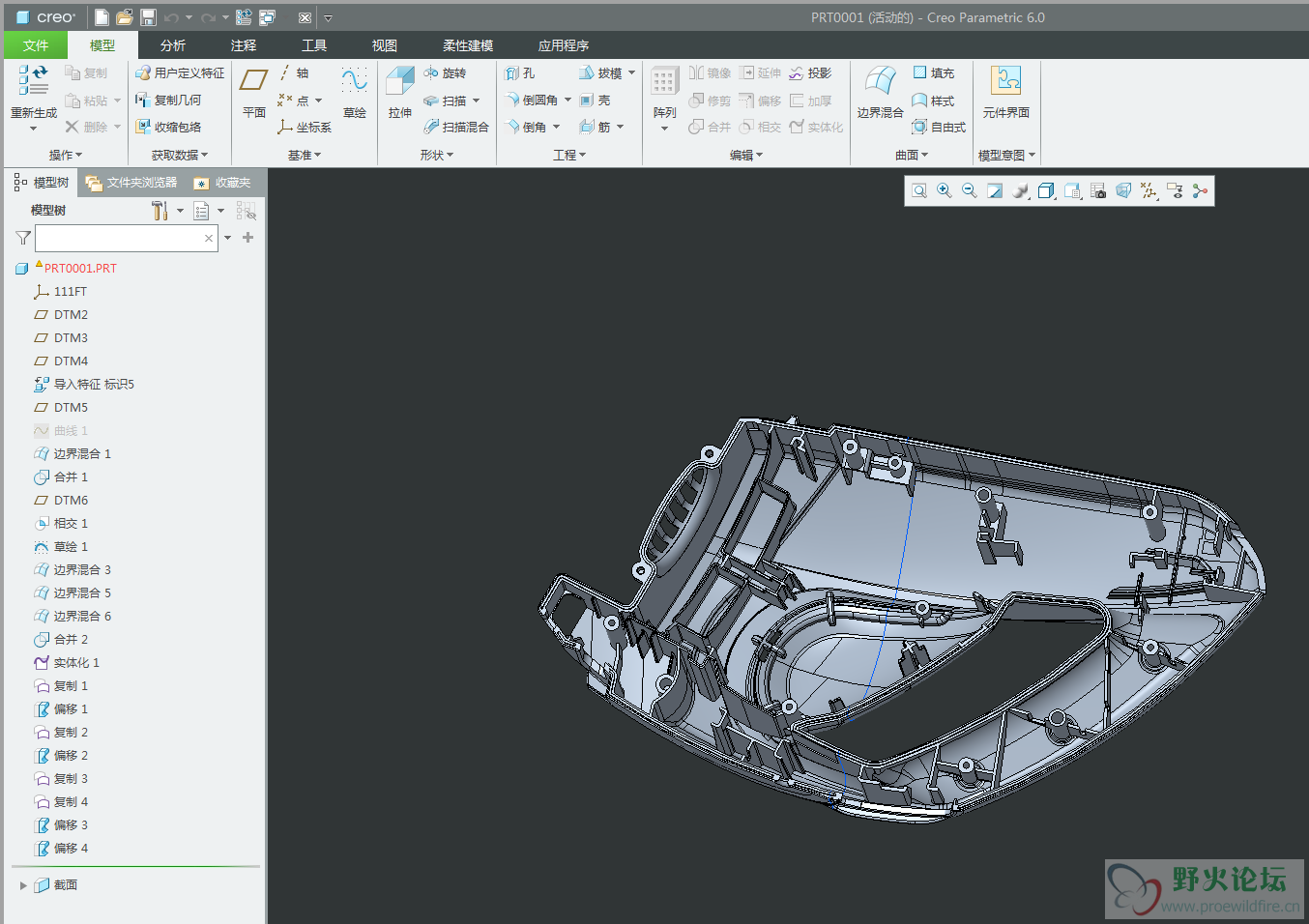

顺带着练习了一个补破面，  这种外观性的东西，一般都是ID做外观的给的，我们只做内部结构就好了。

hongjiqiao

森林海洋 发表于 2020-9-22 20:21
顺带着练习了一个补破面，  这种外观性的东西，一般都是ID做外观的给的，我们只做内部结构就好了。

牛逼，你这个带有参数方便给我么？我需要参考下，谢谢。微型   18501502378

1621223212

森林海洋 发表于 2020-9-22 20:21
顺带着练习了一个补破面，  这种外观性的东西，一般都是ID做外观的给的，我们只做内部结构就好了。

以前我做模具设计会干掉参数，现在做结构参数建模弄得心态炸了。真的谢谢老哥贴出了模型树，想问下老哥建模的时候用骨架跟发布么？感觉这样画图好慢啊，能指点下么谢谢了。

hongjiqiao

1621223212 发表于 2020-9-22 20:57
以前我做模具设计会干掉参数，现在做结构参数建模弄得心态炸了。真的谢谢老哥贴出了模型树，想问下老哥建 ...

多个零件装配才会用骨架模型发布，然后拆件，单个零件都是直接画的

1621223212

hongjiqiao 发表于 2020-9-23 08:15
多个零件装配才会用骨架模型发布，然后拆件，单个零件都是直接画的

老哥，那可不可以理解成，象那些标准化了的零件（供模的）是不是单独画然后组装进去，或者直接套别人的图档组装进来就行了，确实不清楚望指点下

1621223212

hongjiqiao 发表于 2020-9-23 08:15
多个零件装配才会用骨架模型发布，然后拆件，单个零件都是直接画的

破面的情况，你可以去B站搜索破面修补有教程的（只是提供本质思路给你）3楼兄弟模型树已经贴出来了你可以模仿他的思路，早年我模具设计做多了常常遇到破面，建议你去尝试用楼上哥们方法去补几次你就有心得了（IDD模式也可以去尝试下）

m15994865600

我也来参与下吧，我是四个步骤完成的。
第一步，进IDD里删除掉破面

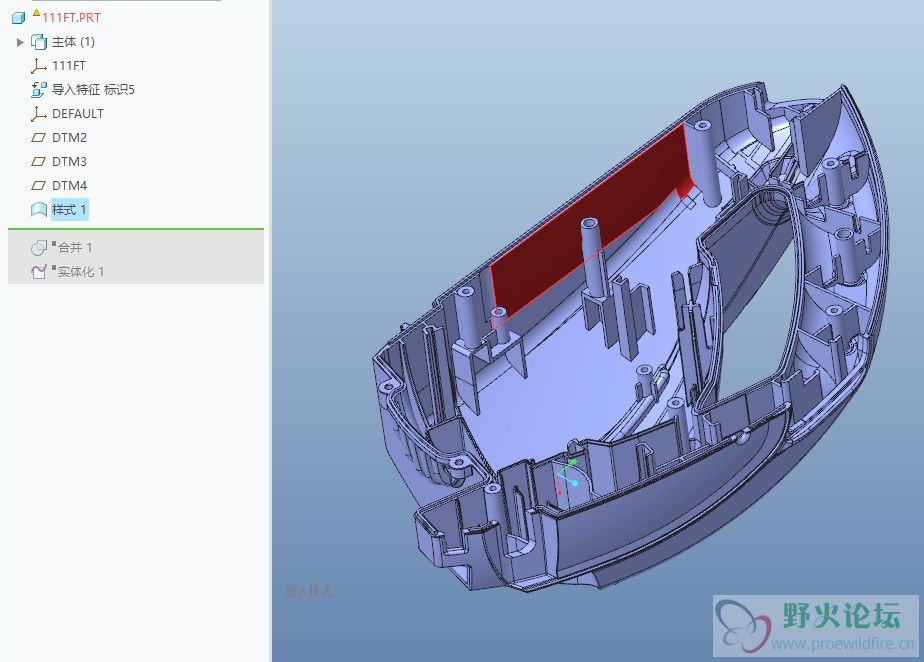

第二步，直接用样式命令做出破损的面

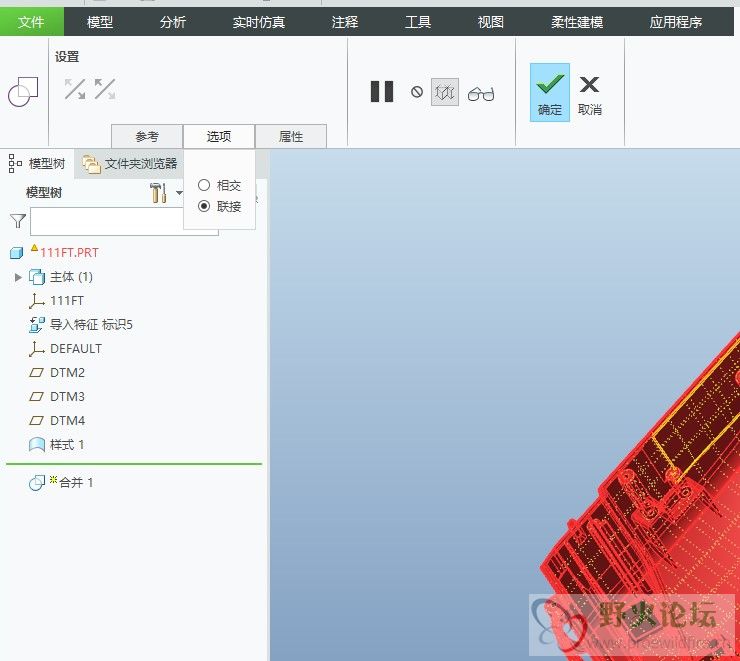

第三部，合并（注意合并的时候要选取联接）
第四部，实体化
感觉面做的不是很好，主要是因为缺少了很多线，要是要求很高的话，上面的第二部就要重新画线慢慢来。
