Creo工程图，BOM球标的引线更改为指向零件表面的方法

a36071107 · 发表于 2020-8-28 15:20

      Creo 4.0 M040版本。
      Creo工程图，创建BOM球标后，若其引线指向零件的边线，可以通过下述操作将其引线指向零件表面。
      具体如下：
      （1）左键单击BOM球标，选中后长按右键，在弹出的快捷菜单中选择“编辑连接。
      （2）在弹出的选择参考对话框中，设置“选择曲面”。
      （3）消息区提示“选择曲面上的一点”，在零件表面上左键单击。
      （4）中键退出。

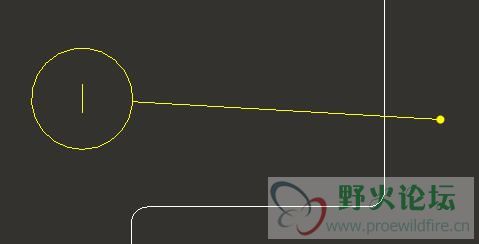

      可以看到，BOM球标的引线已经指向零件表面（在操作中选中的表面上一点的位置）。
      此时，左键选中BOM球标后，可以选中引线端点并拖动，将其拖动到理想位置。
