螺旋叶型画法

w245272914

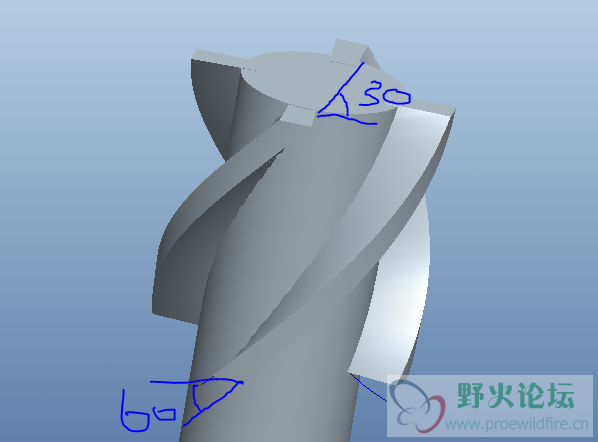

图片一为螺旋叶型

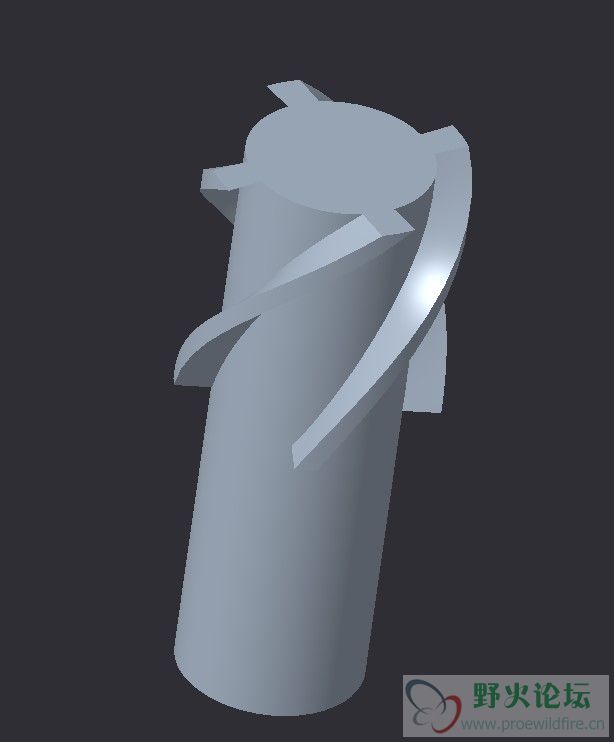

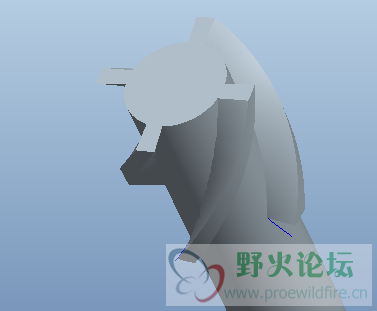

图片二、图片三分别叙述入口角为30度，出口角为60度，包角为120度

螺旋叶型画法，我控制不了入口角与出口角的度数，我只能控制包角度数，惭愧。
请教大神解惑，关系式、ibl曲线、或者别的思路都可以，谢谢

jon1113

你可以依照附件图片步骤试试看

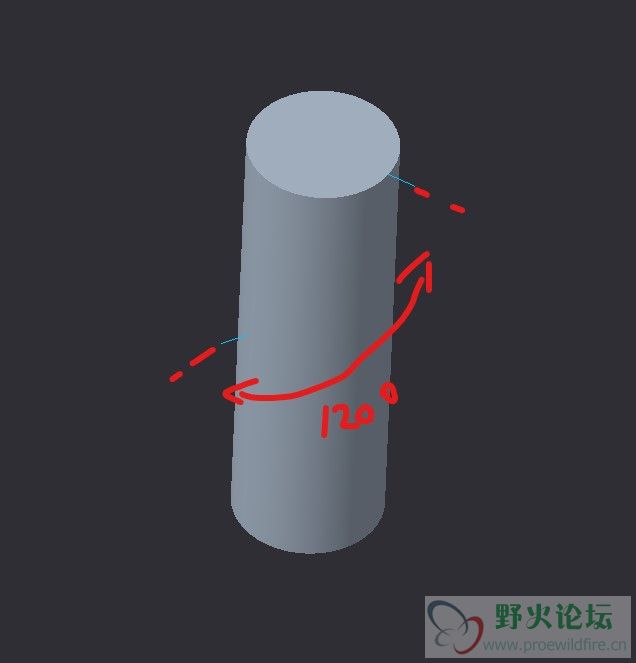

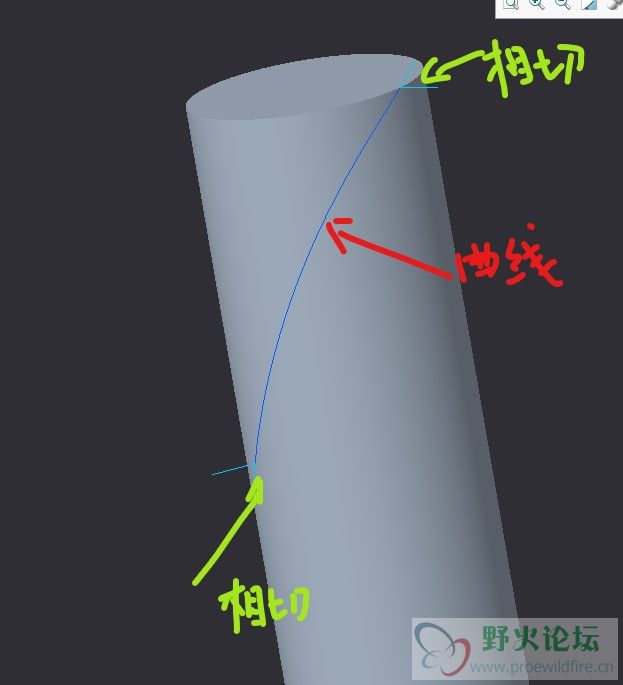

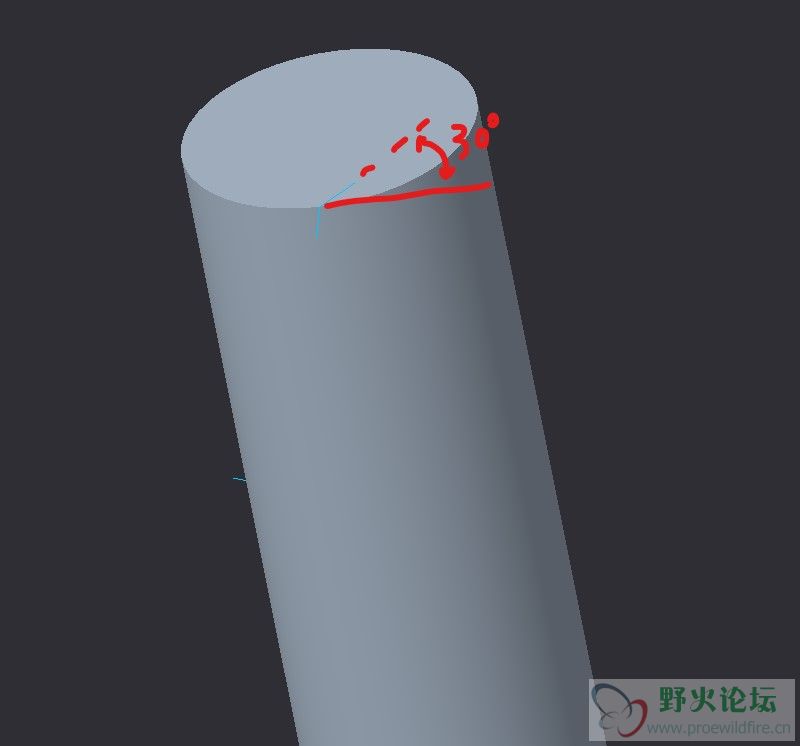

1.主要是使用“通过点的曲线”命令，使用此命令时------注意曲线约束在柱体上------在之前要把两端的约束角度的直线做好，上面30度，下面60度，然后设置曲线相切两个角度的直线，当然直线的顶点的柱体夹角为120度；

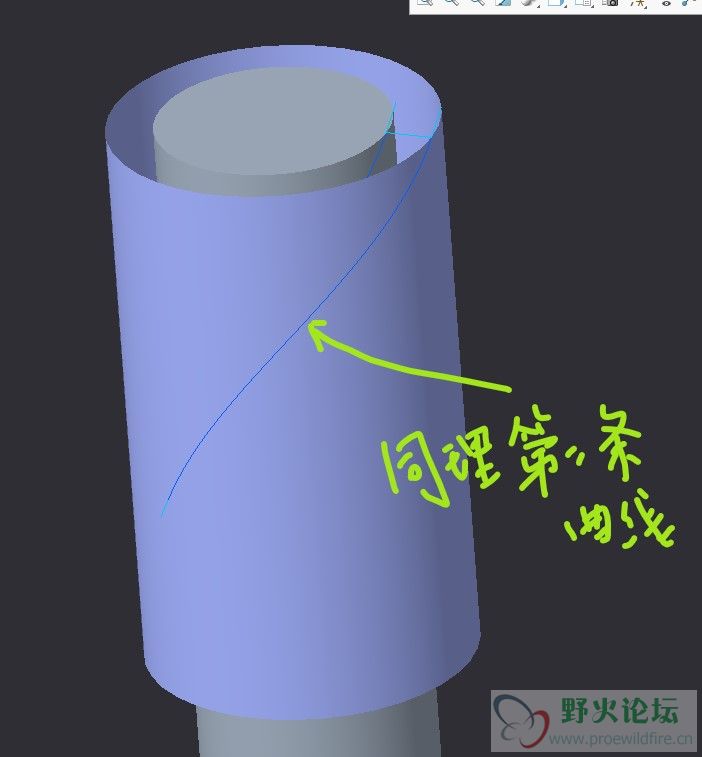

2.同理在做一个柱面，依照上面的步骤再做一条曲线；

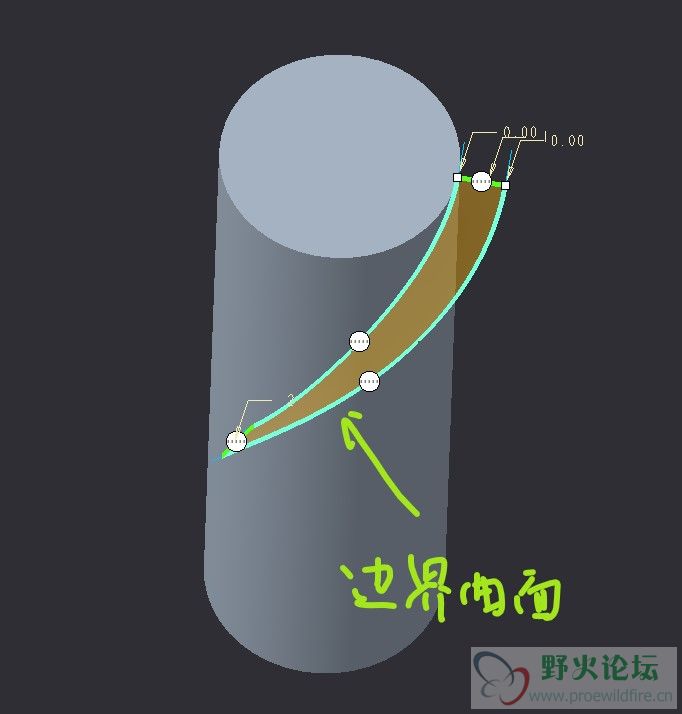

3.利用曲线边界图面；

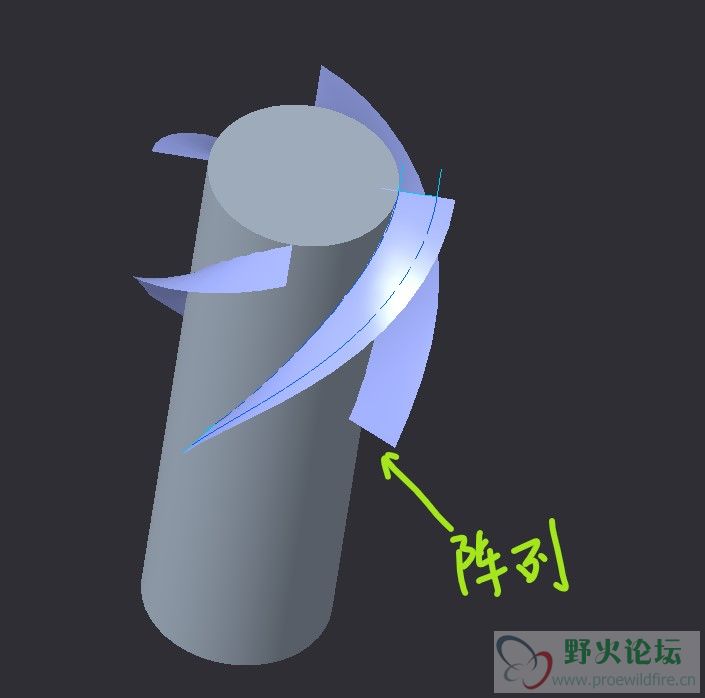

4.阵列

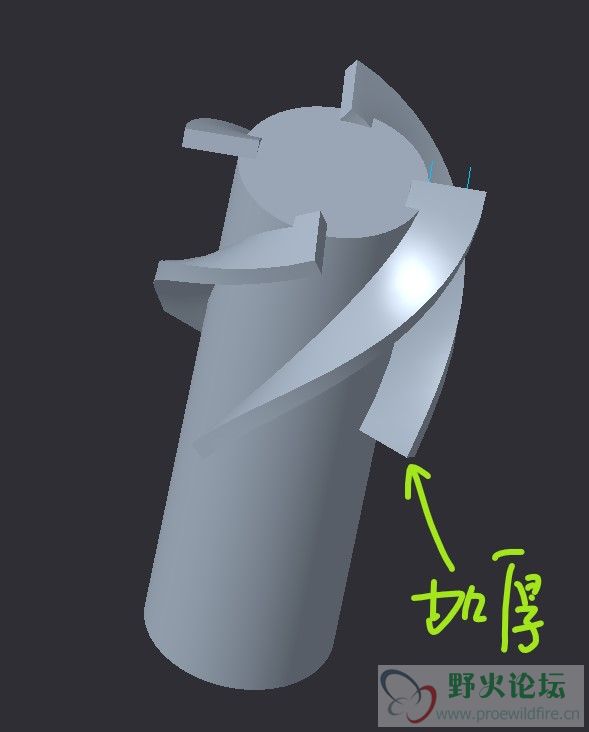

5.加厚
6.整理端面
ok
不知道是否符合你的要求，你自己试试吧

w245272914

jon1113 发表于 2020-8-24 16:29
你可以依照附件图片步骤试试看
1.主要是使用“通过点的曲线”命令，使用此命令时------注意曲线约束在柱体 ...

是哦，脑洞大开。
聪明
谢谢大神
是我想要的

w245272914

jon1113 发表于 2020-8-24 16:29
你可以依照附件图片步骤试试看
1.主要是使用“通过点的曲线”命令，使用此命令时------注意曲线约束在柱体 ...

辛苦了

dccdty

给你提供另外一种思路包络曲线+混合扫描+阵列，按你给的要求主要是起始角60，终止角30，包络角120，中间螺旋过渡段没有要求是弧线还是样条。

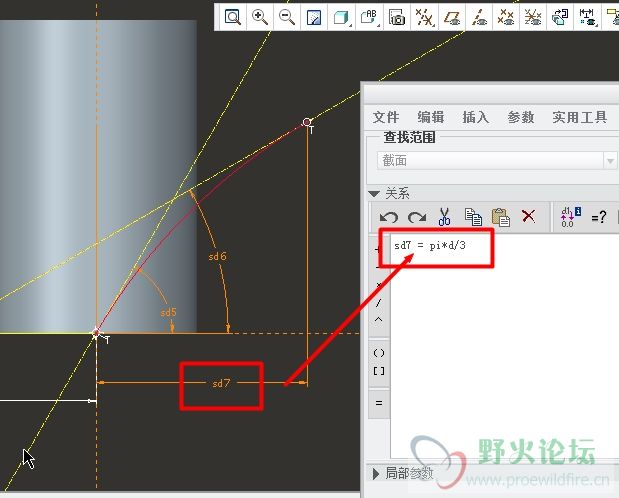

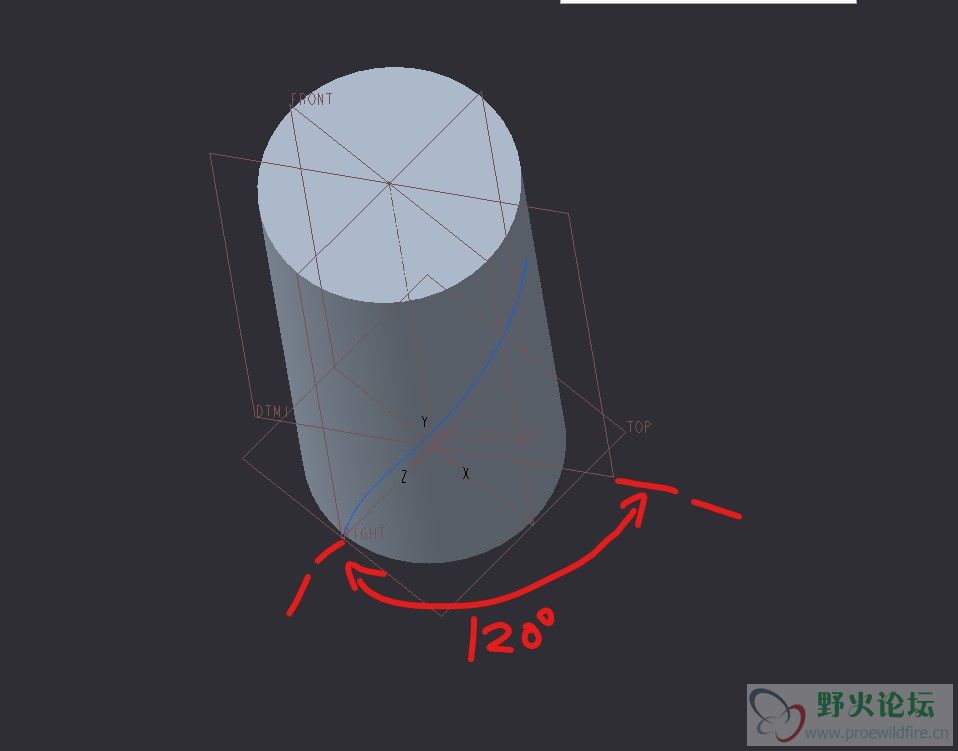

我按圆弧做了一下，因为120°刚好是圆周的1/3，使用关系式约束宽度为pi*D/3

得到轨迹线。

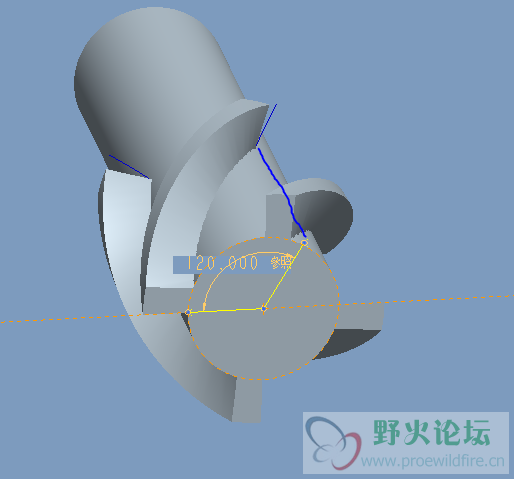

你没有给截面形状，就随便做了一下，最后通过混合扫描和阵列得到模型


Creo 2.0

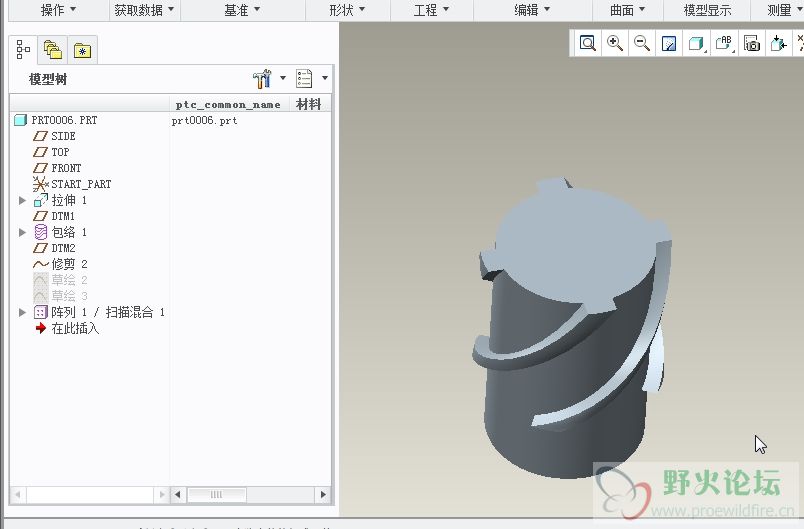

prt0006.prt.rar (196.72 KB, 下载次数: 27)

2020-8-24 18:55 上传

点击文件名下载附件

w245272914

dccdty 发表于 2020-8-24 19:01
给你提供另外一种思路包络曲线+混合扫描+阵列，按你给的要求主要是起始角60，终止角30，包络角120，中间螺 ...

谢谢大神，条条大路通罗马

w245272914

dccdty 发表于 2020-8-24 19:01
给你提供另外一种思路包络曲线+混合扫描+阵列，按你给的要求主要是起始角60，终止角30，包络角120，中间螺 ...

第一种方法，我会了

大神你这种方法，我还没有研究出来

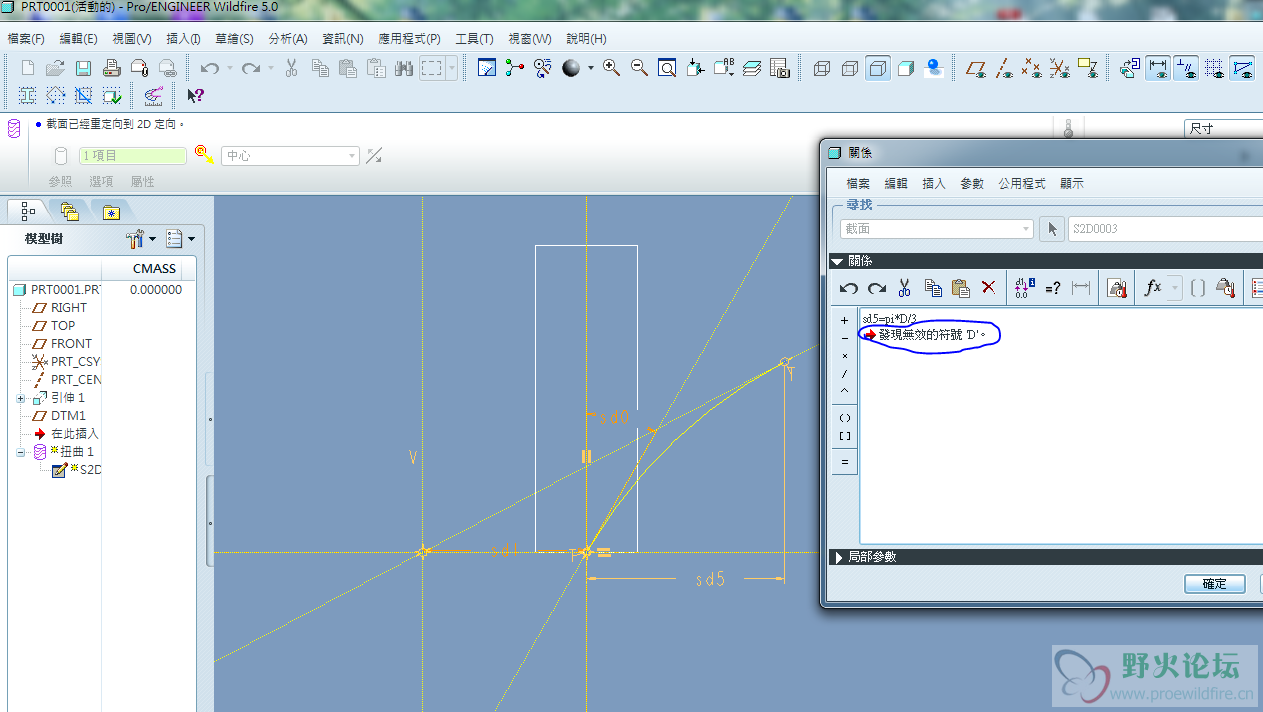

發現無效的符號 'D'，我那里错了呀
我用的是正版Proe5.0，我笔记本电脑还没有更新，我猜了半天。卡在这里了。

jon1113

w245272914 发表于 2020-8-25 16:59
第一种方法，我会了

大神你这种方法，我还没有研究出来

圆周长=2pi*r=pi*d---d就是直径
这个d就是中心那个圆柱的直径，pi*d/3就是周长的1/3，对应角度就是360*/3=120°
应该是这样理解的

w245272914

jon1113 发表于 2020-8-25 17:18
圆周长=2pi*r=pi*d---d就是直径
这个d就是中心那个圆柱的直径，pi*d/3就是周长的1/3，对应角度就是360*/ ...

你说的这个我理解
我知道D是默认的草绘里面的直径符号，我点关系式后，输入怎么无效啊
你看我草绘那里有没有问题呀

jon1113

w245272914 发表于 2020-8-25 17:29
你说的这个我理解
我知道D是默认的草绘里面的直径符号，我点关系式后，输入怎么无效啊
你看我草绘那里 ...

好吧

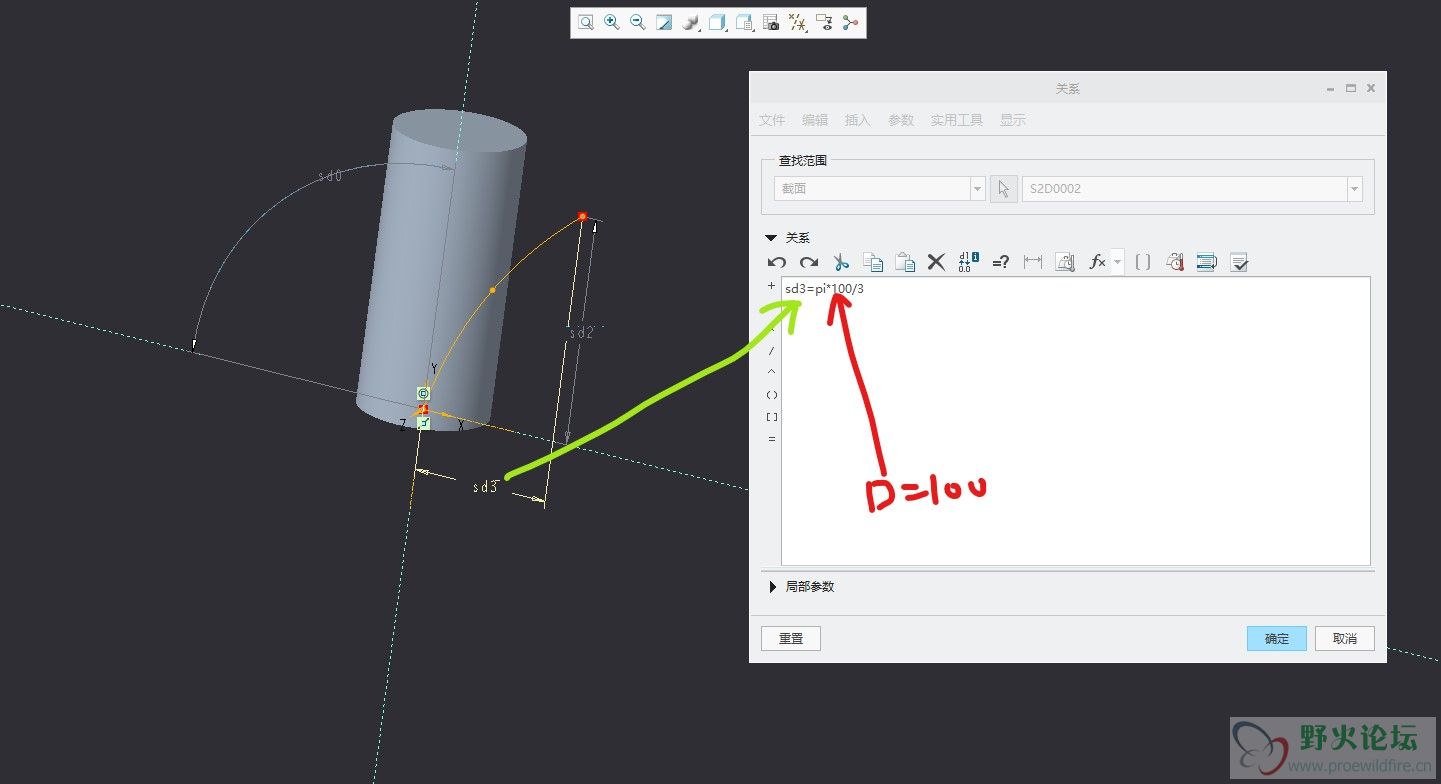

看附件图，圆柱你是在螺旋叶前面绘制好的，所以里面的d的数值就是定值了啊

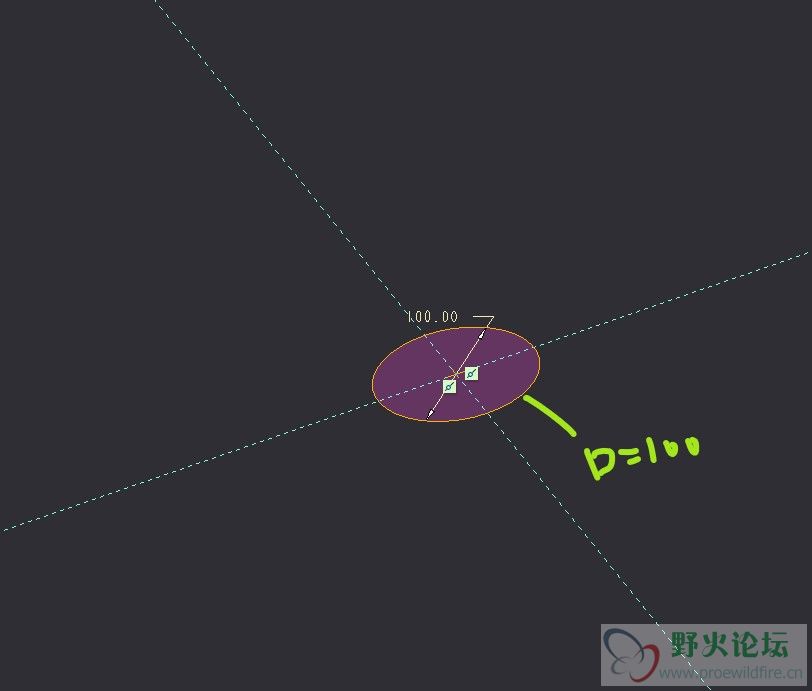

比如我绘制的圆柱的直径是100，那么d=100
从而sd#=pi*100/3
这样说明白吧
