Creo6.0工程图怎样让形位公差竖着摆放

青墨cz · 发表于 2020-8-22 11:52

如图，竖着摆放的形位公差是我在creo2.0工程图里标注的，升级到6.0后，形位公差怎样都竖不起来了,有没有大神指导一下。

dccdty · 发表于 2020-8-22 12:14

本帖最后由 dccdty 于 2020-8-22 12:15 编辑

你这是自创的标注方式么？国标要求里面形位公差没有这种表示方式，只能横着放。

liulin_ch · 发表于 2020-8-22 18:50

本帖最后由 liulin_ch 于 2020-8-22 18:55 编辑

青墨cz · 发表于 2020-8-23 15:45

dccdty 发表于 2020-8-22 12:14
你这是自创的标注方式么？国标要求里面形位公差没有这种表示方式，只能横着放。

形位公差框格在图样上一般为水平放置，必要时也可以垂直放置（逆时针转）。我这个壳体尺寸很多，形位公差也多，全横着放图面很乱，一切以车间加工方便为要吧。

dccdty · 发表于 2020-8-23 18:05

青墨cz 发表于 2020-8-23 15:45
形位公差框格在图样上一般为水平放置，必要时也可以垂直放置（逆时针转）。我这个壳体尺寸很多，形位公差 ...

形位公差有三种方式可以标注，不知道你用的哪种？
1、系统自带几何公差工具，2、自定义字符，3、文本注解添加外框

青墨cz · 发表于 2020-8-24 08:18

dccdty 发表于 2020-8-23 18:05
形位公差有三种方式可以标注，不知道你用的哪种？
1、系统自带几何公差工具，2、自定义字符，3、文本注 ...

我用1、系统自带几何公差工具

dccdty · 发表于 2020-8-24 17:31

青墨cz 发表于 2020-8-24 08:18
我用1、系统自带几何公差工具

第一种方式改不了，好像2.0也是改不了的吧。用第二种方式就可以改。

青墨cz · 发表于 2020-8-26 09:09

dccdty 发表于 2020-8-24 17:31
第一种方式改不了，好像2.0也是改不了的吧。用第二种方式就可以改。

你有现成做好的自定义形位公差符号吗？

dccdty · 发表于 2020-8-26 14:48

本帖最后由 dccdty 于 2020-8-26 14:53 编辑

青墨cz 发表于 2020-8-26 09:09
你有现成做好的自定义形位公差符号吗？

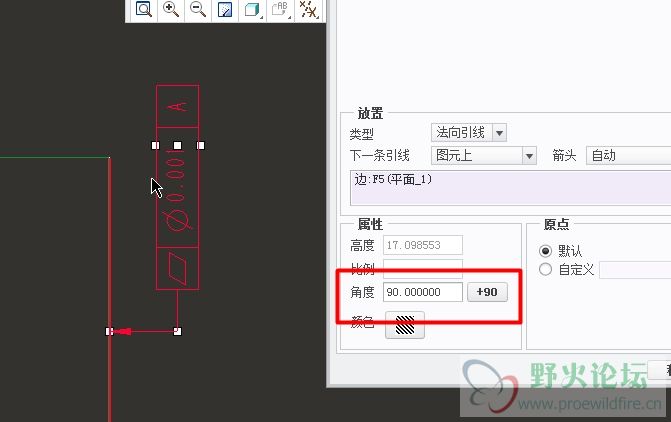

默认是横着的，需要设置旋转角度。

Creo 2.0

geom_tolerance.rar (19.7 KB, 下载次数: 21)

青墨cz · 发表于 2020-8-26 16:04

dccdty 发表于 2020-8-26 14:48
默认是横着的，需要设置旋转角度。

谢谢
