不规则零部件如何建立基准面

qingfeng-nn

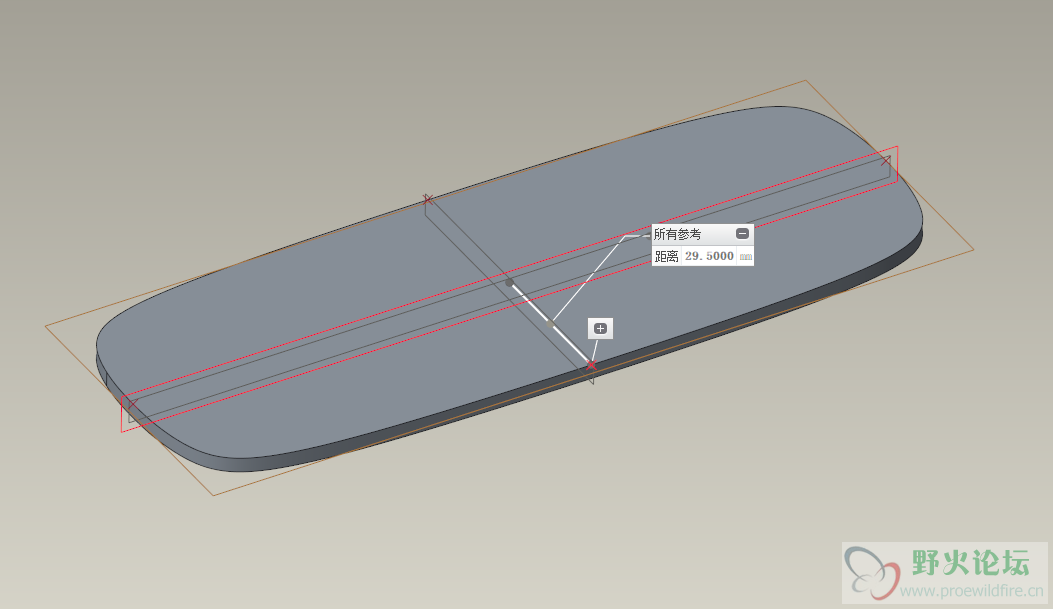

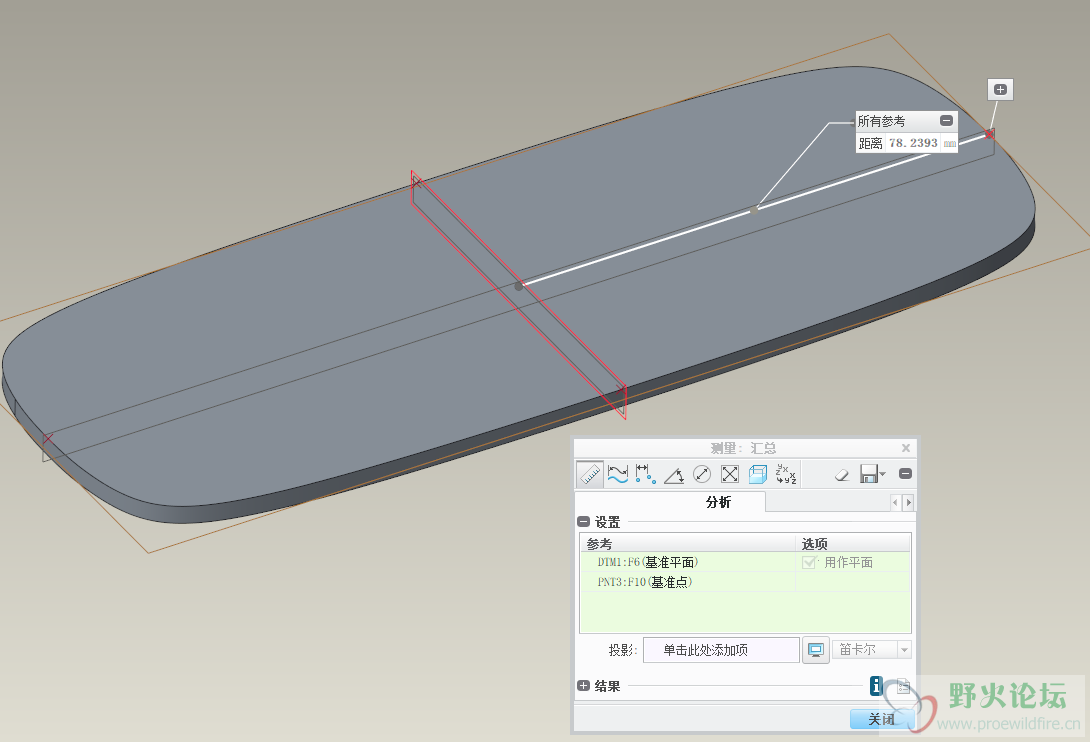

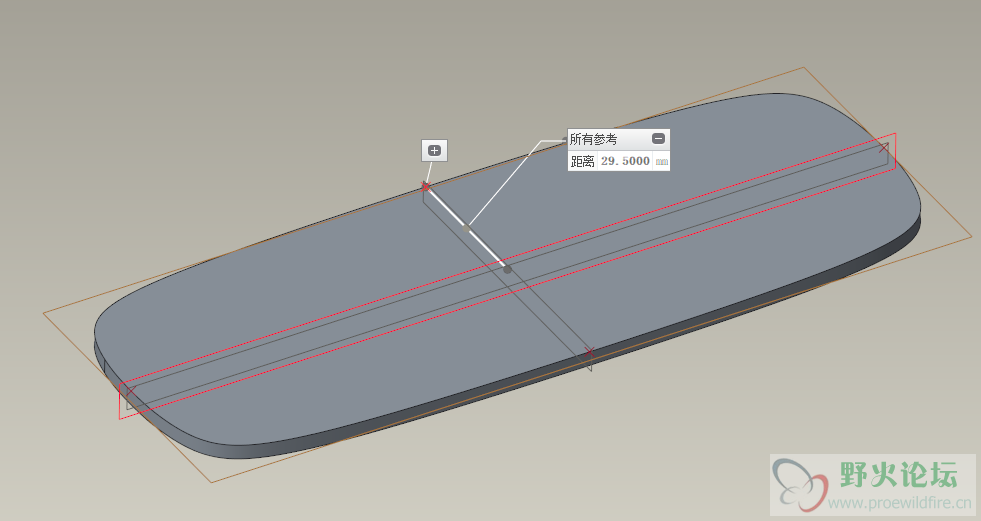

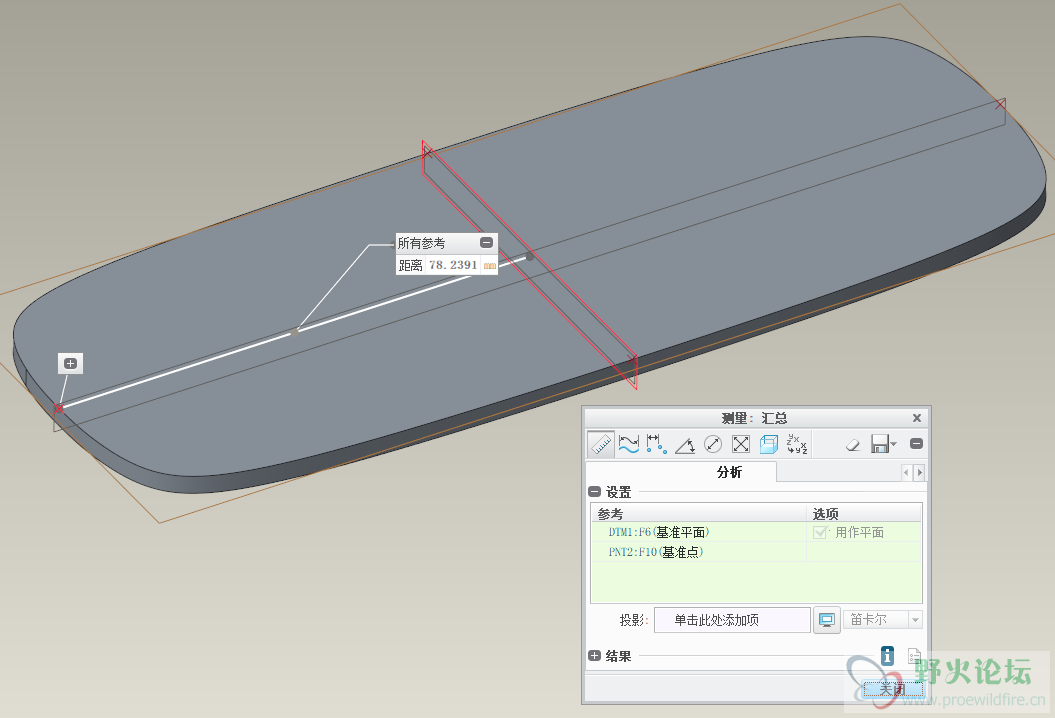

图片压缩了一下，可以全部上传了，源文件也放上来吧，仅供参考。

siladgn

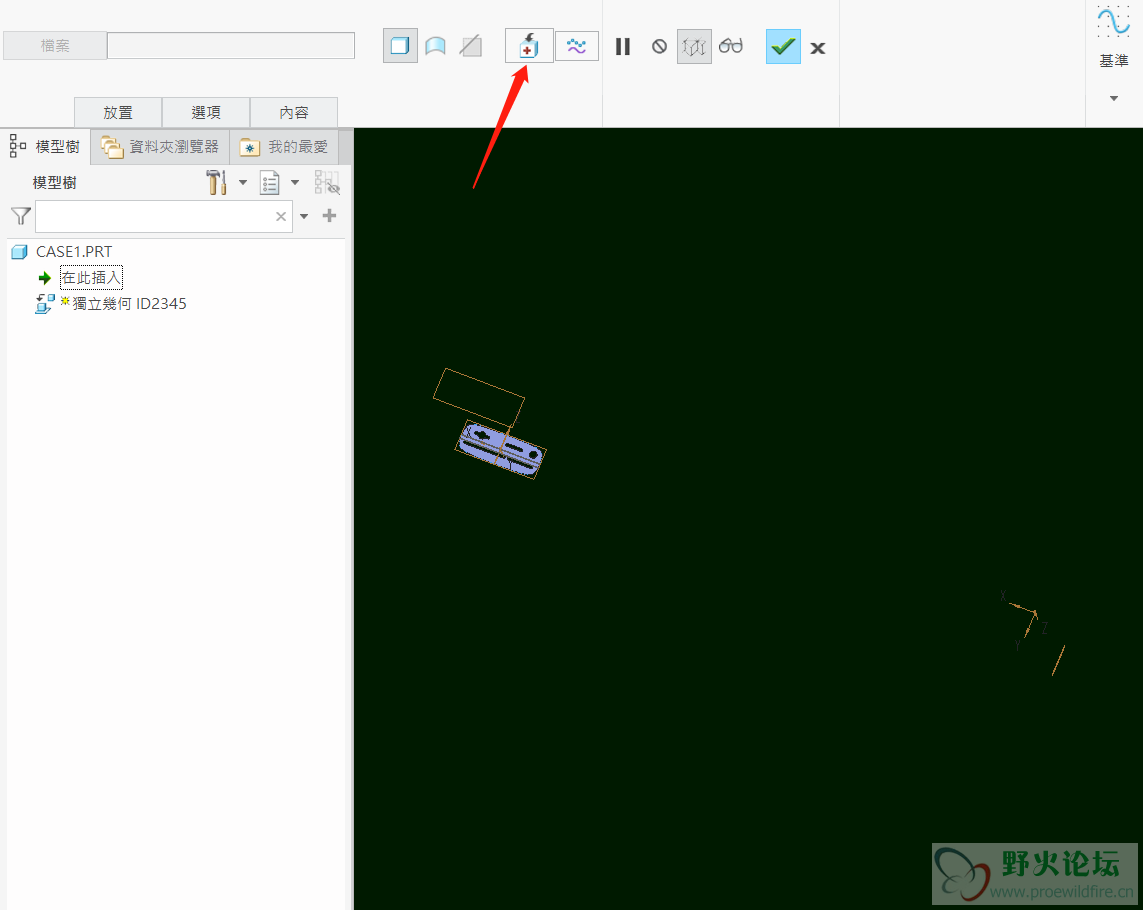

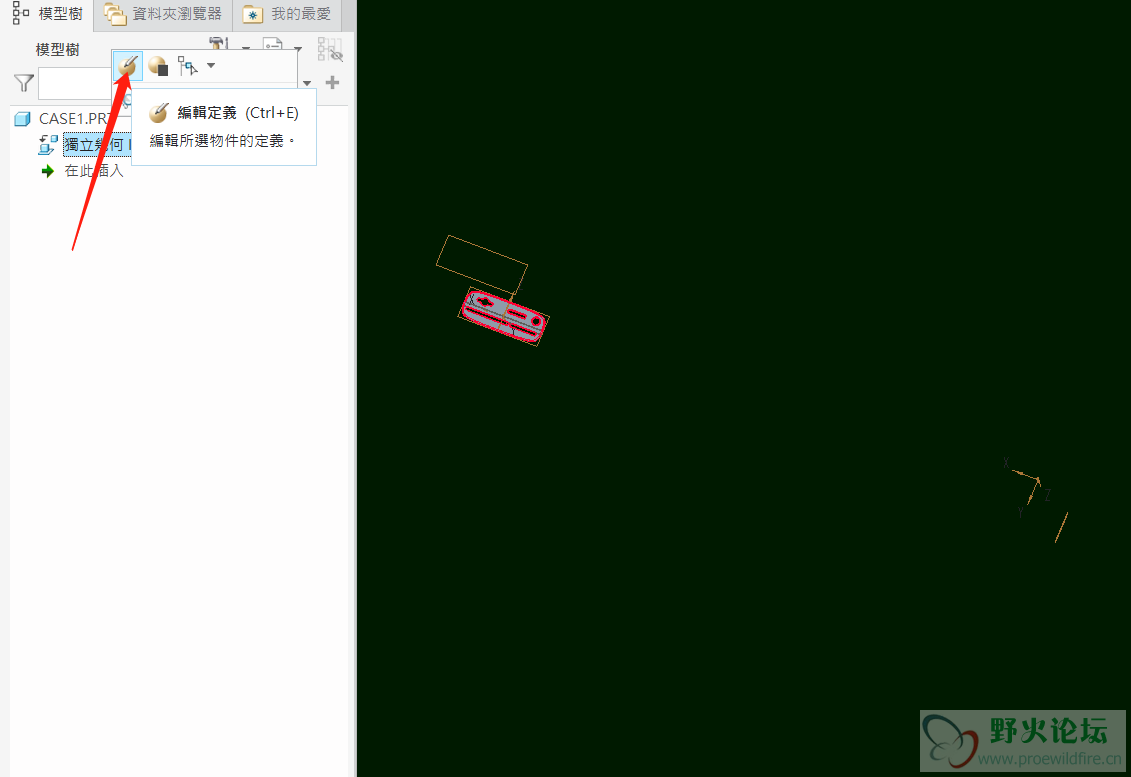

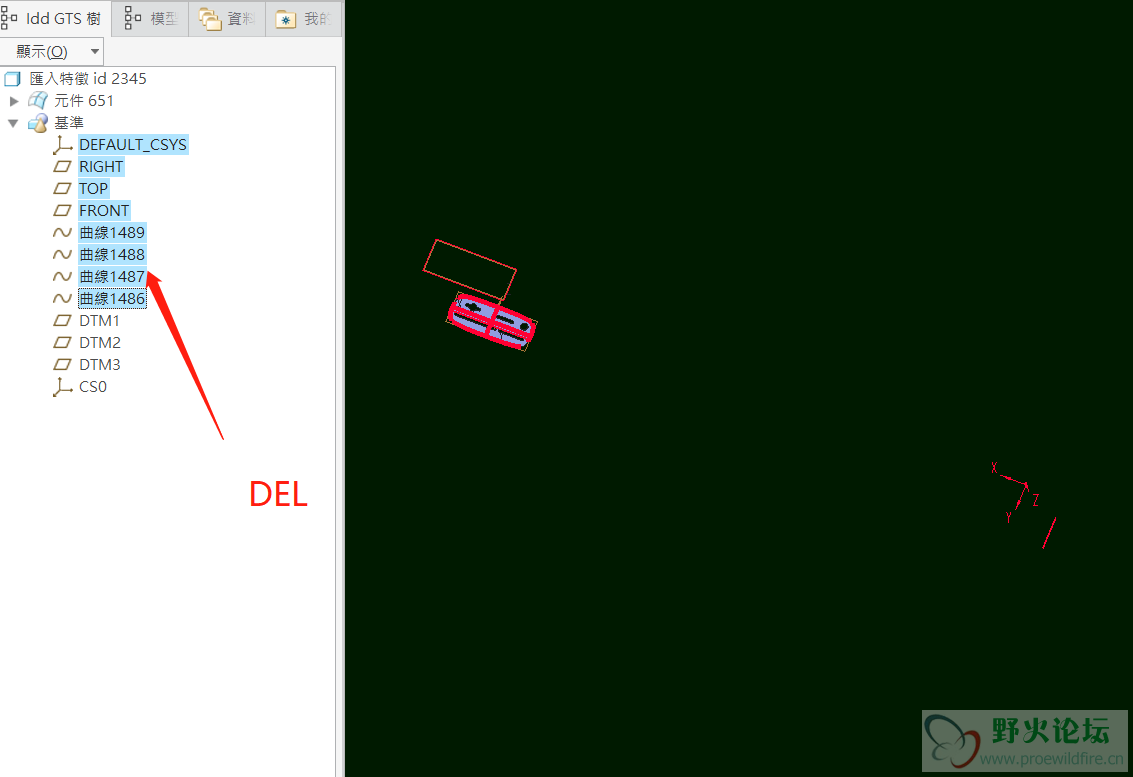

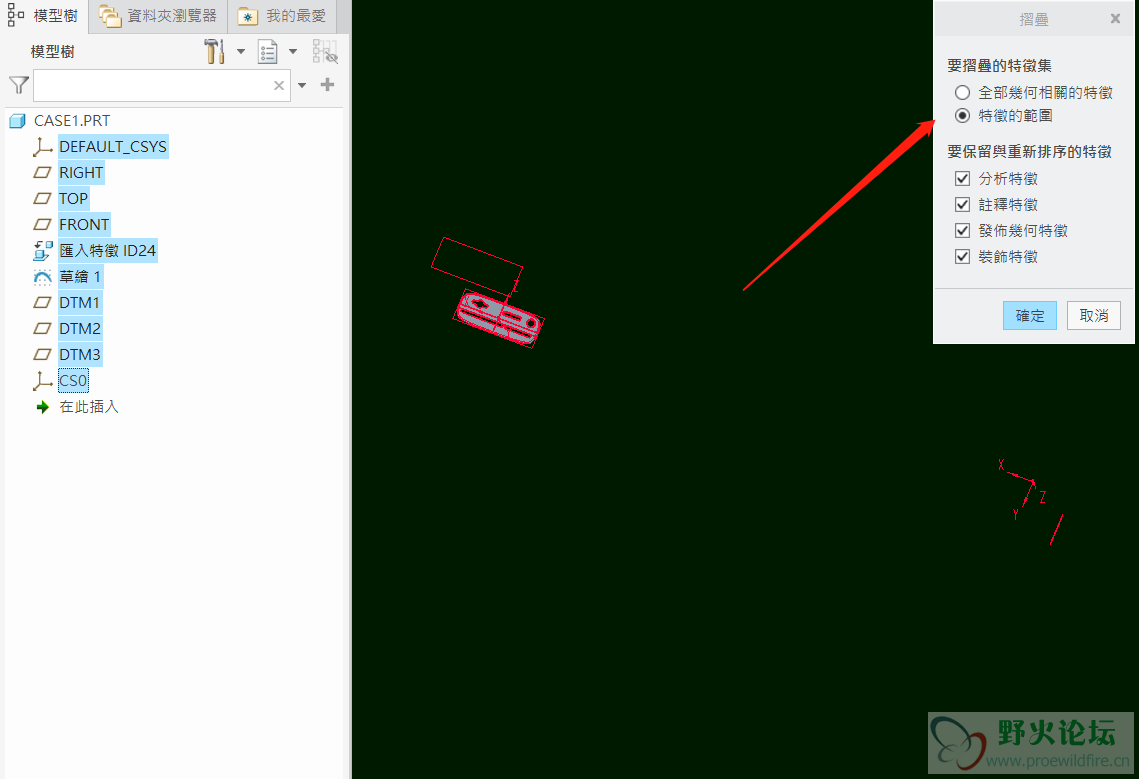

請參考

加勒比海苔

qingfeng-nn 发表于 2020-8-17 12:02
图片压缩了一下，可以全部上传了，源文件也放上来吧，仅供参考。

你用的模型不是我附件的吧？你这个图中点是好找的，所以平面比较好建立

加勒比海苔

加勒比海苔 发表于 2020-8-17 13:13
你用的模型不是我附件的吧？你这个图中点是好找的，所以平面比较好建立

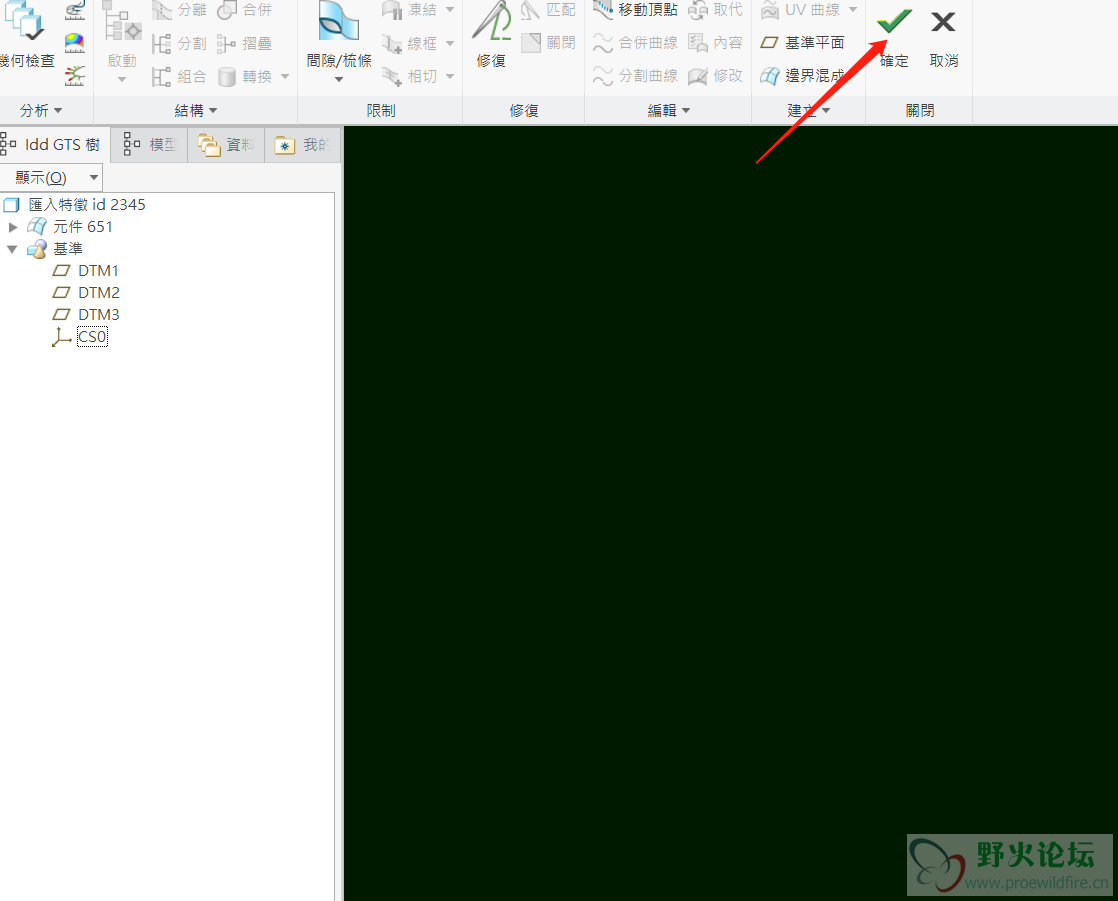

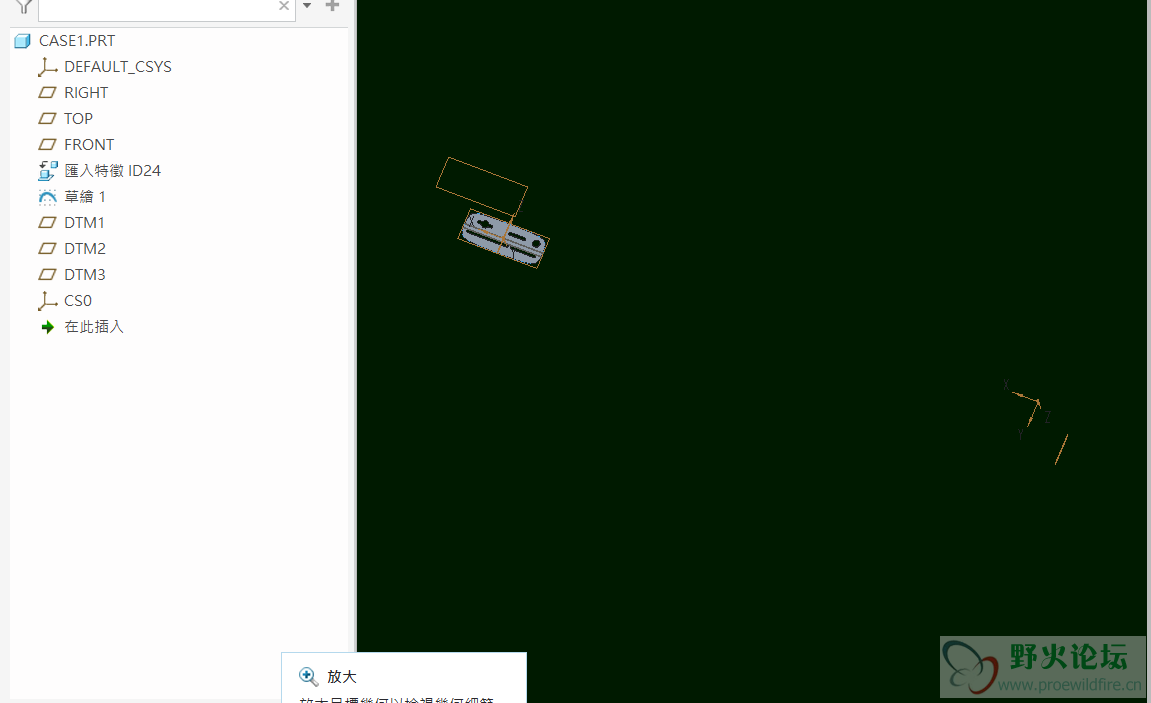

你第二张图不是很看得明白，DTM1、2、3是怎么建立出来的？

加勒比海苔

dccdty 发表于 2020-8-17 13:49
既然你要找对称中心，那么零件外形应该起码得是对称件了。如果不是对称的，那你就草绘个矩形框估算一下对称 ...

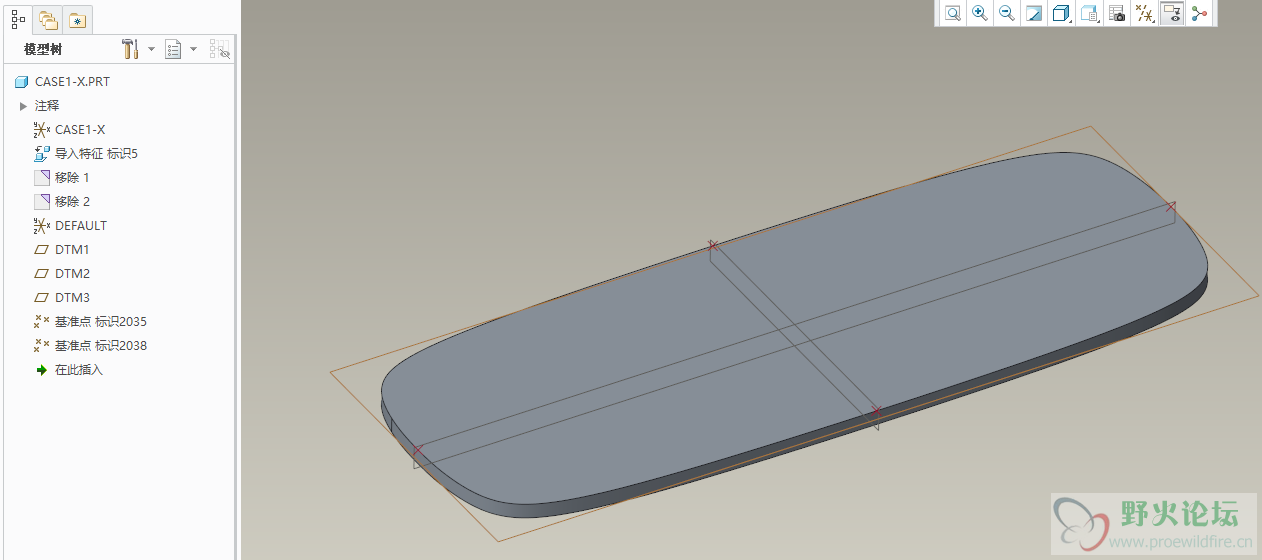

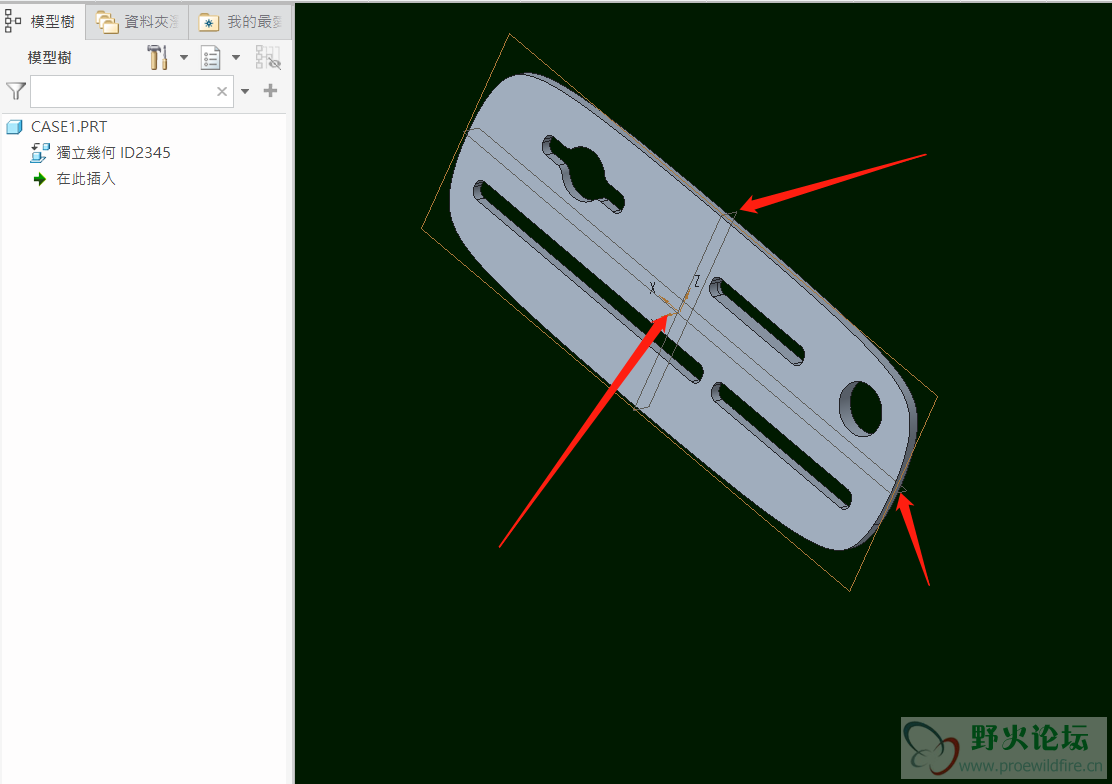

这个思路我觉得是正确的，不过我改了一下，目的是为了恢复原来的特征，建好平面只需把移除的内容删除就可以了。

dccdty

加勒比海苔 发表于 2020-8-17 14:12
这个思路我觉得是正确的，不过我改了一下，目的是为了恢复原来的特征，建好平面只需把移除的内容删除就可 ...

方法掌握了，随便你用哪种方式做都行。

13421449639

看是不是这样

qingfeng-nn

加勒比海苔 发表于 2020-8-17 13:13
你用的模型不是我附件的吧？你这个图中点是好找的，所以平面比较好建立

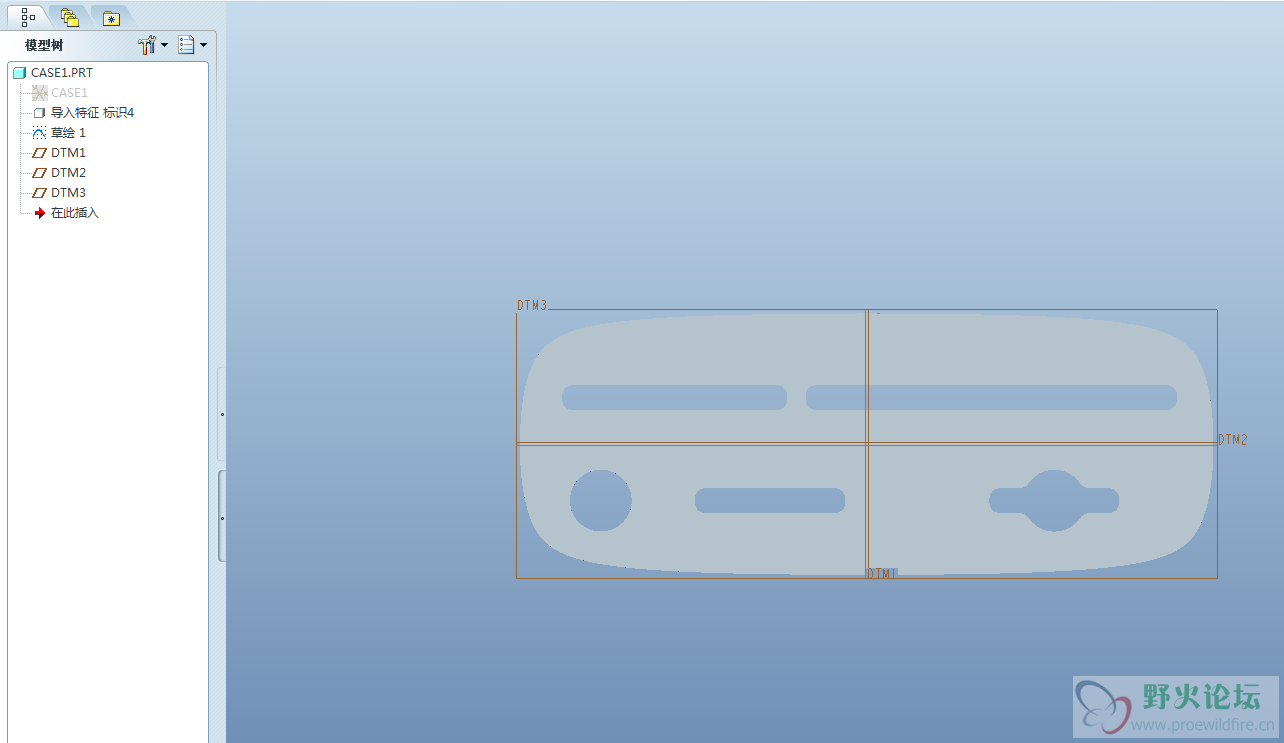

我没有用你的图，当时看的时候你的源文件还没传上来，其实不管怎么样的，都一样的，你总能找到中点，总能画出我图示上的那两条垂直的面

加勒比海苔

感谢各路大神的指教

katyicy

https://v.youku.com/v_show/id_XNDY2ODU5OTI4NA==.html?spm=a2hzp.8253869.0.0
这个视频可以参考一下，是根据坐标系来做基准平面。
