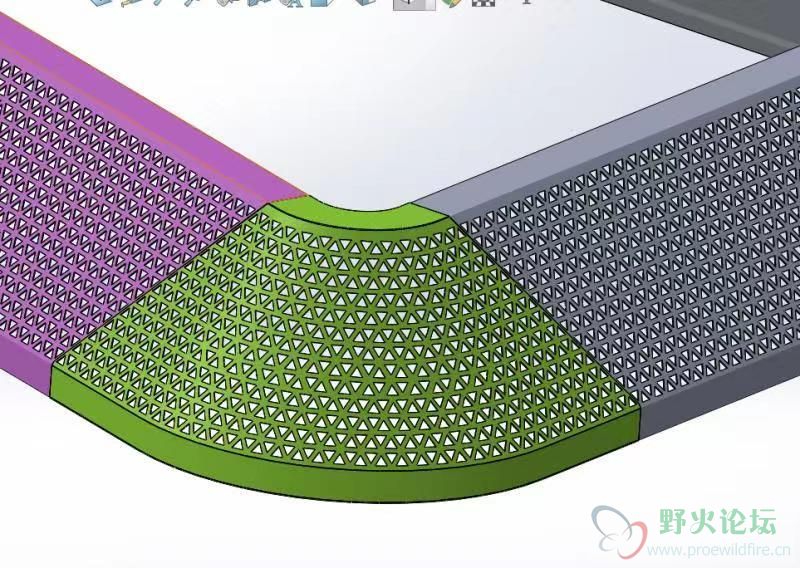

这种阵列如何实现呢？

E路有尔

  小弟初学者 不知道怎么才能实现这样的阵列呢 ？

dccdty

这个图难点就在这个圆弧角
直接阵列的话先做出一列斜向的特征然后轴向阵列，切掉多余部分就可以了。
如果是在平面用填充阵列做好特征在折弯回去也可以，用骨架折弯、环形折弯、展平面组（展平面组变形）都可以实现，看你会哪种。
如果是钣金件的话，更方便，在平面壁内填充阵列，然后直接用凸模成型。
后面的两种方式，都会有截面的变形，看你的需求能否接受，灵活运用~

zqh100

平面上把特征画出来，在用骨架折弯成型。

E路有尔

zqh100 发表于 2020-8-11 11:34
平面上把特征画出来，在用骨架折弯成型。

这种怎么阵列啊 大佬能否有空上传个附件看看

箫鼓醉

感觉用钣金凸模也可以

E路有尔

dccdty 发表于 2020-8-11 15:24
这个图难点就在这个圆弧角
直接阵列的话先做出一列斜向的特征然后轴向阵列，切掉多余部分就可以了。
如果 ...

多谢解答 我先试试看

dccdty

E路有尔 发表于 2020-8-11 17:01
多谢解答 我先试试看

如果是钣金件的话，给你再提供一个思路，用平面壁+法兰壁做出外形，展平后拉伸阵列特征，再折回，也能实现。

E路有尔

dccdty 发表于 2020-8-11 17:09
如果是钣金件的话，给你再提供一个思路，用平面壁+法兰壁做出外形，展平后拉伸阵列特征，再折回，也能实 ...

思路我大概知道 可是这种阵列 具体怎么阵列呀？填充？还是 本人1/3小白

dccdty

E路有尔 发表于 2020-8-11 17:55
思路我大概知道 可是这种阵列 具体怎么阵列呀？填充？还是 本人1/3小白

方向阵列，尺寸阵列、轴阵列、填充阵列都可以实现
