求画一个小卡簧、卡圈、夹紧环、压圈

cnfengjie

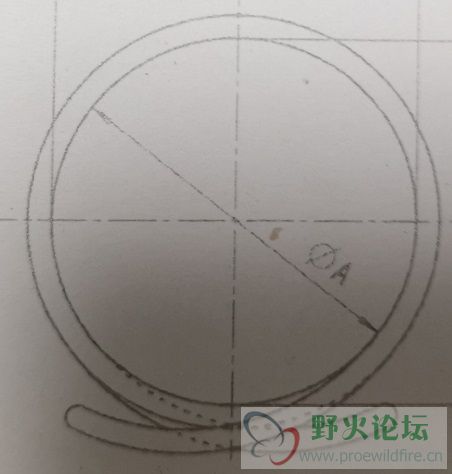

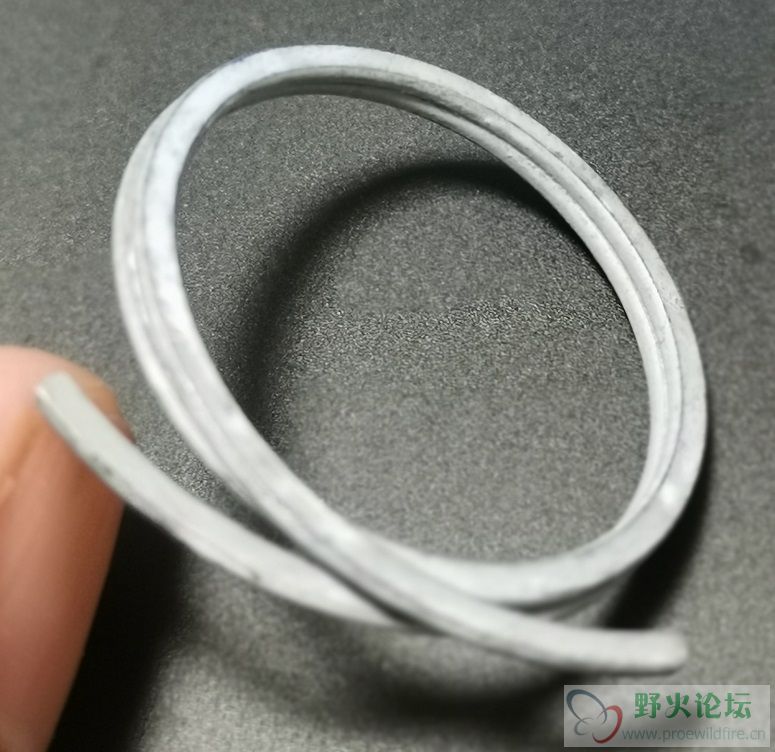

就这么一个像弹簧一样的东西，没画过。脑子里能想到的办法貌似很繁琐。
看看大家有没有什么好方法？尺寸吴所谓，主要看看方法。

dccdty

cnfengjie 发表于 2020-8-3 21:35
你这个文件能打包一个给我看看吗？我就不太会这个空间的曲线怎么接。

我刚才随便画的，有两种接法，
第一是直接在草绘里面做相切，如果是样条曲线就标注90度垂直，直线就约束相切
第二是用空间曲线，选择两个点线，末端约束相切。或者用造型曲线也可以。

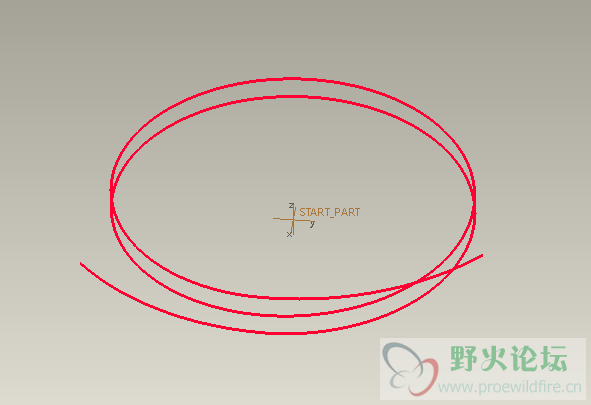

下面这个是用两点曲线做的

prt0001.prt.rar (92.24 KB, 下载次数: 20)

2020-8-3 21:47 上传

点击文件名下载附件

dccdty

三种方式可以实现，
第一种，螺旋扫描先做出中间部分，两头再用草绘或者空间曲线画出轨迹（注意要相切），通过扫描得到两头部分
第二种，先通过曲线方程做出螺旋曲线，在补充两头的轨迹，最后扫描等到整个模型（有必要还可以复制粘贴拟合为一条线）
x = 4 * cos ( t * 360*2 )
y = 4 * sin ( t * 360*2 )
z = t

第三种，通过扫描和关系式得到螺旋线，最后补充两头，扫描。

cnfengjie

dccdty 发表于 2020-8-3 21:29
三种方式可以实现，
第一种，螺旋扫描先做出中间部分，两头再用草绘或者空间曲线画出轨迹（注意要相切）， ...

你这个文件能打包一个给我看看吗？我就不太会这个空间的曲线怎么接。

cnfengjie

dccdty 发表于 2020-8-3 21:48
我刚才随便画的，有两种接法，
第一是直接在草绘里面做相切，如果是样条曲线就标注90度垂直，直线就约束 ...

谢谢，我再想想，实际上还是需要再改动改动的。我想想

机械孙

dccdty 发表于 2020-8-3 21:29
三种方式可以实现，
第一种，螺旋扫描先做出中间部分，两头再用草绘或者空间曲线画出轨迹（注意要相切）， ...

这个思路挺好

lorencxu

dccdty 发表于 2020-8-3 21:29
三种方式可以实现，
第一种，螺旋扫描先做出中间部分，两头再用草绘或者空间曲线画出轨迹（注意要相切）， ...

T 在方程中作什么解释

dccdty

lorencxu 发表于 2020-8-5 14:04
T 在方程中作什么解释

方程中t为0~1的变量
