[求助] 如何调整Creo Parametric绘图时初始坐标及基准面显示

[复制链接]

4

主题

82

回帖

5

威望

助工

积分
133
发表于 2020-7-27 18:07 | 显示全部楼层 |阅读模式
本帖最后由 lxn_super 于 2020-7-28 16:03 编辑

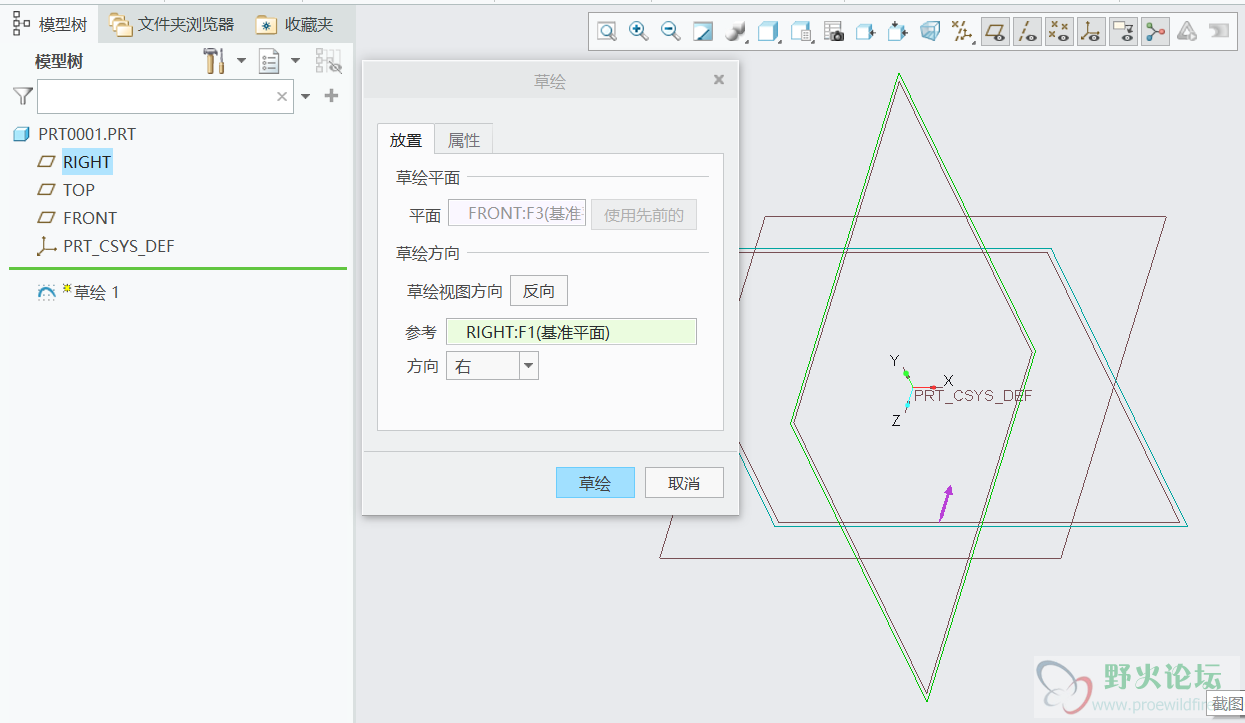

安装完Creo软件后,打开绘图后,默认基准面right为F1,top为F2,front为F3;并且坐标系z轴显示向外,如图001所示;

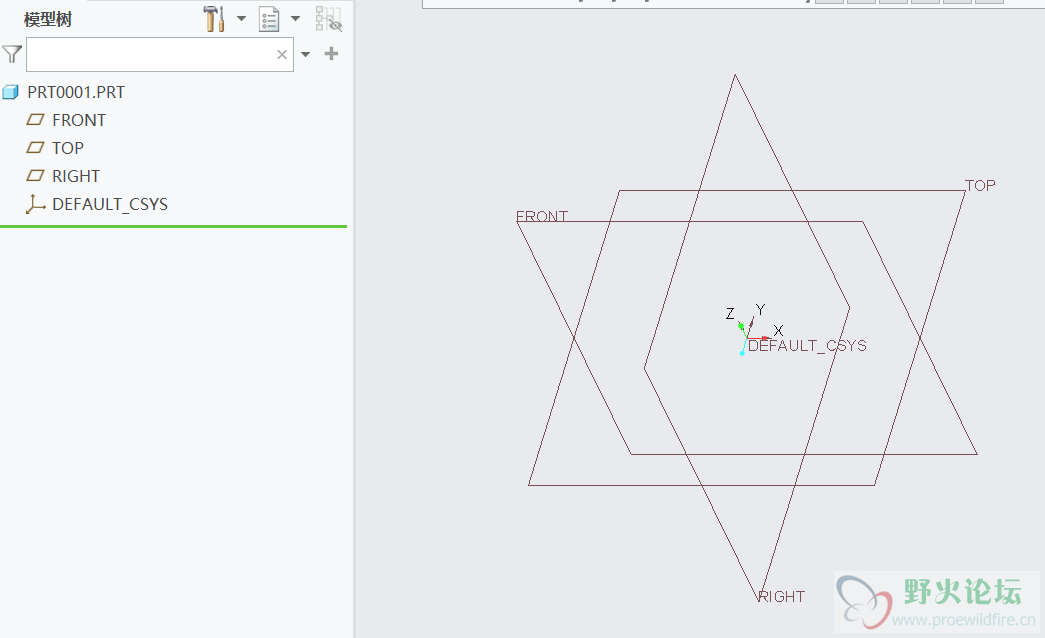

当利用Common Files\creo_standards下的configure.bat文件,选定了“ISO标准(第一视角)公制单位系统”后,front为F1,top为F2,right为F3,且坐标系z轴显示向上,如图002所示,请问这是调整哪个选项中的参数导致的?如何调才能才能改成默认的?

23

主题

566

回帖

53

威望

高工

积分
787

希望之星勋章

QQ
发表于 2020-7-28 09:09 | 显示全部楼层
本帖最后由 lanxueyue 于 2020-7-28 09:13 编辑

我估计你调用的配置文件里的默认零件模板文件不是同一个文件
你两张截图的坐标系名称不一样,应该是两个不同的模板文件
回复

使用道具 举报

3

主题

909

回帖

16

威望

讲师

积分
1086
发表于 2020-7-28 13:29 | 显示全部楼层
直接调用默认的模板就可以了的,mmns
回复

使用道具 举报
