环形壁上的方块形状怎么建模的？

nbangus · 发表于 2020-7-23 21:15

本帖最后由 nbangus 于 2020-7-24 07:07 编辑

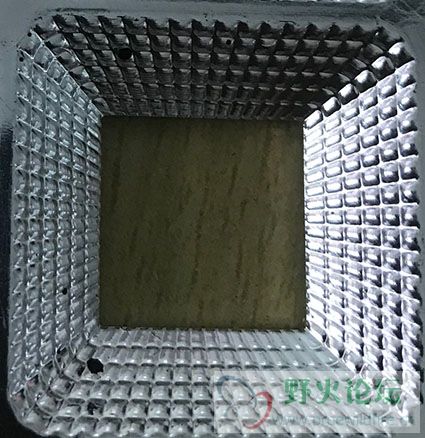

如图上的样子，底口小，上口大。
环形壁上的方块形状怎么建模的？

qingfeng-nn · 发表于 2020-7-23 23:07

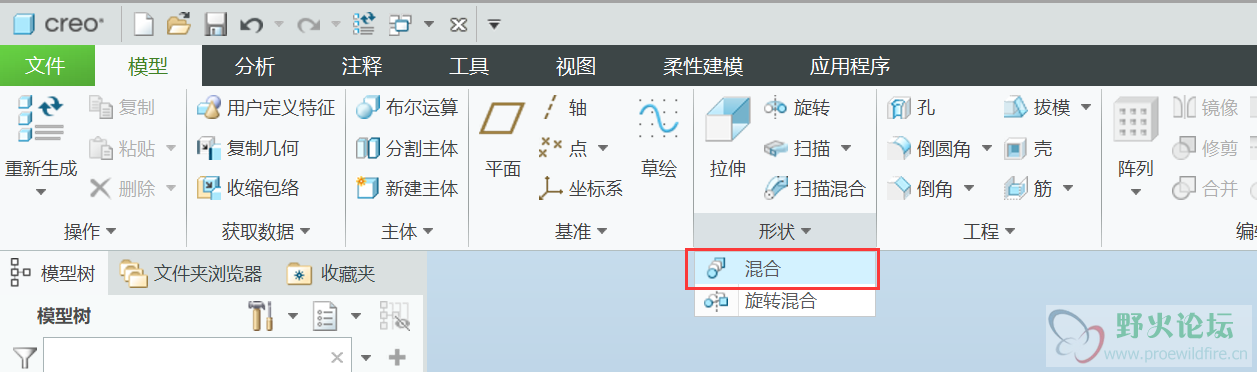

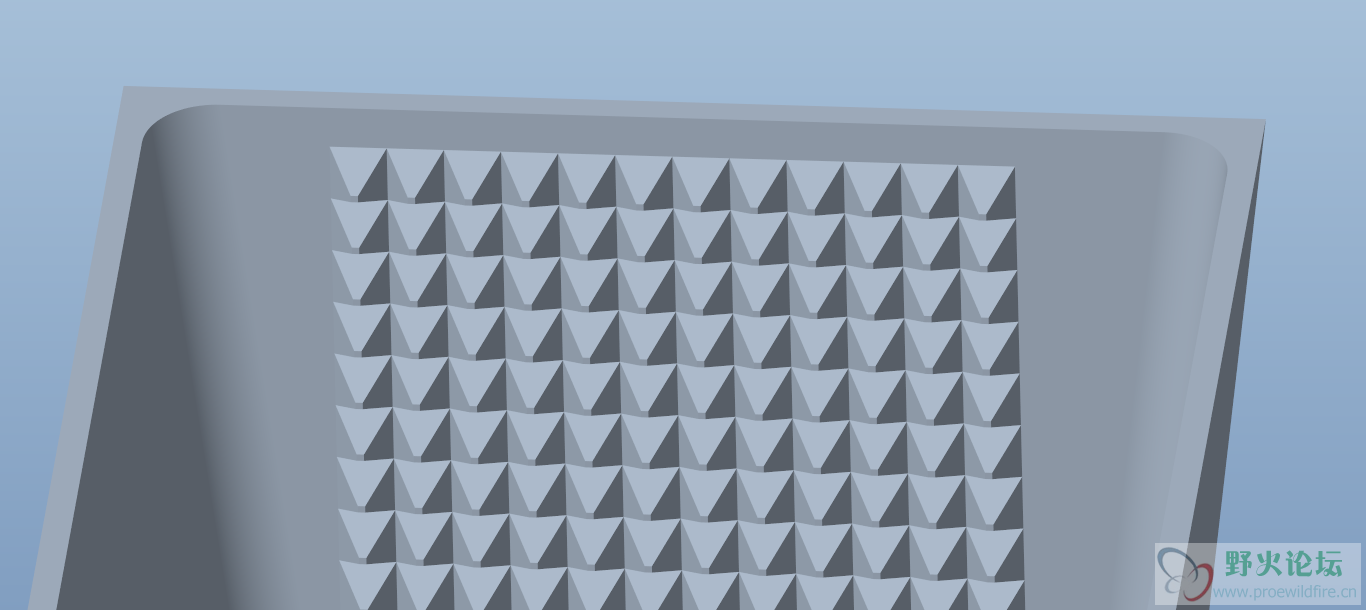

方形块最快的建模方式是用混合命令，然后阵列。

qingfeng-nn · 发表于 2020-7-23 23:08

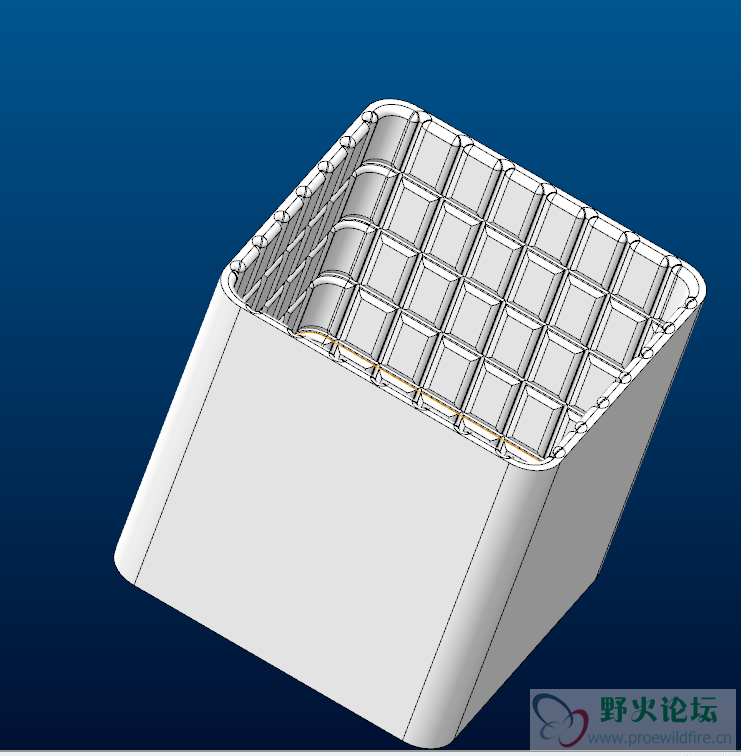

如图示意

nbangus · 发表于 2020-7-24 07:03

谢谢，好像有点不一样哦。它这个是小口的方块要小，上口的要大，而且四个角落的R角上也有

nbangus · 发表于 2020-7-24 07:04

qingfeng-nn 发表于 2020-7-23 23:08
如图示意

谢谢，好像有点不一样哦。它这个是小口的方块要小，上口的要大，而且四个角落的R角上也有

jon1113 · 发表于 2020-7-24 08:52

本帖最后由 jon1113 于 2020-7-24 20:03 编辑

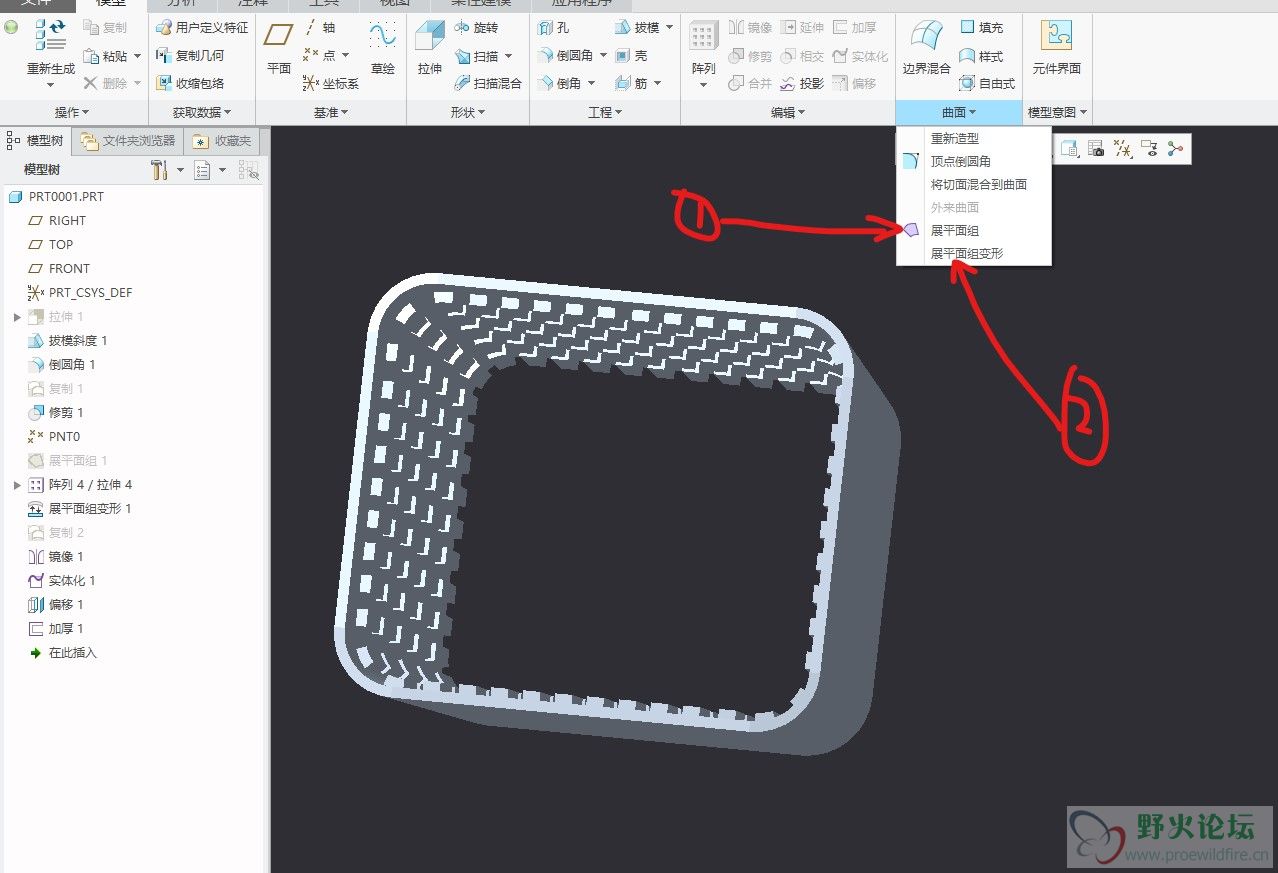

使用展开面组和展开面组变形命令来做，可以达到你要的效果
1.拉伸曲面，拔模，倒角；
2.展平面组；
3.在展平面组上曲线阵列方块特征；
4.展开面组变形（实体）；
5.对称；
6.做外面的框架。

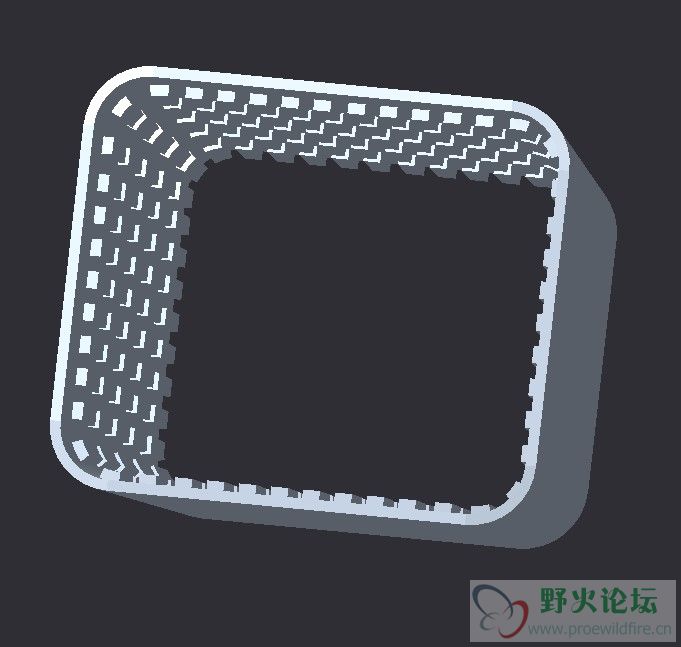

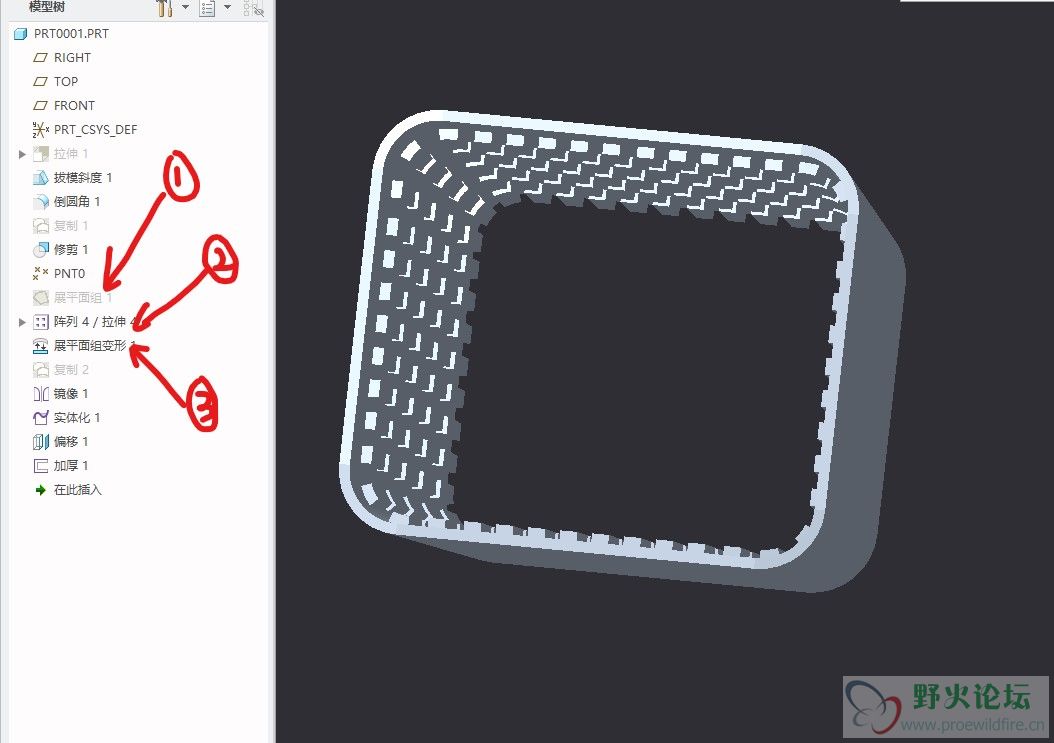

如附图，你可以试试

PRT档已更新，creo5.0
另，按照要求把特征更新为上大下小了

zenas · 发表于 2020-7-24 09:04

学习一下

Wuxiao宇 · 发表于 2020-7-24 09:12

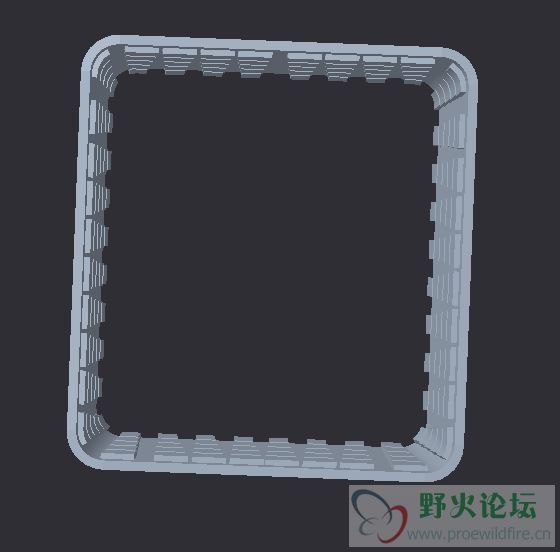

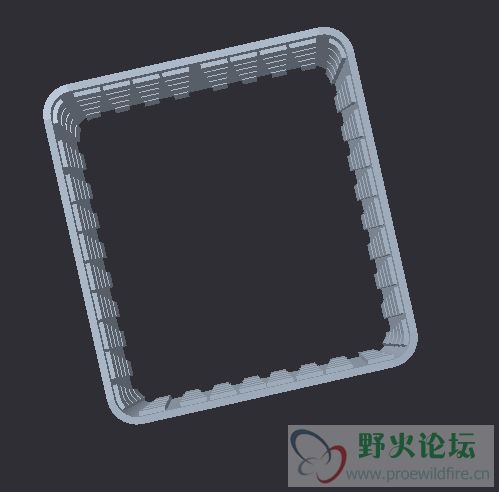

像这种用切除是不是更好呢？内部的倒角还需要花点时间做下，不知道是不是你想要的结果。

nbangus · 发表于 2020-7-24 10:28

jon1113 发表于 2020-7-24 08:52
使用展开面组和展开面组变形命令来做，可以达到你要的效果
1.拉伸曲面，拔模，倒角；
2.展平面组；

谢谢，我这个是喇叭口的形式的呢。弄出来不一样的，靠近小口的一端的方块小，靠近大口一端的方块要大些，每一层的方块数量是一样

jon1113 · 发表于 2020-7-24 10:54

nbangus 发表于 2020-7-24 10:28
谢谢，我这个是喇叭口的形式的呢。弄出来不一样的，靠近小口的一端的方块小，靠近大口一端的方块要大些， ...

你仔细看看，我拔模了3度，是喇叭口的
如果要要方块的大小，那阵列的时候把特征阵列的尺寸放入阵列就好了啊
