    [已解决] 一个工程图中既要有外部结构也要体现内部结构，用哪些好方法来做？

    [复制链接]
    xiaoxie2830398

    56

    主题

    214

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    354
    发表于 2020-7-13 11:40 | 显示全部楼层 |阅读模式
    Creo中做好模型图，然后新建了一个工程图（绘图）文件，浏览到已做好的模型图上，在插入正面、侧面视图并标注好模型外部尺寸后，我要继续标注模型内部的尺寸，现在我把部分外部零件隐藏了，可是先前已经编辑好的外部模型视图部分零件也同时被隐藏了。现在的问题是有什么好方法可以实现在一个工程图中即能显示并标注模型外部尺寸，也能显示并标注内部尺寸呢？
    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    fuguangyi

    136

    主题

    1908

    回帖

    456

    威望

    教授

    Rank: 8Rank: 8

    积分
    3312

    热心助人勋章优秀会员勋章希望之星勋章嘉宾勋章

    QQ
    发表于 2020-7-13 12:05 | 显示全部楼层
    机械制图怎么表达，Creo工程图就怎么表达
    回复 支持 反对

    使用道具 举报

    xiaoxie2830398

    56

    主题

    214

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    354
     楼主| 发表于 2020-7-13 13:01 | 显示全部楼层
    fuguangyi 发表于 2020-7-13 12:05
    机械制图怎么表达，Creo工程图就怎么表达

    谢谢回复，可以再详细一些吗还是没懂如何在一张工程图上即显示外部结构也显示内部结构呢。
    回复 支持 反对

    使用道具 举报

    xiaoxie2830398

    56

    主题

    214

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    354
     楼主| 发表于 2020-7-13 13:09 | 显示全部楼层
    我的模型是一个组件，不是单个零件，
    回复 支持 反对

    使用道具 举报

    一枚小菜鸟

    9

    主题

    154

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    201
    发表于 2020-7-13 13:46 | 显示全部楼层
    xiaoxie2830398 发表于 2020-7-13 13:09
    我的模型是一个组件，不是单个零件，

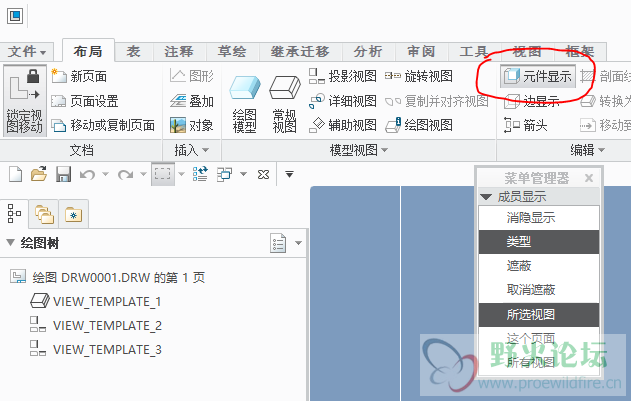

    编辑-元件显示试试
    回复 支持 1 反对 0

    使用道具 举报

    小小一只虎

    37

    主题

    298

    回帖

    2

    威望

    工程师

    Rank: 3Rank: 3

    积分
    377
    发表于 2020-7-13 14:06 | 显示全部楼层
    本帖最后由 小小一只虎 于 2020-7-13 14:20 编辑

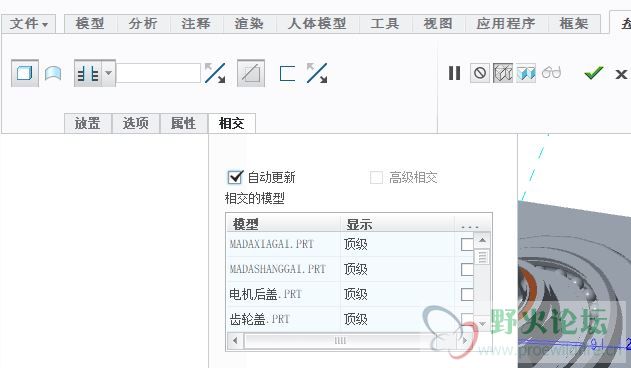

    装配模式里 有个功能叫拉伸 组件拉伸 然后那个拉伸选项里有个相交 把你不想要隐藏的选中 它就不隐藏了
    回复 支持 反对

    使用道具 举报

    xiaoxie2830398

    56

    主题

    214

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    354
     楼主| 发表于 2020-7-13 14:20 | 显示全部楼层
    一枚小菜鸟 发表于 2020-7-13 13:46
    编辑-元件显示试试

    看不出来你挺厉害的呀，没想到问题被你给解决了，我很惭愧，同时向你表示感谢
    回复 支持 反对

    使用道具 举报

    一枚小菜鸟

    9

    主题

    154

    回帖

    0

    威望

    工程师

    Rank: 3Rank: 3

    积分
    201
    发表于 2020-7-13 14:24 | 显示全部楼层
    xiaoxie2830398 发表于 2020-7-13 14:20
    看不出来你挺厉害的呀，没想到问题被你给解决了，我很惭愧，同时向你表示感谢

    哈哈哈，客气，正好这个之前我好像弄过
    回复 支持 反对

    使用道具 举报

    zhouzhouag

    3

    主题

    893

    回帖

    16

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1068
    发表于 2020-7-13 16:32 | 显示全部楼层
    多几个剖面就可以了
    回复 支持 反对

    使用道具 举报

    13713987712

    3

    主题

    30

    回帖

    0

    威望

    实习生

    Rank: 1

    积分
    38
    发表于 2020-7-14 09:08 | 显示全部楼层
    回复 支持 反对

    使用道具 举报
