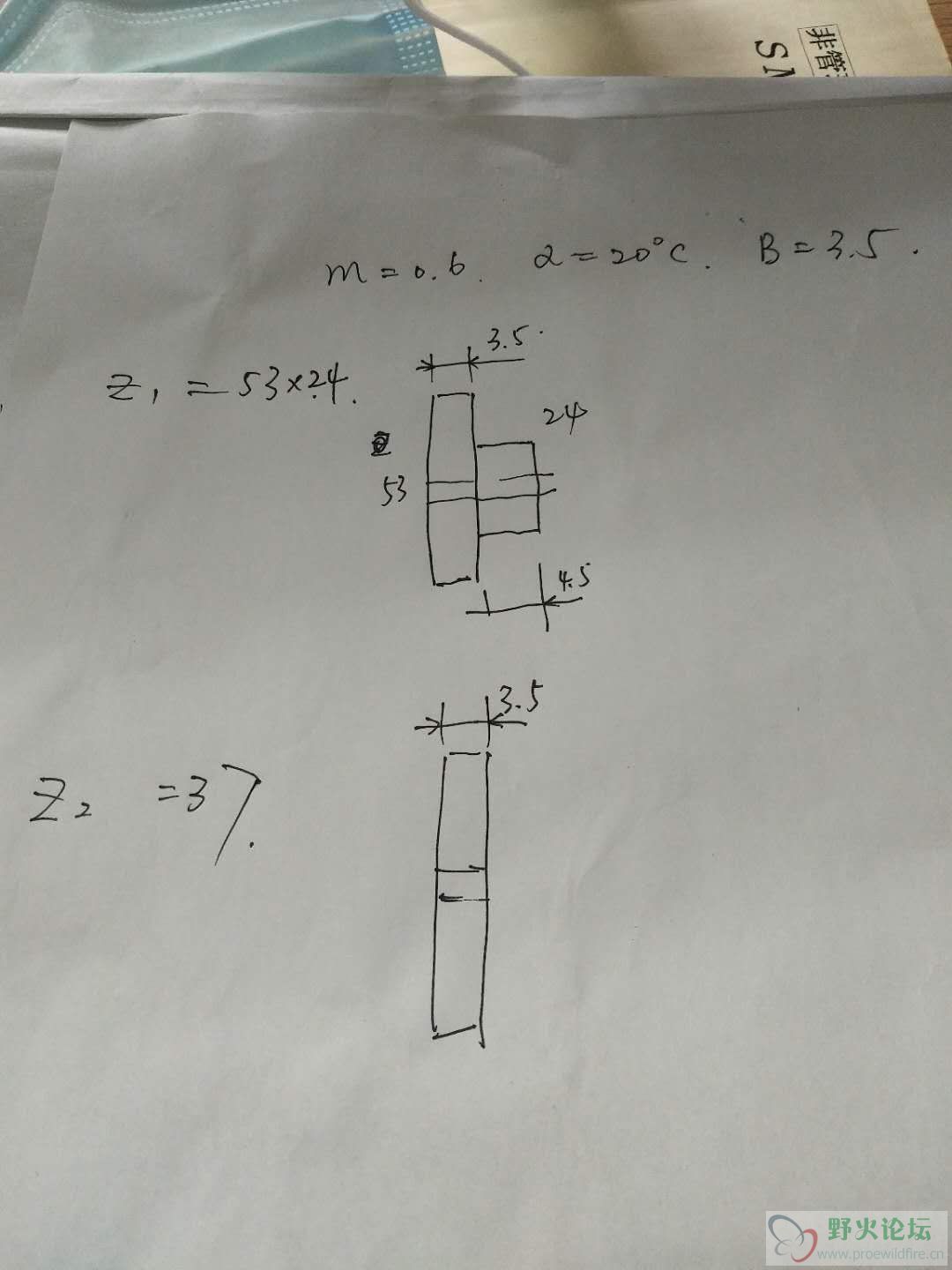

新人求助 一直画不出来

O.A.

看了教程都有－90/z 之类的 为啥一样 操作

O.A.

d=31.8
da=33
df=30
db=29.8825

jinmingh

d2=m*z
d0=m*z-m*2.5
d3=m*z+m*2
d1=m*z*cos(angle)
d4=b
d5=d0/2
d7=90/z
d8=b
d10=360/z
d11=d10
p12=z-1
d29=b

O.A.

jinmingh 发表于 2020-7-9 16:23
d2=m*z
d0=m*z-m*2.5
d3=m*z+m*2

太高端了 这个是怎么操作的可以解释下吗 谢谢

2475413890

照抄，改下参数
http://www.proewildfire.cn/forum ... hlight=%B3%DD%C2%D6

xiaobao

新人起步就设计齿轮，厉害了

siladgn

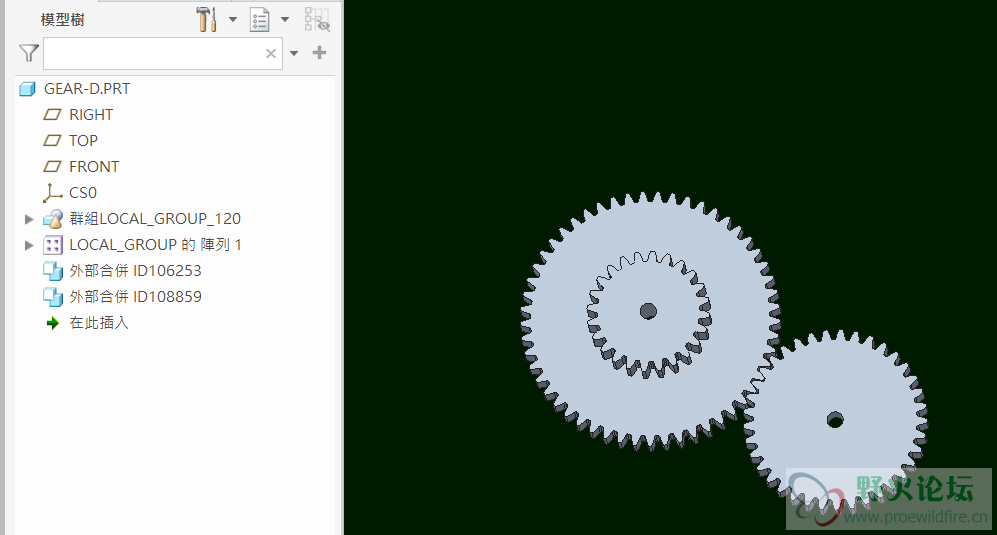

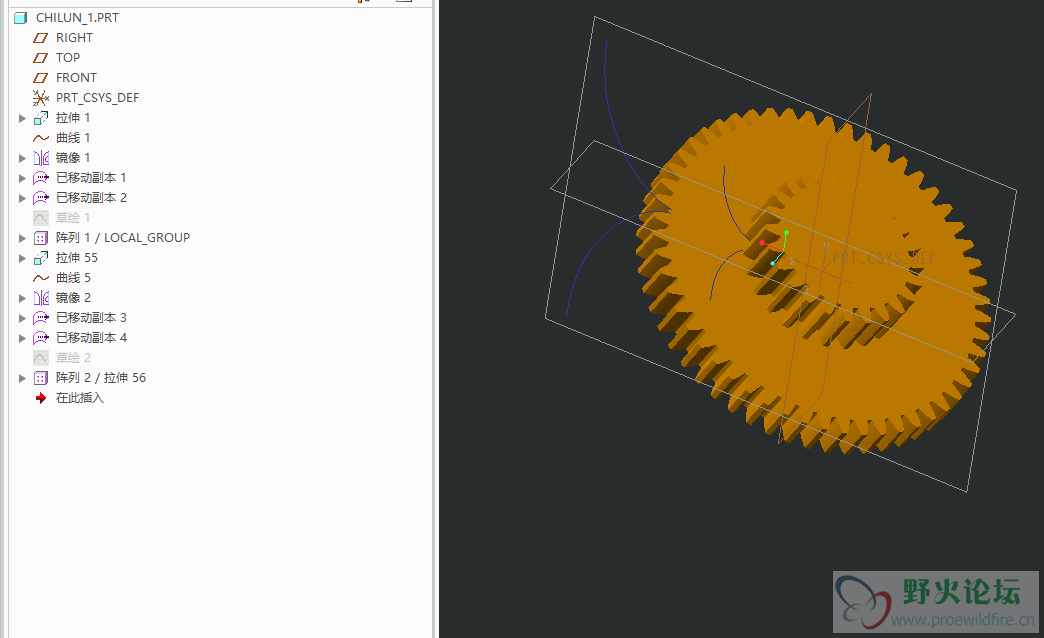

已帮你画好你要的.可直接使用.

O.A.

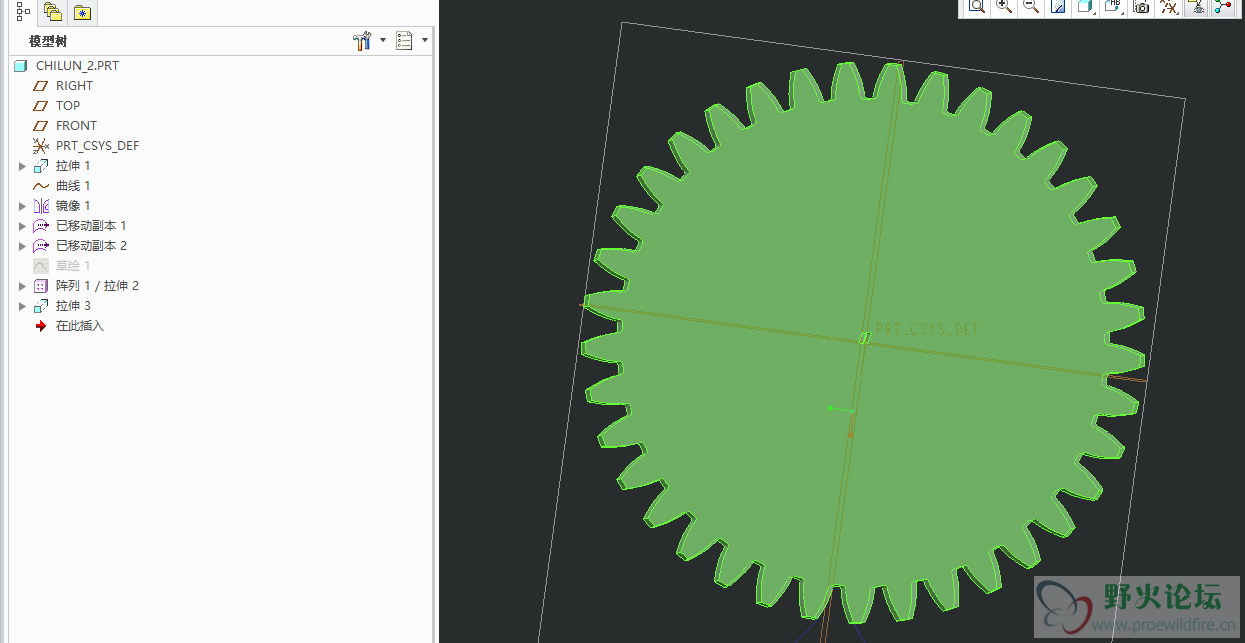

这是我画好的

O.A.

siladgn 发表于 2020-7-10 11:35
已帮你画好你要的.可直接使用.

万分感谢

O.A.

参照此方法
画一个M=4，Z=10，厚为44的外啮合齿轮

正常齿制：ha'=1 ,c'=0.25
分度圆直径 d=m*z
齿顶圆直径 da=(z+2ha')*m
齿根圆直径 df=(z-2h'-2c')*m   《外啮合》   df=(z+2ha'+2c')*m   〈内啮合〉

经计算得：d=40，da=48，df=30
二、具体操作步骤如下：
1．用拉伸画一个直径为da（齿顶圆），宽为44的圆柱体：
操作步骤：
拉伸－－选取FRONT基准面为草绘面，绘制直径为da＝48（齿顶圆），宽为44的圆柱体

2．        插入基准曲线---从方程--完成--选取--坐标（三个面的交点）
---笛卡尔---输入参数（参数如下）
m=4
z=10
a=20
r=(m*z*cos(a))/2
fi=t*90
arc=(pi*r*t)/2
x=r*cos(fi)+arc*sin(fi)
y=r*sin(fi)-arc*cos(fi)
z=0
操作步骤：
点取 按钮――选取“从方程”――选取“坐标系”，选取“笛卡尔”，在模型区域选取对应的坐标系 ――出现记事本，对话框，输入参数如图所示：

点取文件――保存――退出记事本窗口——点取确定按钮，此时在模型区域出现了蓝色的曲线1，如图所示：

３．选中步骤２做好的蓝色的曲线---镜像---得到第2根蓝色的曲线，此时两根曲线是相交的八字形．


4．        点取第2根曲线（注意此时曲线以粗红色显示）

---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（（360/2/z）+1.74），如图所示：

得到第3根细红色的曲线,该曲线与第一根曲线相交的。(注意:原来的第2根曲线消失了)


5．选中第3根曲线（注意此时曲线以粗红色显示）

---主菜单“编辑”---“复制”---主菜单“编辑”——“选择性粘贴”---在操作面板上选取“旋转”按钮，——选取旋转中心轴----输入旋转角度（-360/z），（即该曲线要与前面旋转的方向相反），此时发现模型区域如下所示：

点取确定退出操作，得到第4根蓝色曲线，此时两根曲线成八字所示如图：
.
6．用草绘曲线 按钮画曲线：先画一个直径为df的齿根圆，用使用边 命令选取那两根曲线（八字形的两根曲线）和齿顶圆

---分别过那两根八字形的曲线的末端作切线，与齿根圆df交两点

---修剪多余边---给根部倒角（R=0.2*m），得到图形如下所示：

７．　拉伸---去除材料--- --草绘——选取步骤6所得的封闭线框，切削得到齿槽．

８．　阵列齿数

9．隐藏蓝色的基准曲线
        在模型树中选择显示——层树——
        选择层——新建层     ——出现“层属性”对话框——在对话框中点取“项目”黄色区域，在模型区中点取蓝色曲线使其出现在项目黄色区域内，——确定退出
        在屏幕左边的“层树”框中，选中刚建立的层名LAY0001，点右键，选取隐藏选项 ，此时模型区域中的蓝色曲线就隐藏起来了。

        点取保存按钮，对齿轮文件存盘。
