见附件及图片，求指点

a5219wangbo · 发表于 2020-7-9 11:12

STP附件。

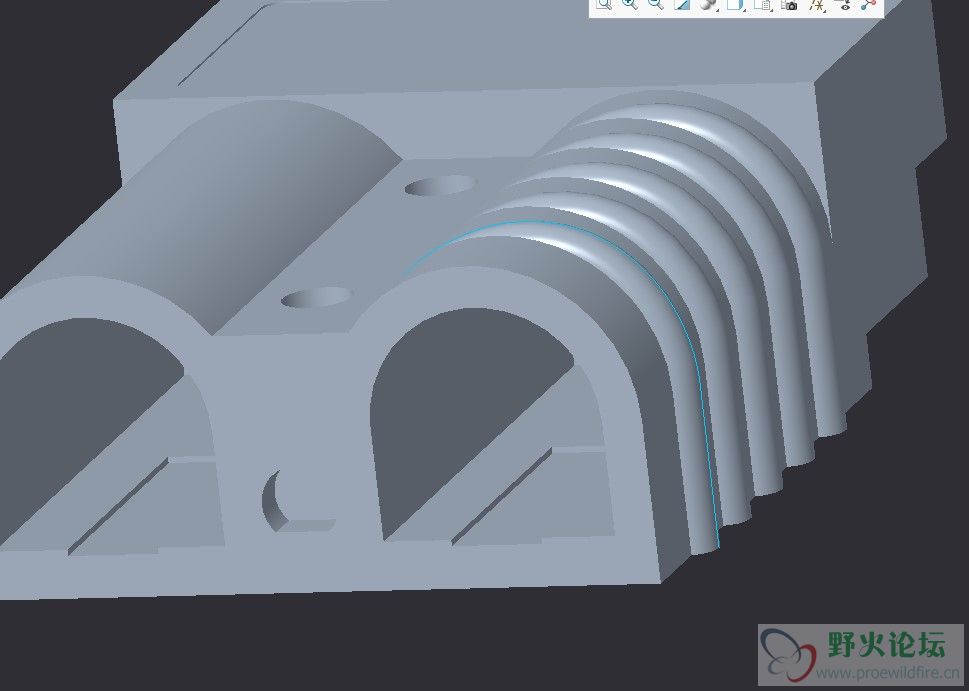

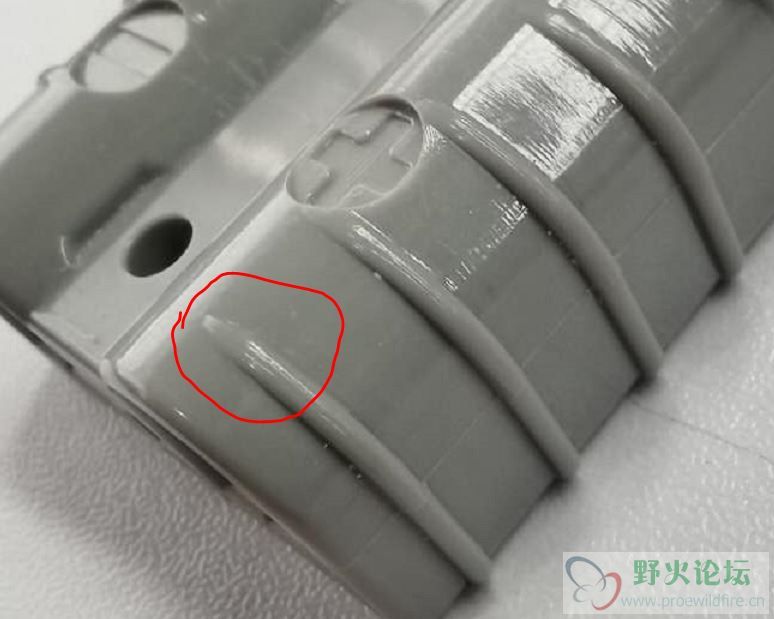

问题点：图片上红圈的条纹怎么样生成（重点就是条纹经过实体弧的平滑过渡）。实体怎么画？曲面怎么画？
这种情况最佳途径是用实体还是曲面？谢谢！

jon1113 · 发表于 2020-7-9 11:12

这就是一般的扫描而已
就是注意扫描的曲线的绘制，比如曲线的根部要与相切的面设置相切

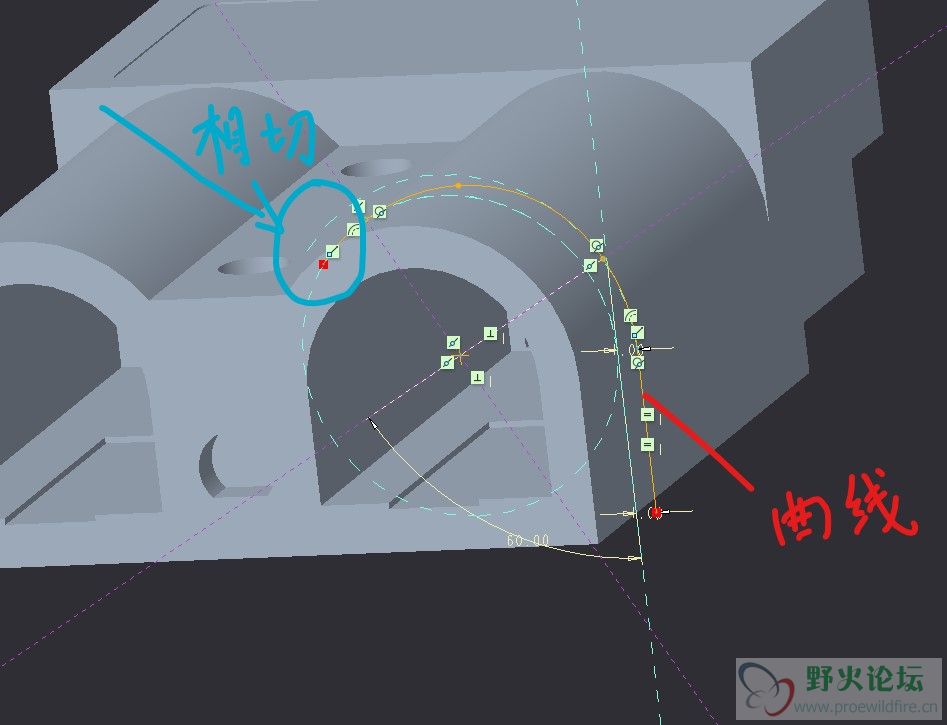

如图所示，绘制曲线与面所在的圆相切
然后扫描就ok
你可以试试

godhlcs · 发表于 2020-7-9 11:54

很常规的做法
变界面扫描
1.做个图形，类型^型
2.然后扫面变量尺寸=evalgraph(“自定义",数字*trajpar)
公司网络受限。不能传附件。

kusoray · 发表于 2020-7-9 11:55

曲线收尾的部分深入到实体里面，再扫描

类似的可以找下螺纹收尾之类的帖子

箫鼓醉 · 发表于 2020-7-9 15:06

楼上的大佬门，复杂和高端的曲面合并来来去去，肯定没问题，但实际上我感觉这个产品本身就是只拉伸，倒了个圆角而已

a5219wangbo · 发表于 2020-7-9 15:59

箫鼓醉发表于 2020-7-9 15:06
楼上的大佬门，复杂和高端的曲面合并来来去去，肯定没问题，但实际上我感觉这个产品本身就是只拉伸，倒了个 ...

你这个方法是可以做出来。不过做的过程很麻烦。我知道应该是扫描+阵列，但就是没想出一些关键因素。如果你有更好的方法当然 good

a5219wangbo · 发表于 2020-7-9 16:19

jon1113 发表于 2020-7-9 13:18
这就是一般的扫描而已
就是注意扫描的曲线的绘制，比如曲线的根部要与相切的面设置相切
如图所示，绘制曲 ...

谢谢。
按你的指导画了几次，还是没画出这种效果。应该是在某个关键点上没有理解。可以发个STP学习一下吗？

a5219wangbo · 发表于 2020-7-9 16:42

本帖最后由 a5219wangbo 于 2020-7-9 16:46 编辑

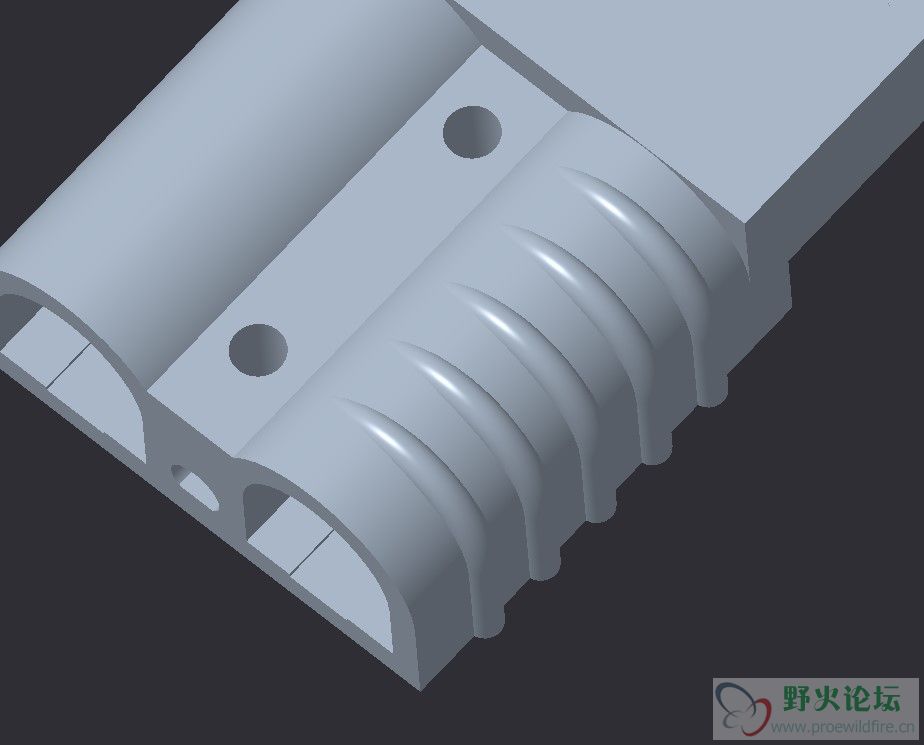

依据各位大师的指点思路，已经画出了自己想要的模型。
重点：扫描的曲线是直线相切弧线（是弧线不是圆线！）这是最简单直观的建模。谢谢

箫鼓醉 · 发表于 2020-7-10 09:01

a5219wangbo 发表于 2020-7-9 15:59
你这个方法是可以做出来。不过做的过程很麻烦。我知道应该是扫描+阵列，但就是没想出一些关键因素。如 ...

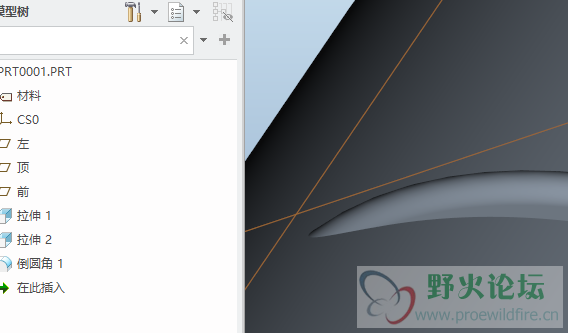

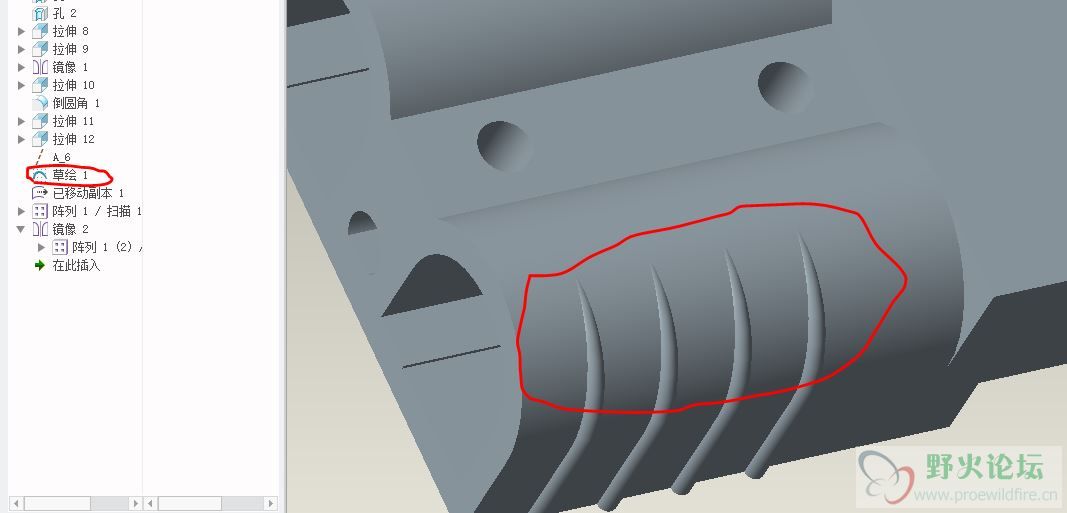

所有的特征树就截图在旁边。。。。。就拉伸倒圆角，也麻烦吗

a5219wangbo · 发表于 2020-7-10 09:33

箫鼓醉发表于 2020-7-10 09:01
所有的特征树就截图在旁边。。。。。就拉伸倒圆角，也麻烦吗

拉伸倒圆角和我传的附件上是一样的吗？我是指这个的细节形状
