绘制螺纹时各型号螺丝的扫描截面怎么画？

chb54ygdsg · 发表于 2020-6-24 20:22

求助下绘制螺纹时螺丝的扫描截面怎么画？比如M4*0.7的螺丝，扫描截面我画0.6的等边三角形，那这样生成的螺纹可以正常投入日常使用么？还有M4的螺丝我拉伸圆柱体时直径就是4么？请大神解答下，谢谢！公司买了3D打印机，领导让打各类标准件出来，MISIMI上面显示有螺纹，但是下载下来的都没有螺纹

sw476654695 · 发表于 2020-6-24 22:00

螺纹底径是螺纹大径-1.08螺距

kusoray · 发表于 2020-6-25 08:12

参数可以在标准件手册查到，但实际标准件都会负一点，比如M5的螺丝，卡尺量在4.9，M8的螺丝，可能是7.7这样子

chb54ygdsg · 发表于 2020-6-26 08:50

sw476654695 发表于 2020-6-24 22:00
螺纹底径是螺纹大径-1.08螺距

好的，谢谢解答

chb54ygdsg · 发表于 2020-6-26 08:51

kusoray 发表于 2020-6-25 08:12
参数可以在标准件手册查到，但实际标准件都会负一点，比如M5的螺丝，卡尺量在4.9，M8的螺丝，可能是7.7这样 ...

好的，谢谢，我区找下标准间手册看看

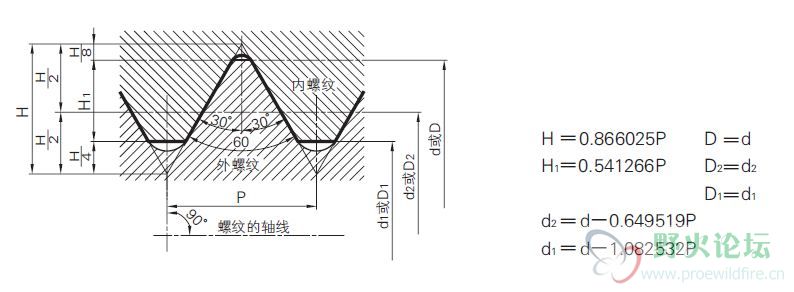

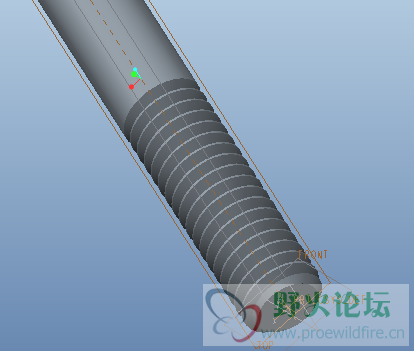

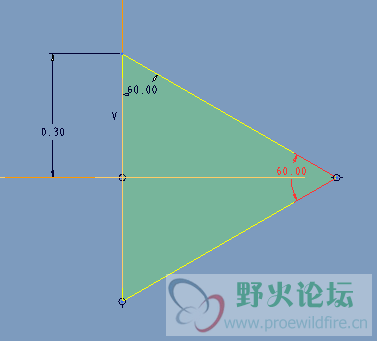

lorencxu · 发表于 2020-6-26 13:03

chb54ygdsg · 发表于 2020-6-26 20:09

lorencxu 发表于 2020-6-26 13:03

大哥，看不出来扫描截面怎么画啊？能否以M4*0.7画个截面看看？
