野生爱好者求助，研究人家的TOP_DOWN盒子，无法重现对方的步骤，硬是没搞懂！

jxloster

本人是野生PROE爱好者，业务时间有空了就研究一下。

近日楼主研究用TOP DOWN方法用骨架/布局通过发布几何来拆分零件，连一个最简单的盒子都没搞定，上来求助各位大神了。

附件资料很简单：BOX.ASM-BOX骨架--COVER--BODY共4个文件。

出现问题了，图示描述如下

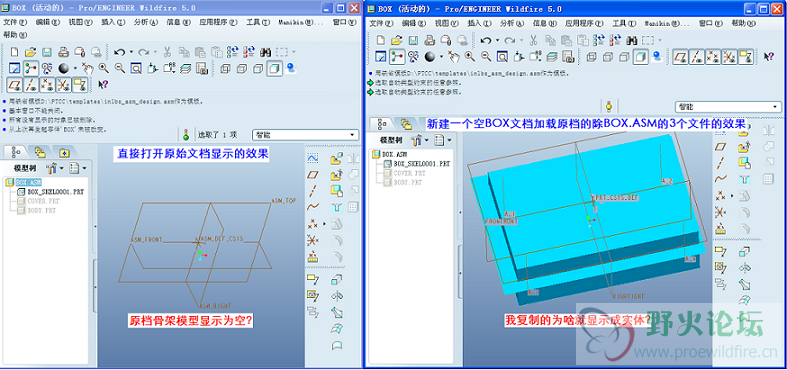

1、用PROE5直接打开文件，各项步骤都正常（图左）。我新建一个空白组件把附件里除了BOX.ASM外的三个PRT文件拉进去，结果就不一样了。
     那个骨架模型在原档里是不显示的，在新档里居然显出来了，这是什么原理？


2、这一看显示的话表明没研究透啊，继续打开原档来研究下面的子零件，问题又来了。

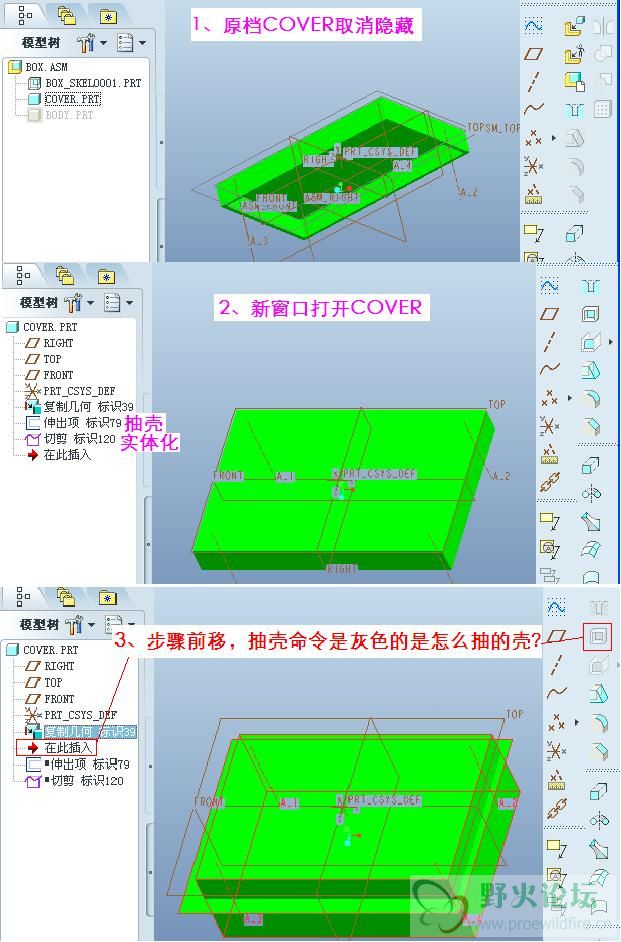

    我直接打开原档下面的子零件，步骤也简单，复制几何---抽壳---实体化。
    我把步骤向前移，我日了狗了，抽壳命令变灰了，实体化也变灰了。那原档是怎么做出来的？

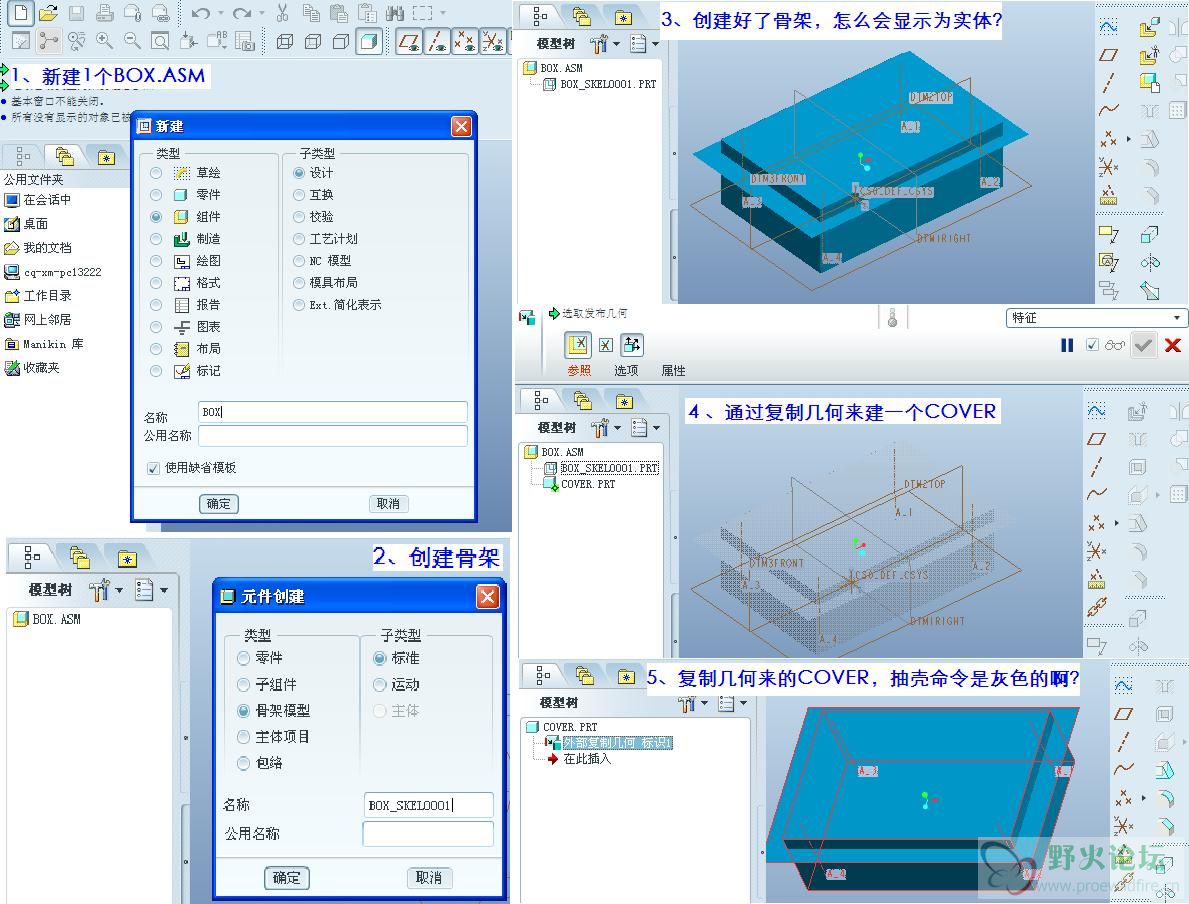

3、由于步骤简单，自己来复制重建一个，如下图示，产生了2个问题：骨架模型是体实化的，没有消隐？
     复制几何出来的COVER子零件根本就不能实体化和抽壳，都是灰色的，这是什么原因啊？


还请高手看到了解释迷津！


野火

骨架就是那样显示的，不是实体，另外你仔细看看那是曲面加厚图标不是抽壳图标

jxloster

野火 发表于 2020-5-31 10:22
骨架就是那样显示的，不是实体，另外你仔细看看那是曲面加厚图标不是抽壳图标

虽然没解决我的问题，还是谢一个
1、原档是无显示的，但是我新建的组件加载原档的零件，骨架又变成实体了，不知道为何。
2、我参照原档步骤重建一次，居然做不到。

jxloster

野火 发表于 2020-5-31 10:22
骨架就是那样显示的，不是实体，另外你仔细看看那是曲面加厚图标不是抽壳图标

谢谢回复啊。
1、骨架原档为什么会隐藏，找到原因了是因为在层里把那一条给隐藏了。
2、但是下级子零件步骤前移的话还是没办法抽壳啊，确实是一个实体，但是颜色就是灰的。


richardruan

我这里看到的模型几个步骤是：骨架拉升的是封闭端的曲面，发布几何，子件都是复制几何，然后曲面加厚，最后选择中间分型的曲面实体化，留下需要的部分，没有什么啊。骨架模型经过层控制隐藏后，也没有出现在装配中。

L1587

1、壳命令需要是实体才可以抽壳；
2、再者你复制过去的骨架模型是曲面而并非实体;
3、复制过去的曲面中间还有一个平面，当然不能实体化了，你要先合并成一个完整的曲面，然后再实体化；
4、实体化之后就可以抽壳了

zhanggao01

TOP-DOWN,骨架在原文件是不显示的，但在新组件下，把骨架拉进去，这个时他不认为是骨架，而零件了，所以他会显示，骨架只能原文件下才是骨架，离开原文件就是零件了。
另外TOP-DOWN,在骨架里设计都是曲面，不要做成实体，否则实体之间会重合的，你分不出结构来。
